第 3 章 原 理 图 基 础 C a d e n c e 设 计原 理 图工 作 平台 有 两 种 ， 分 别 为 D e s i g n E n t r y C I S 和 D e s i g n E n t r y H D L ， 本 章以 C a p t u r e 窗口为 依 托， 主 要介 绍 原理 图 的 一 些 基 础 知 识， 具 体 包 括 原 理 图 的 组 成、 原 理 图编 辑 器的 窗 口。 知识 点 ● 原…
图 2－123 “EditFunction” 对话框
22.依次 在 “LogicalPins” 栏 的 “S1” 列 对应 的 表 格 从 1开 始 排 序，同 时 在 对 应
“PhysicalPins” 栏的 “Number”列显示排序后的引脚，如图 2－124所示，完成映射。
图 2－124 映射引脚
23.选择菜单栏中的 “File（文件）”
→
“Save（保存）” 命令，保存绘制结果。
95
第 3章 原理图基础
Cadence设计原理图工作平台有两种，分别为 DesignEntryCIS和 DesignEntryHDL，本
章以 Capture窗口为依托，主要介绍原理图的一些基础知识，具体包括原理图的组成、原理
图编辑器的窗口。
知识点
●
原理图功能简介
●
项目管理器
●
创建原理图
●
电路原理图的设计步骤
3.1 原理图功能简介
按照功能的不同将原理图设计划分为 5个部分，分别是项目管理模块、元件编辑模块、
电路图绘制模块、元件信息模块和后处理模块，功能模块关系如图 3－1所示。
图 3－1 电路图功能模块关系
下面详细介绍各模块功能：
1.项目管理模块 （ProjectManager）
项目管理模块是整个软件的导航模块，负责管理电路设计项目中的各种资源及文件，协
调处理电路图与其他软件的接口和数据交换。
06
2.元件编辑模块 （PartEditor）
软件自带的软件包提供了大量不同元件符号的元件库，用户在绘制电路图的过程中可以
直接调用，非常方便。同时软件包还包含了元件编辑模块，可以对元件库中的内容进行修
改、删除或添加新的元件符号。
3.电路图绘制模块 （PageEditor）
在电路图中绘制模块还可以进行各种电路图的绘制工作。
4.元件信息模块 （ComponentInformationSystem）
元件信息模块可以对元件和库进行高效的管理。通过互联网元件助理可以在互联网上从
指定网站提供的元件数据库中查询更多的元件，根据需要添加到自己的电路设计中，也可以
保存到软件包的元件库中，以备在后期设计中可以直接调用。
5.电路设计的后期处理 （ProcessingTools）
软件提供了一些后处理工具，可以对编辑好的电路原理图进行元件自动编号、设计规则
检查、输出统计报告及 生成网络报表文件等操作。
3.2 项目管理器
OrCADCaptureCIS为用户提供了一个十分友好且易用的设计环境，它打破了传统的
EDA设计模式，采用了以工程为中心的设计环境。项目管理器独立于原理图编辑环境，可
进行一些基本操作，包括新建文件、打开已有文件、保存文件、删除文件等。
1.保存
选择菜单栏中的 “File（文件）”
→
“Save（保存）” 命令或单击 “Capture” 工具栏中
的 “
Savedocument（保存文件）”按钮 ，直接保存当前文件。

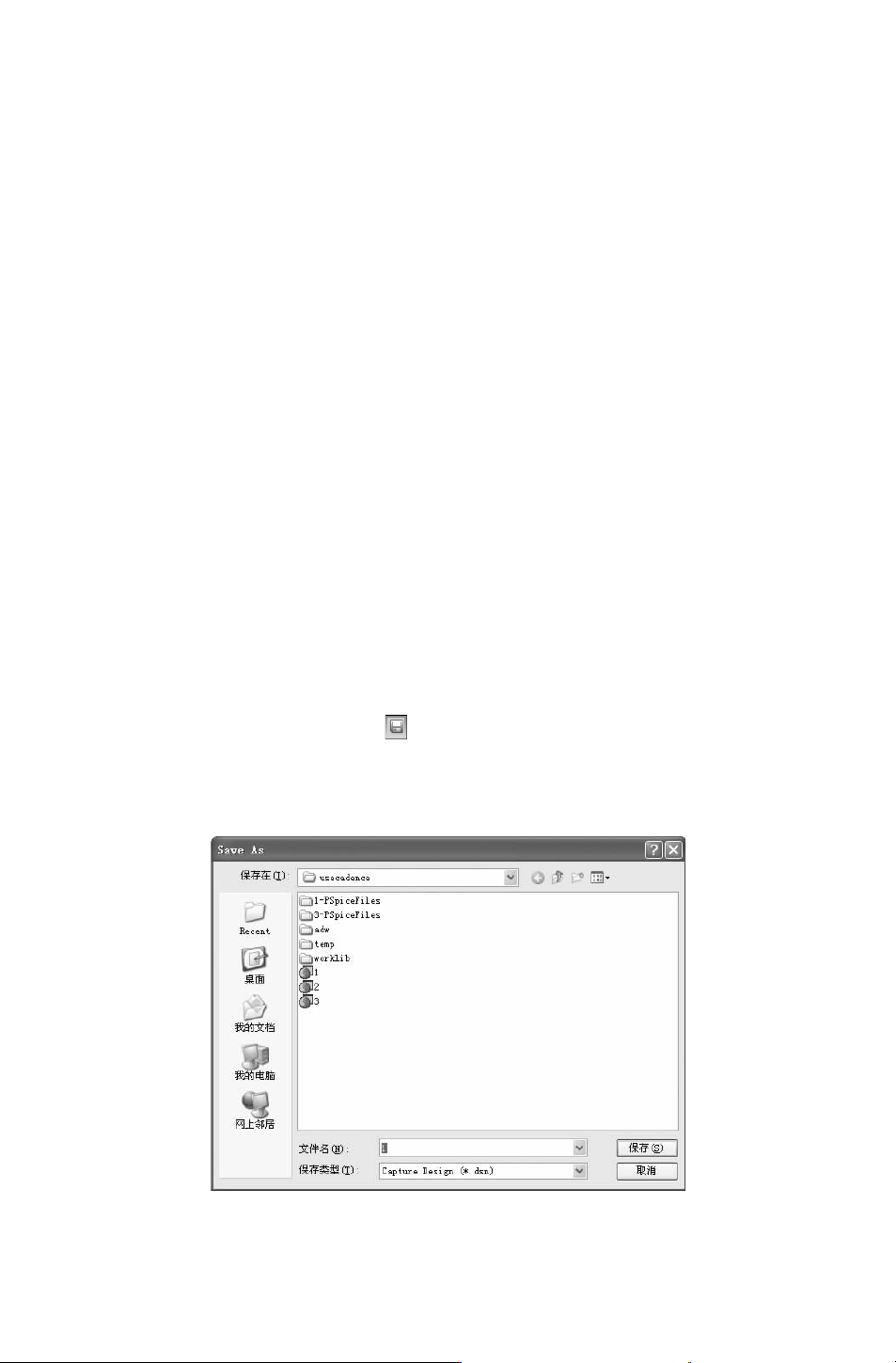

图 3－2 “SaveAs（另存为）” 对话框
2.另存为
选择菜单栏中的 “File（文件）”
→
“SaveAs（另存为）” 命令，弹出如图 3－2所示的
“SaveAs（另存为）” 对话框，读者可以更改设计项目的名称、所保存的文件路径等，执行
16
