10.3.2 手动创建电路板
选择菜单栏中的 “File（文件）”
→
“New （新建）”命令，或单击 “Files（文件）”工具栏
中的 “New（新建）”按钮 ，弹出如图 10－41所示的 “NewDrawing（新建图样）”对话框。
图 10－41 “NewDrawing（新建图样）” 对话框
在 “DrawingName（图样名称）” 文本框中输入图样名称；在 “DrwingType（图样类
型）”下拉列表中选择图样类型 “Board”。
单击 按钮结束对话框，进入设置电路板的工作环境。
10.4 电路板物理结构
对于手动生成的 PCB，在进行 PCB设计前，首先要对电路板的各种属性进行详细的设
置。主要包括板形的设置、
PCB图样的设置、电路板层的设置、层的显示和颜色的设置、
布线框的设置、PCB系统参数的设置以及 PCB设计工具栏的设置等。
10.4.1 图样参数设置
在绘制边框前，先要根据板的外形尺寸确定 PCB工作区域的大小。
在 “DesignParamenterEditor（设计参数编辑）” 对话框的 Design（设计） 选项卡下，
“Extents（图样范围）”选项中可以设置图样边框的大小。
图 10－42 “Extents（图样范围）”选项
该选项组下有四个参数，如图 10－42所示，确定这
四个参数即可完成边框大小、位置的确定。
电路板边框所定原点为 （
0，0），屏幕的左下角坐
标为 （－10000， －10000）；左上角坐标为 （－10000，
7000）；右上角坐标为 （11000，7000）；右下角坐标为
（11000， －10000）， 这 样 宽 度 为 21000mm， 高 度 为
17000mm，根据这个尺寸就能在 “Extents（图样范围）”
中进行设置了，将 “LeftX”、 “LowerY”、 “Width”、
“Height”设成相应的值。
10.4.2 电路板的物理边界
电路板的边框即 PCB的实际大小和形状，也就是电路板的物理边界。根据所设计的
PCB在产品中的位置、空间的大小、形状以及与其他部件的配合来确定 PCB的外形与尺寸。
382
任何一块 PCB都要有边框存在，而且都应该是闭合的，并且尺寸是可以测量的。
1.执行命令
●
菜单栏：选择 “Add（添加）”
→
“Line（线）”命令。
●
工具栏：单击 “Add（添加）”工具栏中的 “AddLine（添加线）” 按钮 。
2.操作步骤
将鼠标移到工作窗口的合适位置，单击鼠标即可进行线的放置操作，每单击一次就确定
一个固定点，当绘制的线组成了一个封闭的边框时，即可结束边框的绘制。单击鼠标右键，
选择快捷命令 “
Done（完成）”，完成绘制，绘制结束后的 PCB边框如图 10－43所示。
通常将板的形状定义为矩形。但在特殊的情况下，为了满足电路的某种特殊要求，也可
以将电路板形定义为圆形、椭圆形或者不规则的多边形。这些都可以通过如图 10－44所示
的 “
Add（添加）”菜单或工具栏来完成。
3.精确绘制
采用上述方法绘制的边框无法确定具体尺寸，下面介绍如何精确绘制边框。
1）执行该命令后，打开右侧图 10－45所示的 “Option（选项）” 面板，进行参数的设
置，在下拉列表中分别选择 “BoardGeometry”和 “Outline”，同时在下面的文本框中设置
“Linelock（隐藏线）”、“Linewidth（线宽）”和 “Linefont（线型）”。
图 10－43 绘制边框 图 10－44 “Add（添加）” 菜单 图 10－45 “Options（选项）”面板
提示：
在参数设好之后，我们采用输入坐标的方式精确绘制板框，一般要求 PCB的左下角
为原点 （0，0），修改比较方便。根据结构图计算出 PCB右下角坐标是 （1000，0）；右
上角坐标是 （
1000，1280）；左上角坐标是 （0，1280）。
2）鼠标单击输入窗口，输入字符：“x00” （x空格 0空格 0回车键），注意空格和小
写字符，输入后按回车键确认执行该命令。
3）X轴方向增量 200mm，输入字符：“ix1000” 或 “x1000，0”，注意鼠标的位置不
影响坐标。
4）Y轴方向增量 128mm，输入字符：“iy1280”或 “x1000，1280”。
5）X轴方向增量 －200mm，输入字符：“ix－1000” 或 “x0，1280”。
6）Y轴方向增量 －128mm，输入字符：“iy－1280” 或 “x0，0”。
482
注意：
两种输入方法各有优缺点，读者根据所需随意选择坐标输入方法。
7）单击右键，选择快捷命令 “Done（完成）” 结束命令。
4.选项说明
下面简单介绍 “Option（选项）”面板中各参数：
1）“Linelock（隐藏线）”：在该选项中分别设置边框线类型及角度。
在左侧下拉列表中有 “Line（线）”、“Arc（弧）”两种边框线；在右侧下拉列表中显示
“
45”、 “90”、 “Off” 三种角度值。选择 “Line（线）” 绘制边框的方法简单，这里不再
赘述。
若选择 “Arc（弧）”绘制边框，则完成设置后，单击鼠标左键确定起点，向右拖动鼠
标，拉伸出一条直线，如图 10－46a所示，也可向上拖动，分别拖动出不同形状的弧线，如
图 10－46b、图 10－46c所示。
确认形状后单击左键一次确定一个固定点，同样的方法确定下一段线的形状，最终结果
如图 10－47所示。

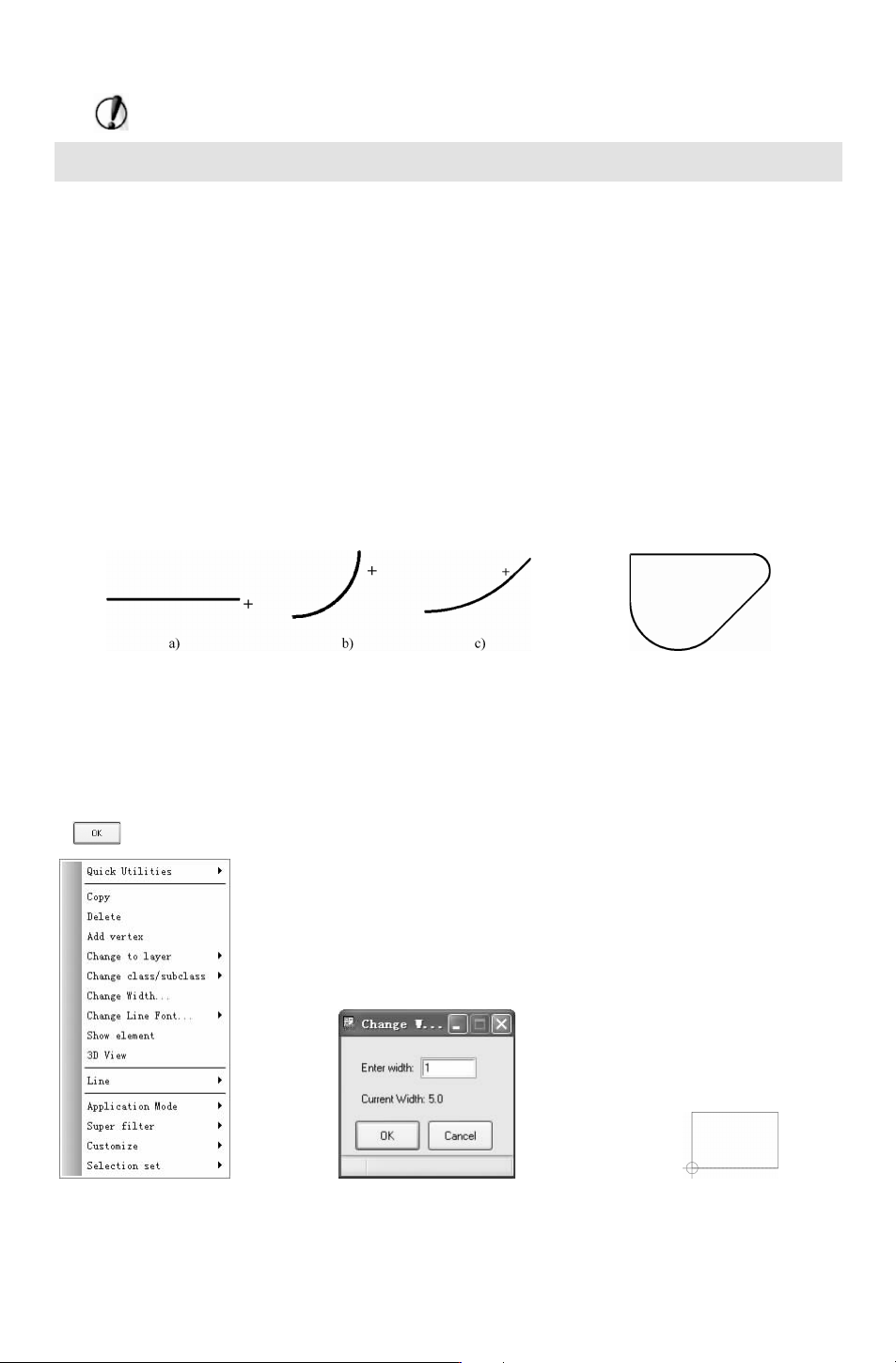

图 10－46 确定弧线形状 图 10－47 弧形边框
2）“Linewidth（线宽）”：在该文本框中设置边框线的线宽。
该选项可以编辑绘制完成的边框线线宽。选中要编辑的边框线，单击右键，弹出如图
10－48
所示的快捷菜单，选择 “ChangeWidth（修改宽度）”命令，弹出如图 10－49所示的 “Change
Width（修改宽度）”对话框，在 “Enterwidth（输入宽度）”文本框中输入要修改的宽度值，单
击 按钮，关闭对话框，完成修改。同样的方法修改其余边框线，最终结果如图 10－50所示。
图 10－48 快捷菜单 图 10－49 “ChangeWidth（修改宽度）” 对话框 图 10－50 修改后的边框
582
