图 7－18　表格文件
7.2.3　交叉引用元件报表
交互参考表显示元件所在元件库、元件库路径等详细信息。
选择菜单栏中的 “Tools（工具）”
→
“Crossreferenceparts（交叉引用元件）” 命令或
单击 “Capture” 工 具 栏 中 的 “Crossreferenceparts（交 叉 引 用 元 件）” 按 钮 ， 弹 出 如
图
7－19所示的 “CrossReferenceParts（交叉引用元件）” 对话框，在该对话框中可以设置
交互参考表参数。
图 7－19　“CrossReferenceParts（交叉引用元件）” 对话框
下面介绍该对话框中的参数设置。
1.“Scope（范围）” 选项组
●
“Crossreferenceentiredesign”：选择此单选钮，生成整个设计的交互参考表。
●
“Crossreferenceselection”：选择此单选钮，生成所选部分电路图的交互参考表。
112
2.“Mode（模式）”选项组
●
“Useinstances（Preferred）”：选择此单选钮，使用当前属性 （推荐）。
●
“Useoccurrences”：选择此单选钮，使用事件属性。
3.“Sorting（排序）” 选项组
（1） “Sortoutputbypartvalue，thenbyreferencedesignator”：选择此单选钮，先报告
“Value”后报告 “reference”，并按 “value”排序。
（
2） “Sortoutputbyreferencedesignator，thenbypartvalue”：选择此单选钮，先报告
“reference”后报告 “Value”，并按 “reference”排序。
4.“Report（报告）”选项组
（1） “ReporttheX andYcoordinatesofallparts”：选择此单选钮，报告器件的 X、Y
坐标。
（
2）“Reportunusedpartsinmultiplepartpackages”：选择此单选钮，报告一个封装里没
有使用的器件。
单击 按 钮，即 可 生 成 交 互 参 考 表，在 “ReportFiles（报 告 文 件 ）” 下 选 择
“SaveasXRF” 或 “SaveasCSV”，分别将生成的报表文件保存为 “.xrf” 或 “.csv格式，
如图 7－20、图 7－21所示，系统分别产生 “myproject.xrf” 和 “myproject.csv” 两个文件，
并加入到项目中。
图 7－20　“myproject.xrf” 文件
图 7－21　“myproject.csv”文件
212
7.2.4　属性参数文件
在 Capture中用户还可以通过属性参数文件来更新元件的属性参数，即将电路图中元件
属性参数输出到一个属性参数文件中，对该文件进行编辑修改后，再将其输入到电路图中，
更新元件属性参数。
1.元件属性参数的输出
在项目管理器中选择原理图文件，选择菜单栏中的 “Tools（工具）”
→
“Exportproper-

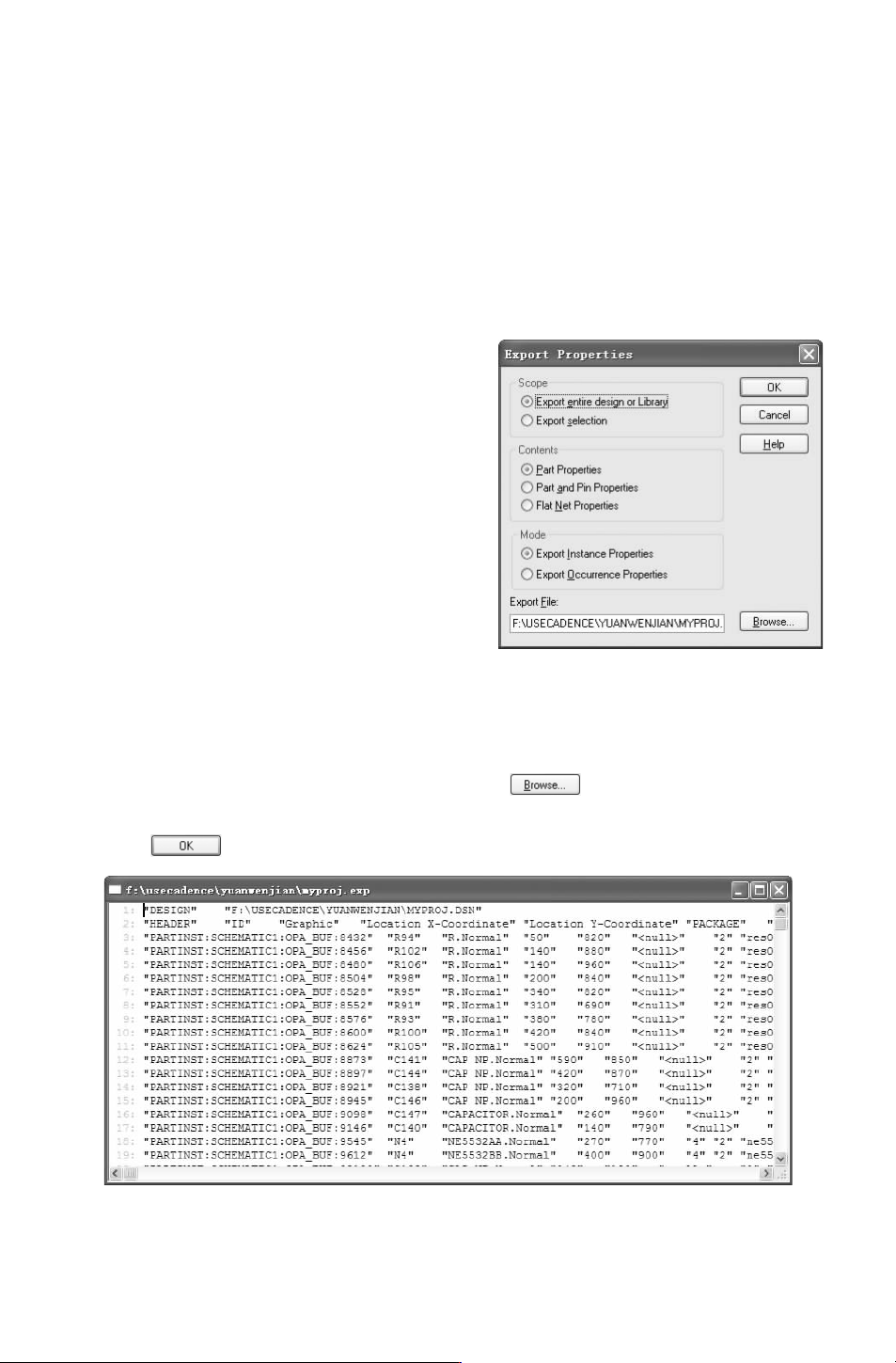

ties（输出属性）” 命令，弹出如图 7－22所示的 “ExportProperties（输出属性）” 对话框。
图 7－22　“Exportproperties
（输出属性）” 对话框
2.对话框中的参数设置
（1） “Scope（范围）”选项组
●
“Exportentiredesignorlibrary”输出整个设
计或库。
●
“Exportselection”输出选择的设计或库。
（2） “Contents（内容）” 选项组
●
“PartProperties” 输出元件属性。
●
“PartandPinProperties” 输出元件和管脚
的属性。
●
“FlatNetProperties”输出 Flat网络的属性。
（3） “Mode（模式）”选项组
●
“ExportInstanceProperties” 输 出 实 体 的
属性。
●
“ExportOccurrenceProperties” 输出事件的
属性。
（4） “ExportFile”：设置输出文件的位置，单击 按钮，在弹出的对话框中选择
路径。
●
单击 按钮，在项目管理器中生成属性文件 “myproject.exp”，如图 7－23所示。
图 7－23　属性文件内容
