化等效。本项分析中不涉及 PROBE数据文件。

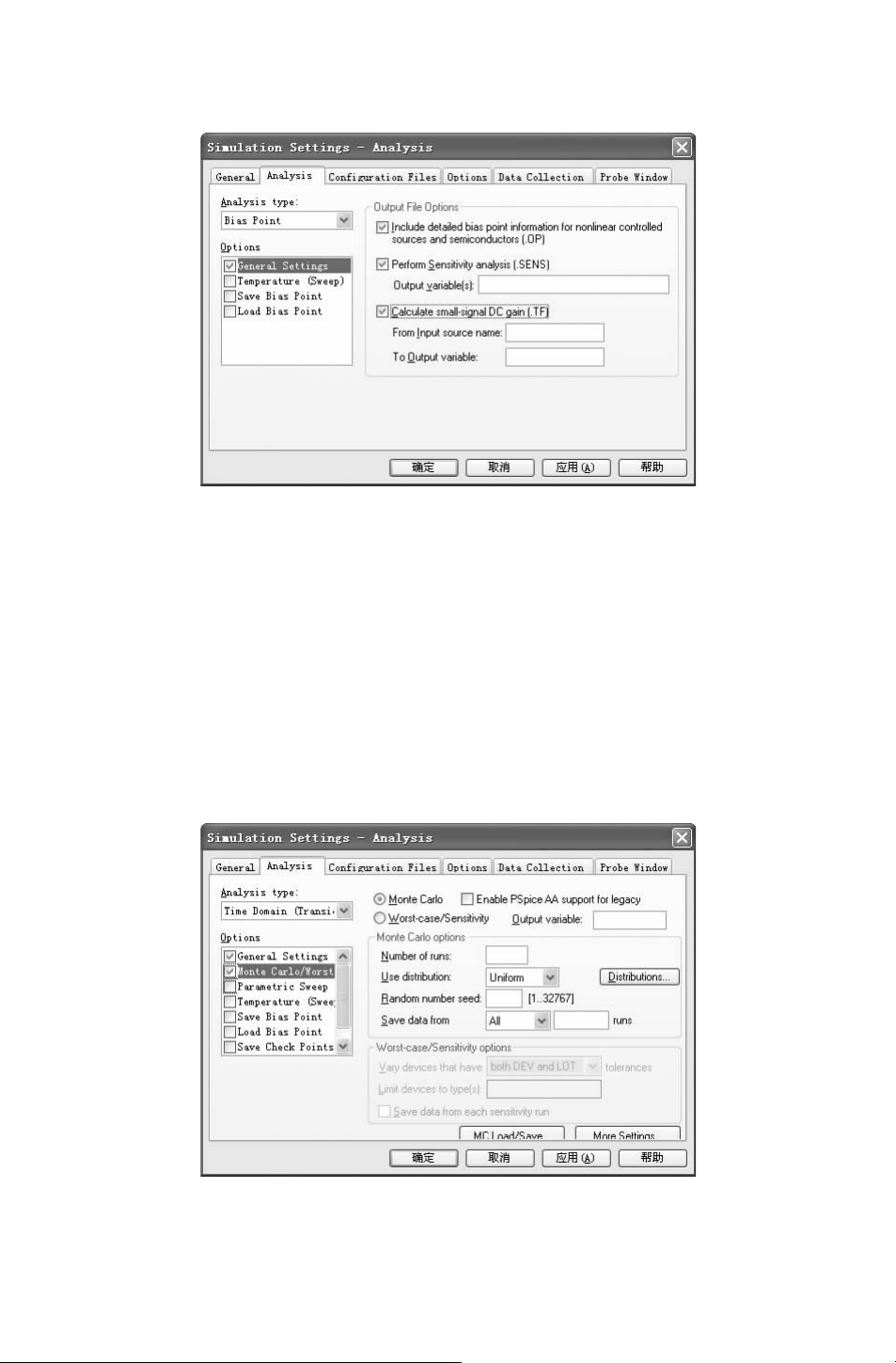

图 8－8　“Analysis（分析）”选项卡———静态工作点分析
8.3.7　蒙特卡罗分析 （MonteCarloAnalysis）
蒙特卡罗分析是一种统计模拟方法，它是对选择的分析类型 （包括直流分析、交流分
析、瞬态分析）多次运行后的统计分析。
在 “SimulationSetting（仿真设置）” 对 话框中 打 开 “Analysis（分析）” 选 项 卡，在
“
Analysistype（分析类型）” 下拉列表框中选择 “TimeDomain（Transient） （瞬态特性分
析）”，在 “Options（选项）” 选项组中选中 “MonteCarlo／Worst－Case（蒙特卡罗统计分
析）”，在右面 选 择 “
MonteCarlo（蒙 特 卡 罗 分 析 ）”，进 行 蒙 特 卡 罗 分 析，如 图 8－9
所示。
图 8－9　“Analysis（分析）”选项卡———蒙特卡罗分析
132
“Outputvariable（选择分析的输出节点）”。
“
MonteCarlooptions”：显示蒙特卡罗分析的参数选项。
●
“Numberofruns”：分析采样的次数。
●
“Usedistribution”：使用的器件偏差分布情况 （正态分布、均匀分布或自定义）。
●
“Randomnumberseed”：蒙特卡罗分析的随机种子值。
●
“Savedatafrom”：保存数据的方式。
“
Moresettings”：单击此按钮，弹出如图 8－10所示的对话框。

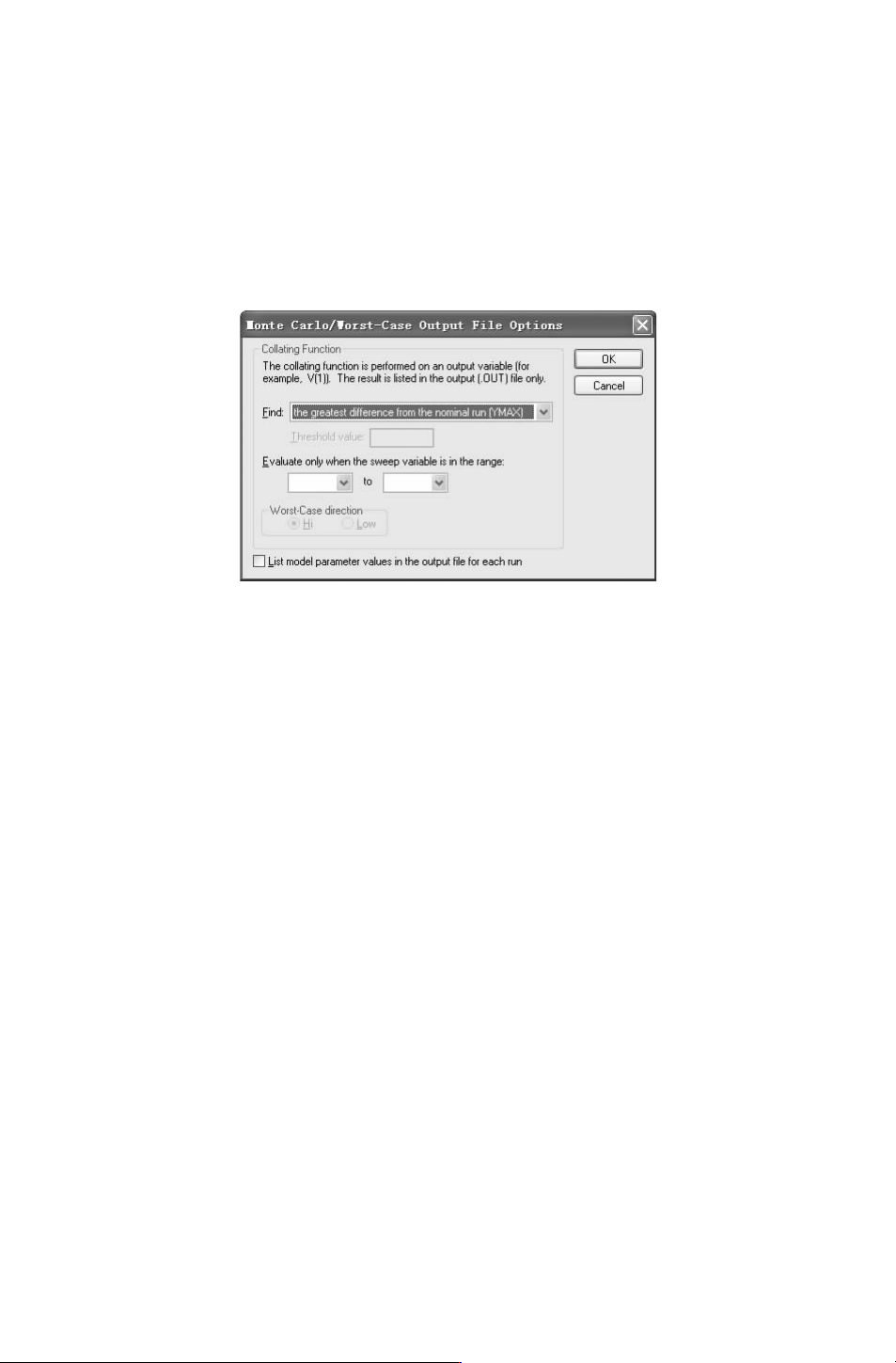

图 8－10　“MouteCarlo／Worst－CaseOutputFileoptions” 对话框
在 “Find（查找）”下拉列表框中显示如下选项：
●
“YMax”：求出每个波形与额定运行值的最大差值。
●
“Max”：求出每个波形的最大值。
●
“Min”：求出每个波形的最小值。
●
“Rise＿edge”：找出第一次超出域值的波形。
●
“Fall＿edge”：找出第一次低于域值的波形。
●
“Threshold”：设置域值。
●
“Evaluateonlywhenthesweepvariableisintherange”：定义参数允许的变化范围。
●
“Listmodelparametervaluesintheoutputfileforeachrun”：是否在输出文件里列出模型
参数的值。
8.3.8　最坏情况分析 （Worst－Case／Sensitive）
最坏情况分析也是一种统计分析，是指电路中的元器件参数在其容差域边界点上选取某
种组合时所引起的电路性能的最大偏差分析，最坏情况分析就是在给定元器件参数容差的情
况下，估算出电路性能相随标称值时的最大偏差。
在 “SimulationSetting（仿 真设置）” 对 话 框 中 打 开 “Analysis（分 析）” 选 项 卡，在
“Analysistype（分析类型）” 下拉列表框中选择 “TimeDomain（Transient） （瞬态特性分
析）”，在 “
Options（选项）” 选项组中选中 “MonteCarlo／Worst－Case（蒙托卡诺统计分
析）”，在右面选择 “Worst－Case／Sensitive（最坏情况分析）” 单选钮，进行最坏情况分析
仿真参数设置，如图 8－11所示。
232
“Worst－Case／Sensitivityoptions（最坏情况分析的参数选项）”：

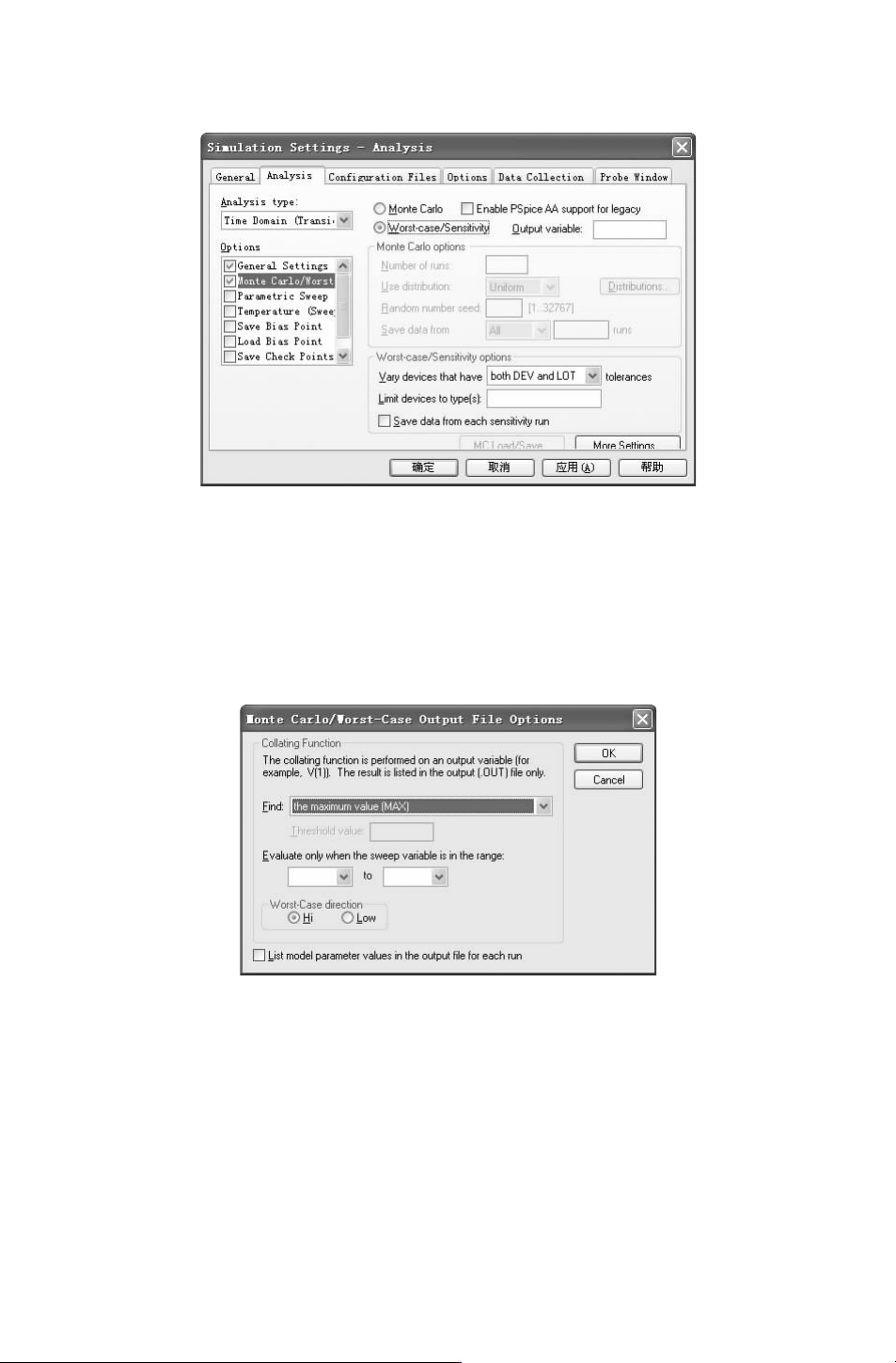

图 8－11　“Analysis（分析）”选项卡———最坏情况分析
●
“Varydevicesthathave”：分析的偏差对象。
●
“Limitdevicestotype”：起作用的偏差器件对象。
●
“Savedatafromeachsensitivityrun”：勾选此复选框，将每次灵敏度分析的结果保存入
“.OUT输出文件”。
“Moresettings”：单击此按钮，弹出如图 8－12所示的 “moresetting”对话框。
图 8－12　“MonteCarlo／Worst－CaseOutputFileOptions” 对话框
在 “Find（查找）”下拉列表中显示如下选项：
●
“YMax”：求出每个波形与额定运行值的最大差值。
●
“Max”：求出每个波形的最大值。
●
“Min”：求出每个波形的最小值。
●
“Rise＿edge”：找出第一次超出域值的波形。
●
“Fall＿edge”：找出第一次低于域值的波形。
●
“Threshold”：设置域值。
