图 2 － 1 2 3 “ E d i t F u n c t i o n ” 对话 框 2 2 . 依 次 在 “ L o g i c a l P i n s ” 栏 的 “ S 1 ” 列 对 应 的 表 格 从 1 开 始 排 序 ， 同 时 在 对 应 “ P h y s i c a l P i n s ” 栏 的 “ N u m b e r ” 列显 示排 序 后的 引 脚， 如 图 2 － 1 2 4 所 示 ，完 成 映射…
图 2－119 生成元件
图 2－120 “PackagePin”选项卡
图 2－121 “EditFunction” 对话框 图 2－122 “Specifythenumberofsectors”对话框
85

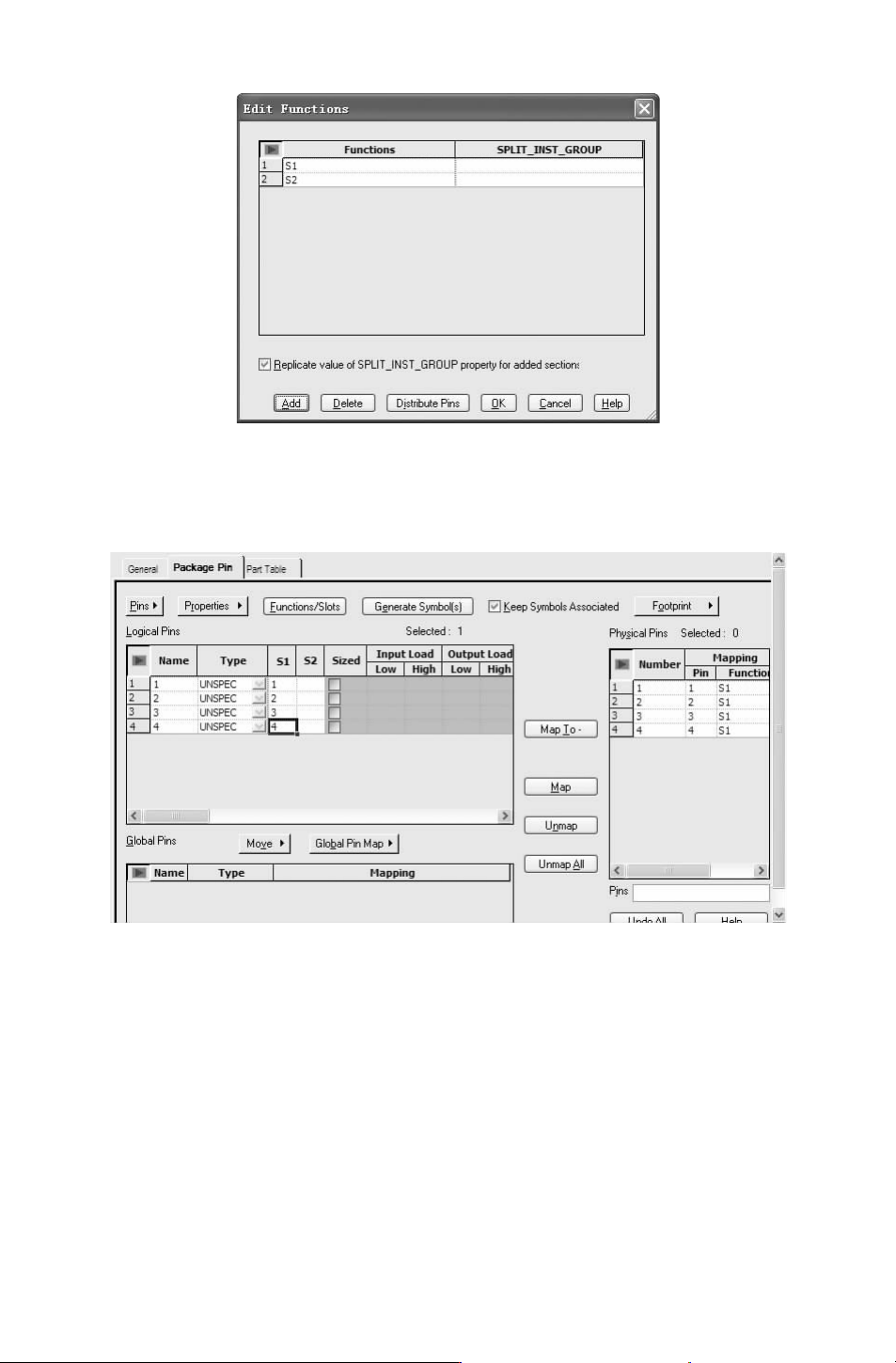

图 2－123 “EditFunction” 对话框
22.依次 在 “LogicalPins” 栏 的 “S1” 列 对应 的 表 格 从 1开 始 排 序，同 时 在 对 应
“PhysicalPins” 栏的 “Number”列显示排序后的引脚，如图 2－124所示，完成映射。
图 2－124 映射引脚
23.选择菜单栏中的 “File（文件）”
→
“Save（保存）” 命令，保存绘制结果。
95
第 3章 原理图基础
Cadence设计原理图工作平台有两种，分别为 DesignEntryCIS和 DesignEntryHDL，本
章以 Capture窗口为依托，主要介绍原理图的一些基础知识，具体包括原理图的组成、原理
图编辑器的窗口。
知识点
●
原理图功能简介
●
项目管理器
●
创建原理图
●
电路原理图的设计步骤
3.1 原理图功能简介
按照功能的不同将原理图设计划分为 5个部分，分别是项目管理模块、元件编辑模块、
电路图绘制模块、元件信息模块和后处理模块，功能模块关系如图 3－1所示。

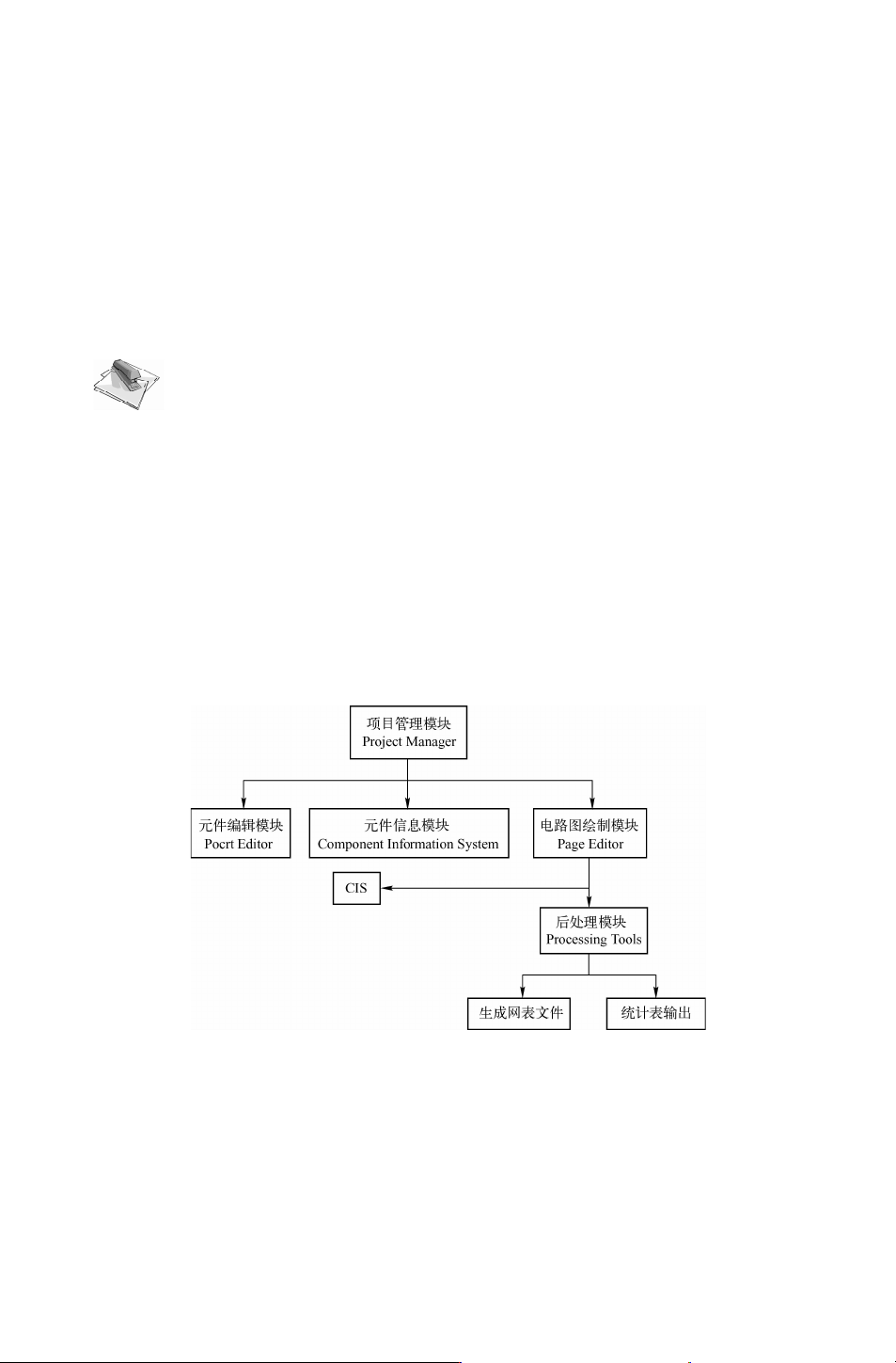

图 3－1 电路图功能模块关系
下面详细介绍各模块功能：
1.项目管理模块 （ProjectManager）
项目管理模块是整个软件的导航模块，负责管理电路设计项目中的各种资源及文件，协
调处理电路图与其他软件的接口和数据交换。
