10.4.4 放置定位孔
为确定电路板安装位置，需在电路板四周安装定位孔，下面介绍定位孔的安装过程。
1.执行命令
●
菜单栏：选择 “Place（放置）”
→
“Manually（手工放置）” 命令。
●
工具栏：单击 “Place（放置）” 工具栏中的 “PlaceManual（手工放置）” 按钮 。
2.操作步骤
1）执行该命令后，弹出如图 10－57所示的 “Placement（放置）”对话框，如图 10－57所
示。打开 “AdvanceSettings（预先设置）”选项卡，在 “Listconstruction（设计目录）”选项组
下，勾选 “Library（库）” 复选 框，默 认勾 选 “Database（数据库）” 复选框，如图 10－58
所示。
图 10－57 “Placement（放置）” 对话框 图 10－58 “AdvanceSettings（预先设置）”选项卡
2）打开 “PlacementList（放置列表）” 选项卡，在下拉列表中选择 “Medichanicalsym-
bols（数据包符号）” 选项，单击左边的 “＋”号，显示加载的库中的元件，如图 10－59所
示，“MTG” 为前缀的符号均为定位孔符号。在选中对象左端的方格中打上 “
√
” 表示选
中，将其拖动到 PCB板上单击完成放置，也可勾选对象后在命令行输入 “x55”，按 〈En-
ter〉键精确确认放置的位置。
3.选项说明
1）右侧 “Option（选项）”面板参数的设置如图 10－60所示。
2）打开 “PlacementList（放置列表）” 选项卡左侧下拉列表，左侧 “Components（元
件）”文本框的下拉列表中有 7种选项，如图 10－61所示。下面介绍常用的几种类型：
●
“Componentsbyrefdes”：允许选择一个或多个元件序号，存放在 “Database（数据
库）”中。
782

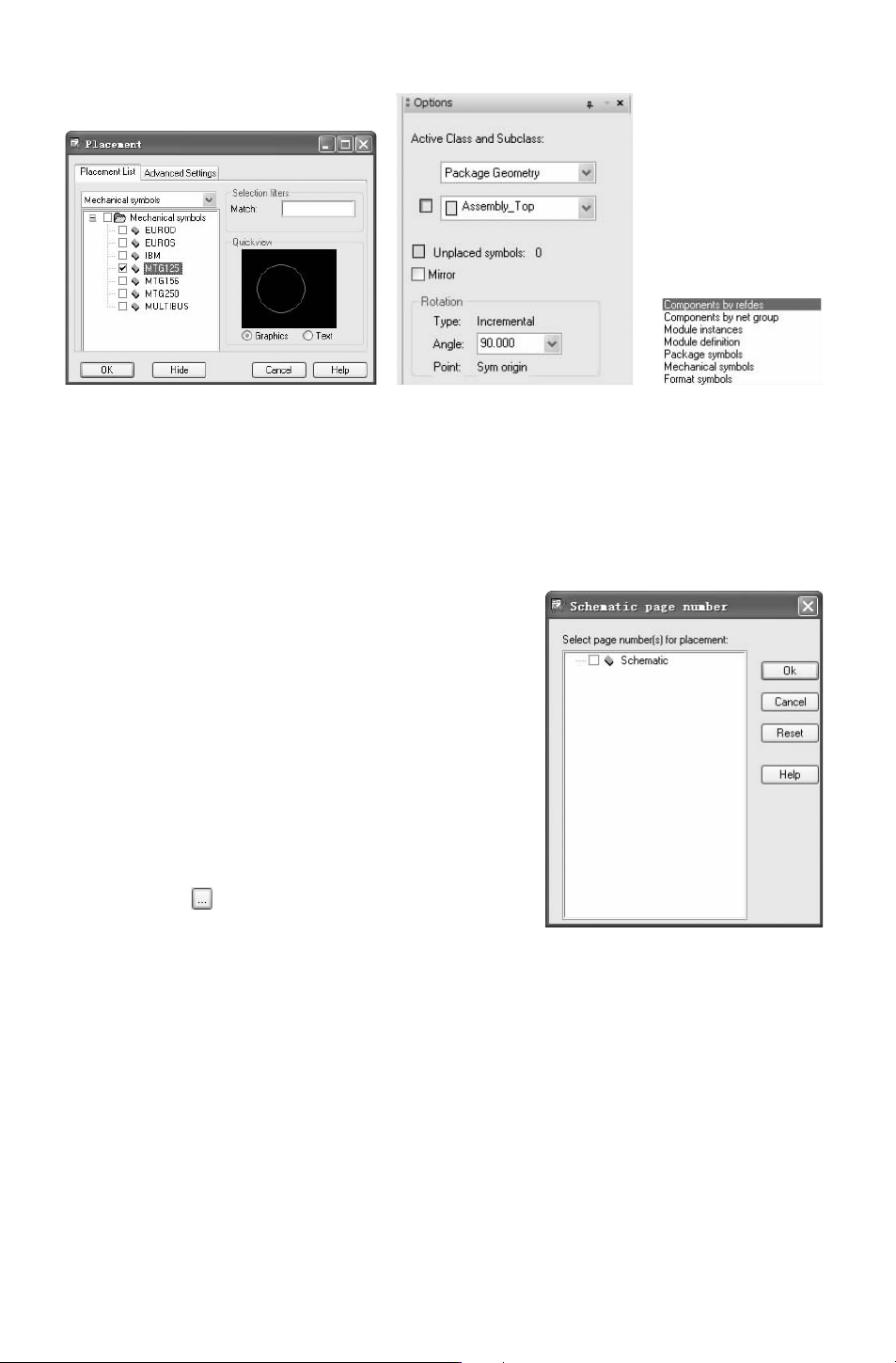

图 10－59 选择符号 图 10－60 放置元件的参数设置 图 10－61 选择类型
●
“Componentsbynetgroup”：允许选择一个或多个元件序号，存放在 “Database（数据
库）”中。
●
“Packagesymbols”：允许布局封装符号 （不包含逻辑信息，即网络表中不存在的），
存放在 “Database（数据库）” 中。
●
“Mechanicalsymbols”：允许布局机械符号，存放在 “Library（库）”中。
图 10－62 “Schematicpagenumber
（原理图页）” 对话框
●
“Formatsymbols”：允许布局机械符号，存放在
“
Library（库）”中。
3）“Selectionfilters（选择过滤器）”区域。
●
“Match”：选择与输入的名字匹配的元素，可以
使用通配符 “
*
”选择一组元件，如 “U
*
”。
●
“Property”：按照定义的属性布局元件。
●
“Room”：按照 Room定义布局元件。
●
“Part＃”：按照元件布局。
●
“Net”：按照网络布局。
●
“Schematicpagenumber”：按照原理图页放置，
单击右侧 按钮，弹出 “Schematicpagenumber
（原理图页）” 对话框，在该对话框中选择原理
图，如图 10－62所示。
●
“Placebyrefdes”：按照元件序号布局。
10.5 环境参数设置
10.5.1 设定层面
PCB一般包括很多层，不同的层包含不同的设计信息。制板商通常是将各层分开做，
然后经过压制、处理，最后生成各种功能的电路板。
Allegro系统默认的 PCB都是两层板，即 “TOP” 层和 “BOTTOM” 层。在电路设计中
882
可能需要添加不同层，在对电路板进行设计前可以对板的层数及属性进行详细的设置。
1.执行方式
●
菜单栏：选择 “Setup（设置）”
→
“Cross－section（层叠结构）”命令。
●
工具栏：单击 “Setup（设置）”工具栏中的 “Cross－section（层叠结构）”按钮 。
2.操作步骤
执行此命令后，弹出如图 10－63所示的 “LayoutCrossSection（层叠设计）” 对话框，
在该对话框中可以增加层、删除层以及对各层的属性进行编辑。

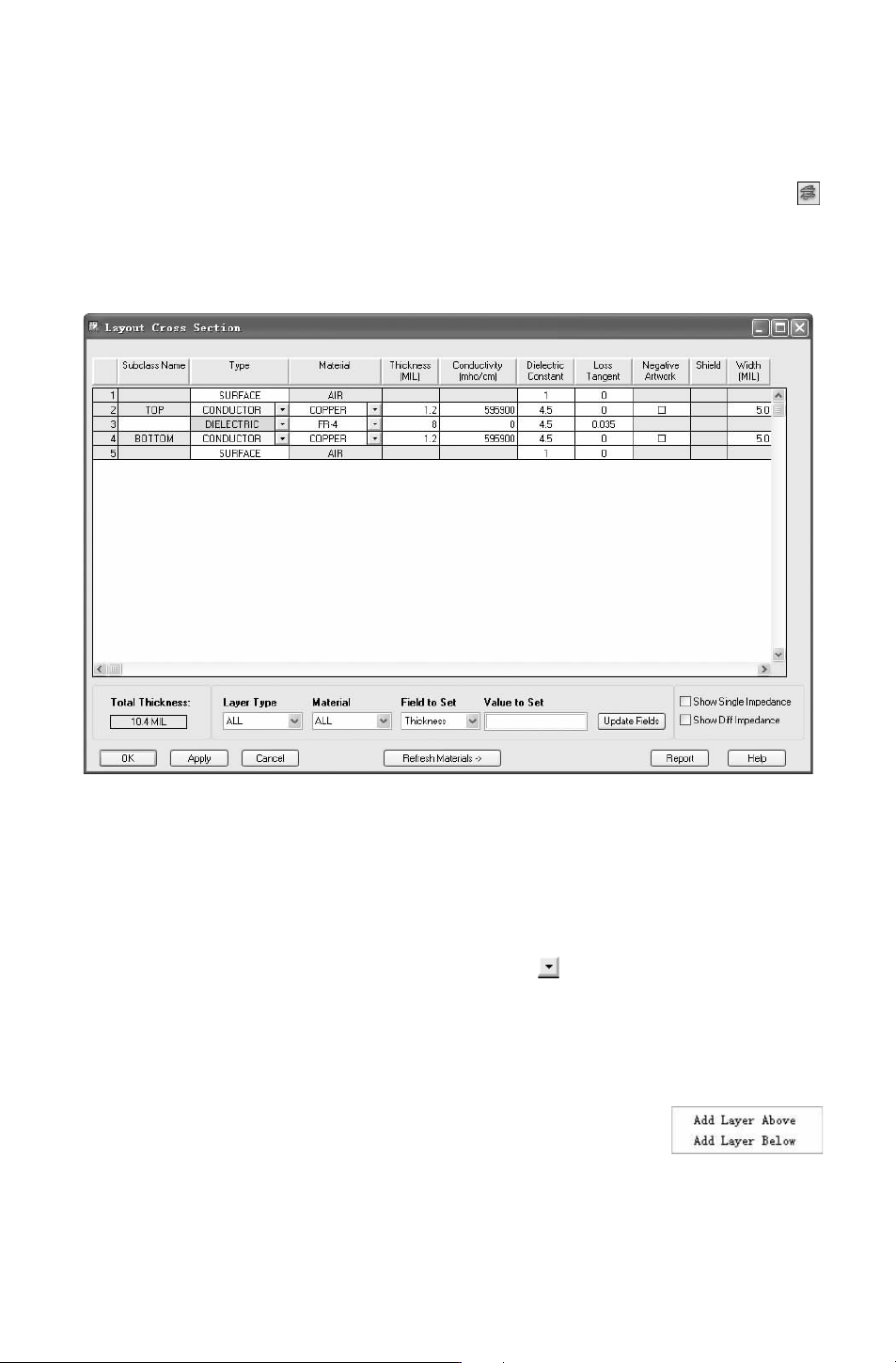

图 10－63 “LayoutCrossSection（层叠设计）”对话框
1）该对话框的表格显示了当前 PCB图的层结构。在这个对话框列表最上方显示电路板
的层面数、层面的材质、层命名等。
●
“Type”：层面的类型，包含 “SURFACE”、 “CONDUCTOR”、 “DIELECTRIC” 和
“PLANE” 这 4个选项。
●
“Material”：从下拉列表中选择材料，用鼠标单击 后，就可以选择想要的那个层面
的材料 （其中 “FR－4” 是常用的绝缘材料，“Copper” 是铜箔）。
●
“Thickness”：分配给每个层的厚度。
●
“LossTangent”：根据绝缘层的功率因数补偿角的正切值，指定当前选择的绝缘层的
介电损失。
图 10－64 快捷命令
在列表中间 3组层间任意对象上右击鼠标，弹出如图 10－64所示
的对话框，可利用这两个命令添加层，在列表中上、下两层只能显示
图 10－64中一种命令。选定一层为参考层进行添加时，添加的层将出
现在参考层的下面或上面。
