噪声分析与交流分析是一起使用的，对交流分析的每一个频率，电路中每一个噪声源
（电阻或晶体管） 的噪声电平都被计算出来。
在 “SimulationSetting（仿 真设置）” 对 话 框 中 打 开 “Analysis（分 析）” 选 项 卡，在
“Analysistype（分析类型）”下拉列表框中选择 “ACSweep／Noise（直流扫描 ／噪声分析）”，
在 “Options（选 项）” 选 项 组 中 选 中 “GeneralSettings”，勾 选 “NoiseAnalysis（噪 声 分
析）”选项组下 “Enabled（使能）” 复选框，激活噪声分析，在右下方显示噪声分析仿真参
数设置，如图
8－4所示。
图 8－4 “Analysis（分析）”选项卡———噪声分析
1.“NoiseAnalysis（噪声分析）”。
（1） “Enabled”：在 ACSweep的同时是否进行 NoiseAnalysis。
（2） “OutputVoltage”：选定的输出节点。
（3） “I／VSource”：选定的等效输入噪声源的位置，选定的等效输入噪声源必须是独立
的电压源或电流源。
（
4）“Interval”：输出结果的点频间隔。
2.“OutputFilesOptions”：输出文件选项。分析的结果只存入 OUT输出文件中，查看结
果只能采用文本的形式进行观测。
8.3.4 瞬态分析 （TimeDomain（Transient））
瞬态分析在时域中描述瞬态输出变量的值。目的是在给定输入激励信号作用下，计算电
路输出段的瞬态响应。
在 “
SimulationSetting（仿 真设置）” 对 话 框 中 打 开 “Analysis（分 析）” 选 项 卡，在
“Analysistype（分析类型）” 下拉列表框中选择 “TimeDomain（Transient）” （瞬态分析参
数），观察不同时刻的不同输出波形，相当于示波器的功能；在 “
Options（选项）” 选项组
中选中 “GeneralSettings”，在右面显示瞬态特性分析仿真参数设置，如图 8－5所示。
●
“Runtotime”：瞬态分析终止的时间。
●
“Startsavingdataafter”：开始保存分析数据的时刻。
822
●
“Transientoptions”：瞬态选项。
●
“Maximumstepsize”：允许的最大计算时间间隔。
●
“Skiptheinitialtransientbiaspointcalculation”：勾选此复选框，则进行基本工作点
运算。
●
“Runinresumemode”：勾选此复选框，则重新运行。
图 8－5 “Analysis（分析）”选项卡———瞬态分析
8.3.5 傅里叶分析 （TimeDomain（Transient））
傅里叶分析是基于瞬态分析中最后一个周期的数据进行谐波分析，计算出直流分量、基
波和
2～9次谐波分量以及非线性谐波失真系数，傅里叶分析与瞬态分析是一起使用的。
在 “SimulationSetting（仿真设置）”对话框中打开 “Analysis（分析）”选项卡，在 “Analy-
sistype（分析类型）”下拉列表框中选择 “TimeDomain（Transient）”，在 “Options（选项）”选
项组中选中 “GeneralSettings”，在右面显示瞬态特性分析仿真参数设置，如图 8－6所示。
图 8－6 “Analysis（分析）”选项卡———傅里叶分析
922

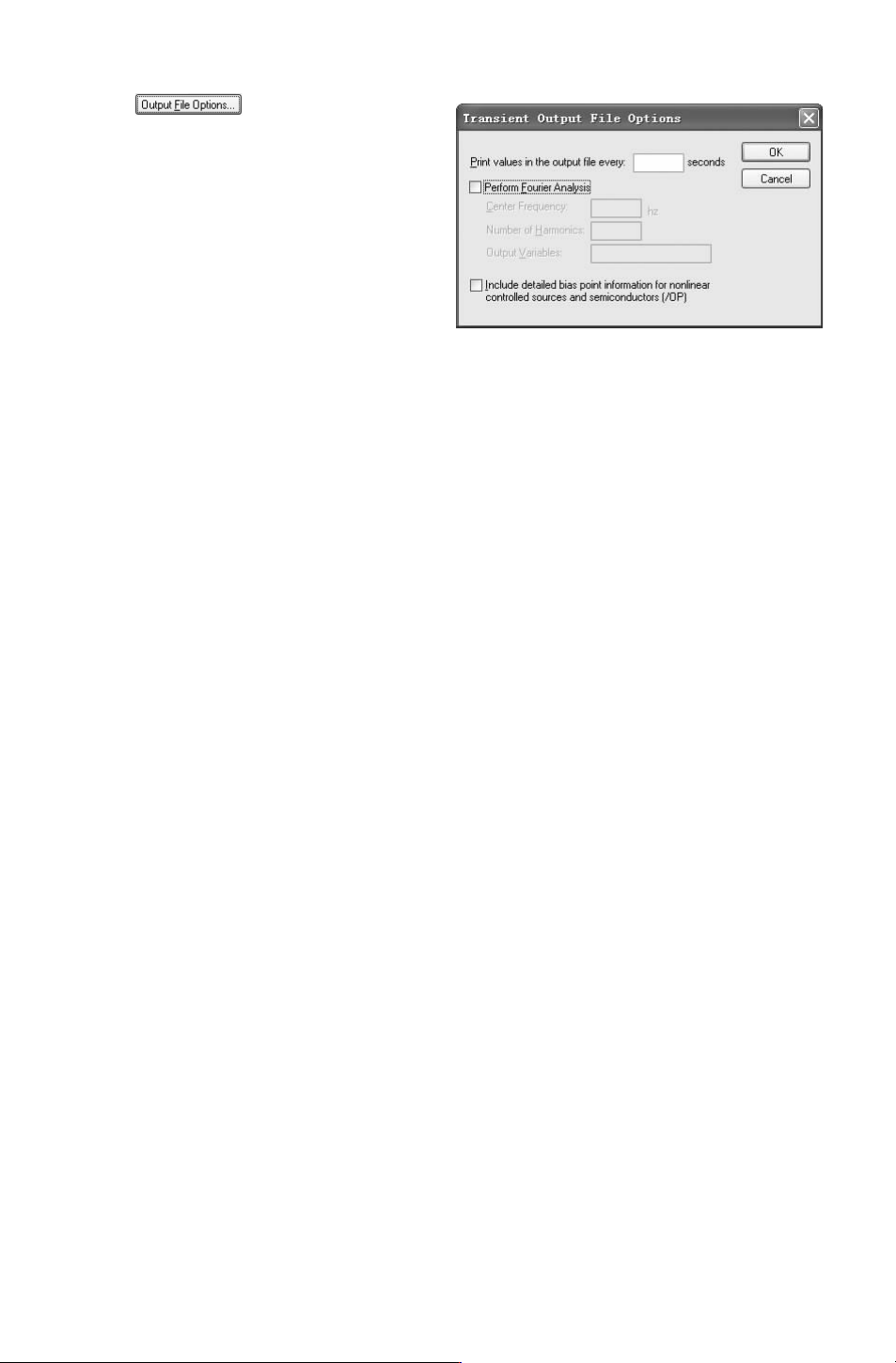

图 8－7 “TransientOutputFileOptions” 对话框
单击 按钮，弹 出 如 图 8－7
所示的对话框，控制输出文件内容。
“Printvaluesintheoutputfileevery”：在
OUT文件里存储数据的时间间隔。
“Perform FourierAnalysis”：勾选此复选
框，进行傅里叶分析。
●
“CenterFrequency”：用于指定傅里叶
分析中采用的基波频率，其倒数即为
基波周期。在傅里叶分析中，并非对
指定输出变量的全部瞬态分析结果均
进行分析。实际采用的只是瞬态分析结束前由上述基波周期确定的时间范围的瞬态分
析输出信号。
●
“NumberofHarmonics”：确定傅里叶分析时谐波次数。Pspice的内定值是计算直流分
量和从基波一直到 9次谐波。
●
“OutputVariables”：用于确定需对其进行傅里叶分析的输出变量名。
为了进行傅里叶分析，瞬态分析结束时间不能小于傅里叶分析确定的基波周期。
8.3.6 静态工作点分析 （BiasPoint）
静态工作点分析用于测定带有短路电感和开路电容电路的静态工作点。在电子电路中，
确定静态工作点是十分重要的，完成此分析后可决定半导体晶体管的小信号线性化参数值。
在 “
SimulationSetting（仿 真 设 置）” 对 话 框 中 打 开 “Analysis（分 析）” 选 项 卡，在
“Analysistype（分析类型）”下拉列表框中选择 “BiasPoint（静态工作点分析）”，在 “Op-
tions（选项）”选项组中选中 “GeneralSettings”，在右面显示静态工作点分析仿真参数设
置，如图 8－8所示。
●
“Includedetailedbiaspointinformationfornonlinearcontrolledsourcesandsemiconductors
（OP）”：勾选此复选框，输出详细的基本工作点信息。
●
“PerformSenisitivityanalysis”：进行直流灵敏度分析。虽然电路特性完全取决于电路
中的元器件取值，但是对电路中不同的元器件，即使其变化的幅度 （或变化比例）
相同，引起电路特性的变化不会完全相同。灵敏度分析的作用就是定量分析、比较电
路特性对每个电路元器件参数的灵敏程度。Pspice中直流灵敏度分析的作用是分析指
定的节点电压对电路中电阻、独立电压源和独立电流源、电压控制开关和电流控制开
关、二极管、双 极 晶 体 管 共 5类元 器 件 参 数 的 灵 敏 度，并 将 计 算 结 果 自 动 存 入
“
.OUT” 输出文件中。本项分析不涉及 PROBE数据文件。需要注意的是对一般规模
的电路，灵敏度分析产生的 “
.OUT” 输出文件中包含的数据量将很大。
●
“Calculatesmall－signalDCgain”：计算直流传输特性。进行直流传输特性分析时，
Pspice程序首先计算电路直流工作点并在工作点处对电路元件进行线性化处理，然后
计算出线性化电路的小信号增益，输入电阻和输出电阻，并将结果自动存入 “.OUT”
文件中。本项分析又简称为 TF分析。如果电路中含有逻辑单元，每个逻辑器件保持
直流工作点计算时的状态，但对模 －数接口电路部分，其模拟一侧的电路也进行线性
