同样的方法，选择 “ETCH”、 “GND” 选项；添加与禁止布线边框线间距为 5的 GND
覆铜区域，如图 12－133所示。
图 12－133 添加覆铜区域
17.修改 DRC规则
因为电路板上的导线不是完全绝缘的，会经常受到工作环境的影响产生不利于电路板正
常工作的因素，因此为了避免此种现象需要规定导线之间的距离。同理，为保证非导线元件
之间能正常工作、不相互影响也需要有一定的安全距离。
将鼠标放置在图
12－134所示 DRC标记上时，将自动显示如图 12－135所示的解释说明。
图 12－134 添加好的覆铜区域
图 12－135 DRC说明
1）选择菜单栏中的 “Setup（设置）”
→
“Constraints（约束）”
→
“Model（模 型）”
命令，弹出 “AnalysisModel（分析模型）” 对话框，选择 “SpaceModel” 选项，取消勾选
“SpacingDRCmodel”复选框，如图 12－136所示。然后单击 按钮，完成设置。在途
中不显示该 DRC标记，如图 12－137所示。
673
图 12－136 “AnalysisModel（分析模型）”对话框
图 12－137 清除 DRC标记
图 12－138 “Options
（选项）”面板
2） 选 择 菜 单 栏 中 的 “Shape（外 形 ）”
→
“Select
ShapeorVoid
（选择覆铜区域避让）” 命令，选择 GND覆
铜区域，右击鼠标，在弹出菜单中选择 “AssignNet（分
配网络）” 命令，在 “Options（选项）” 面板内单击 按
钮，在弹出的 “Selectanet（选择网络）” 对话框内选择
“Gnd”，设置选择网络为 GND，如图 12－138所示。
3） 在 工 作 区 右 击 鼠 标，在 弹 出 的 快 捷 菜 单 中 选 择
“Done（完成）” 命令。
18.设置设计参数
选择菜单栏中的 “Setup（设置）”
→
“DesignParame-
ters（设计参数）” 命 令，弹 出 “DesignParametersEditor
（设计参数编辑器）” 对话框，打开 “Display（显示）” 选
项卡，进行参数设置，如图 12－139所示。
773
19.生成元件报告
1）选择菜单栏中的 “Tools（工具）”
→
“Reports（报告）” 命令，弹出 “Reports（报
告）”对话框，在 “AvailableReports（可用报告）”栏中选择 “BillofMaterialReport”、“Com-
ponentReport” 选项，使其出现在 “SelectedReports（选择的报告）” 栏中，如图 12－140
所示。

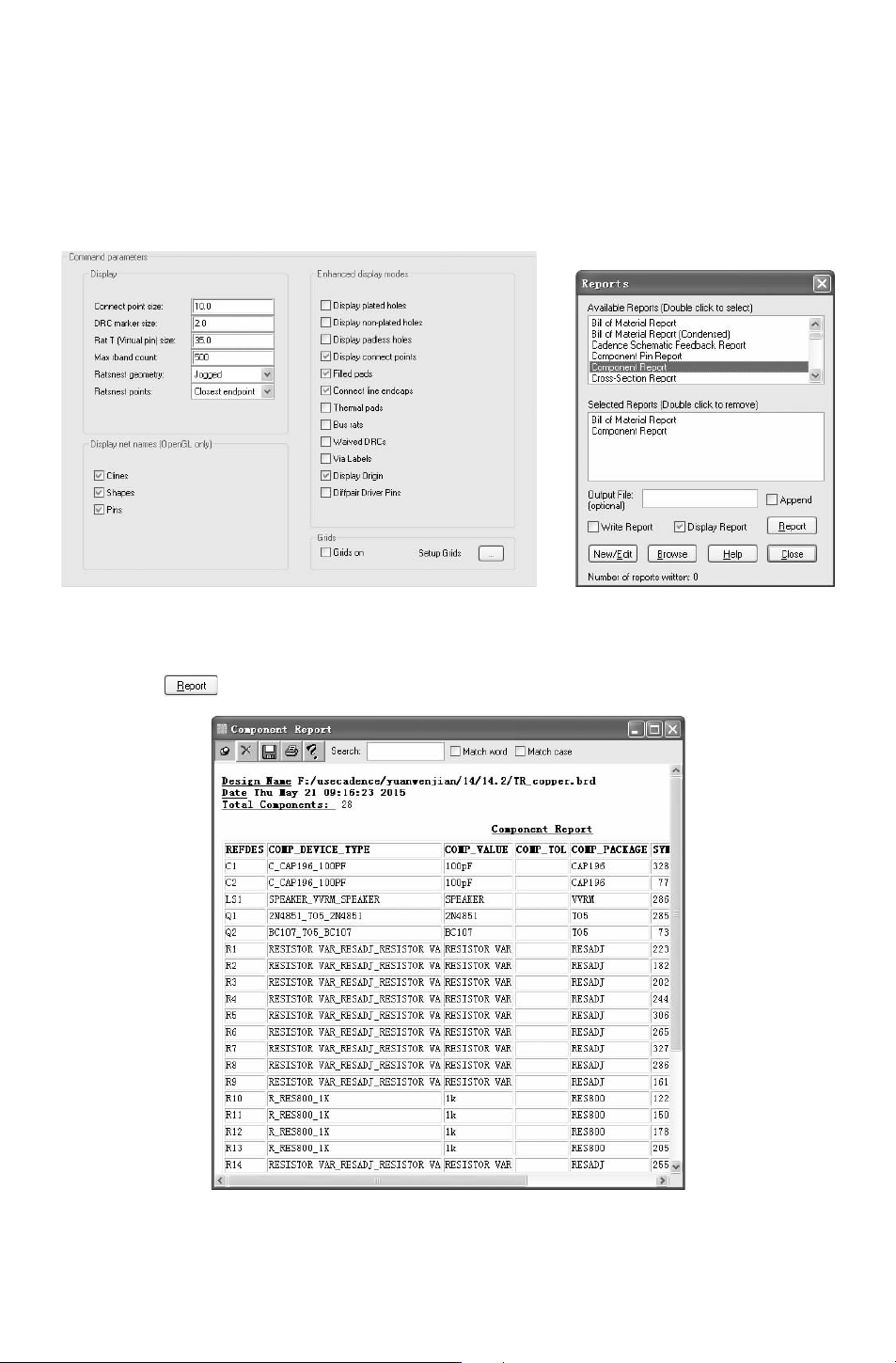

图 12－139 “DesignParametersEditor
（设计参数编辑器）” 对话框
图 12－140 “Reports（报告）”
对话框
2）单击 按钮，生成电路图元件清单，如图 12－141和图 13－142所示。
图 12－141 元件报告
