2.手动添加
用户还可以对某一个元件的所有焊盘和过孔，以及某一个特定网络的焊盘和过孔进行添
加泪滴操作。

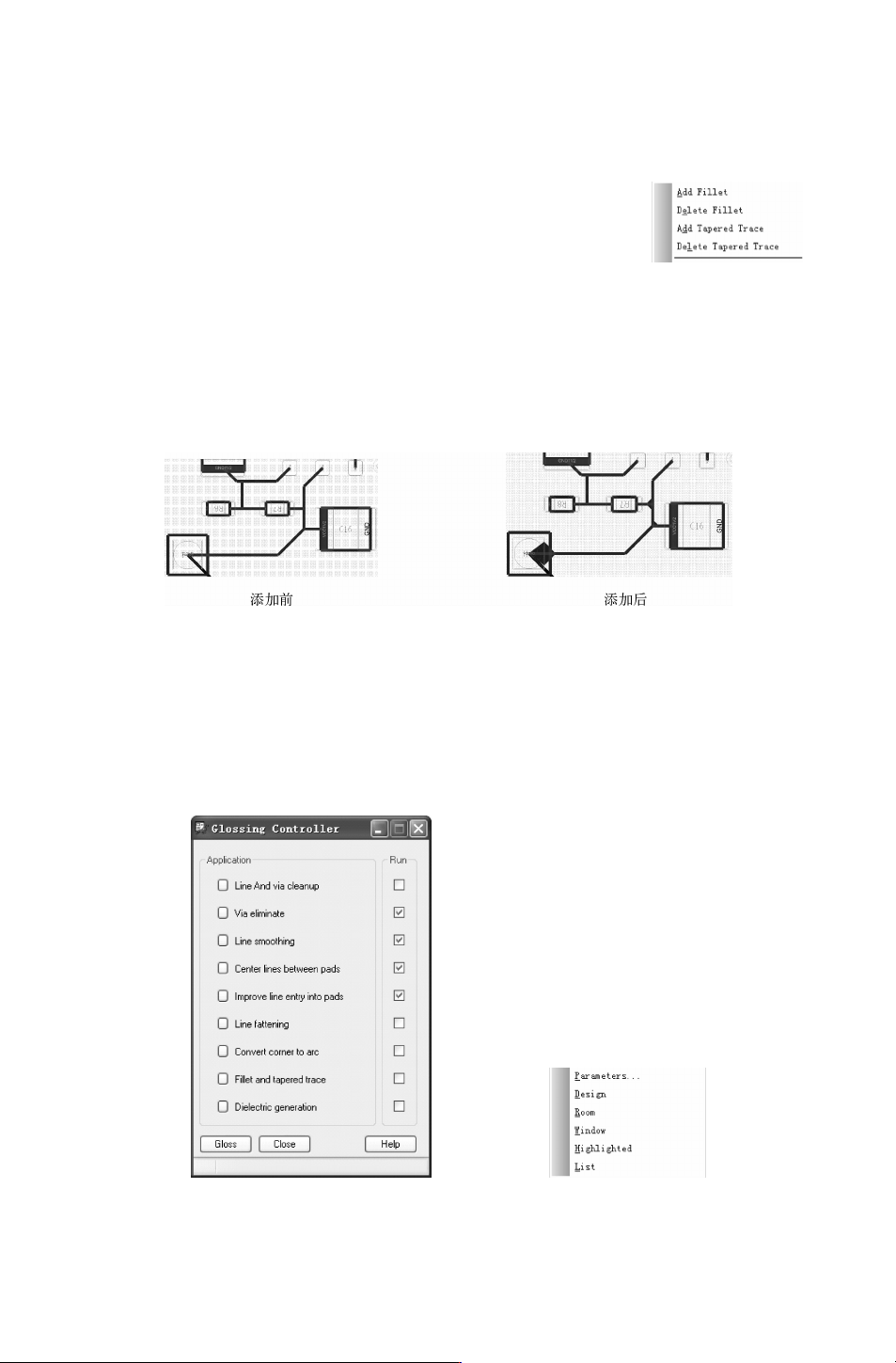

图 12－51 手动添加
泪滴菜单命令
选择菜单栏中的 “Route（布线）”
→
“Gloss（优化设计）”
命令，弹出子菜单命令，关于手动添加泪滴的命令如图 12－51
所示。
1）“AddFillet”：添加圆角。
2）“DeleteFillet”：删除圆角。
3）“AddTaperedTrace”：添加锥形线。
4）“DeleteTaperedTrace”：删除锥形线。
选中上述命令后，单击网络，则在该网络上添加泪滴，添加前后的变化如图 12－52
所示。
图 12－52 添加圆角前后的变化
3.优化设计
1）如图 12－53所示的 “GlossingController（优化控制）”对话框中有 9项优化类别，主
要用于对整个自动布线结果进行改进，读者可一一进行优化，这里不再赘述。
2）选择菜单栏中的 “Route（布线）”
→
“Gloss（优化设计）” 命令，弹出子菜单命
令，关于优化设置的命令如图 12－54所示，对自动布线结果进行局部优化。
图 12－53 “GlossingController
（优化控制）” 对话框
图 12－54 子菜单命令
443
●
“Design”：优化设计。
●
“Room”：优化指定区域。
●
“Window”：优化激活内容。
●
“List”：优化列表内容。
12.4 电路板的输出
PCB绘制完毕后，可以利用 Allegro提供丰富的报表功能，生成一系列的报表文件。这
些报表文件有着不同的功能和用途，为 PCB设计的后期制作、元件采购、文件交流等提供
了方便。在生成各种报表之前，首先要确保要生成报表的文件已经被打开并置为当前文件。

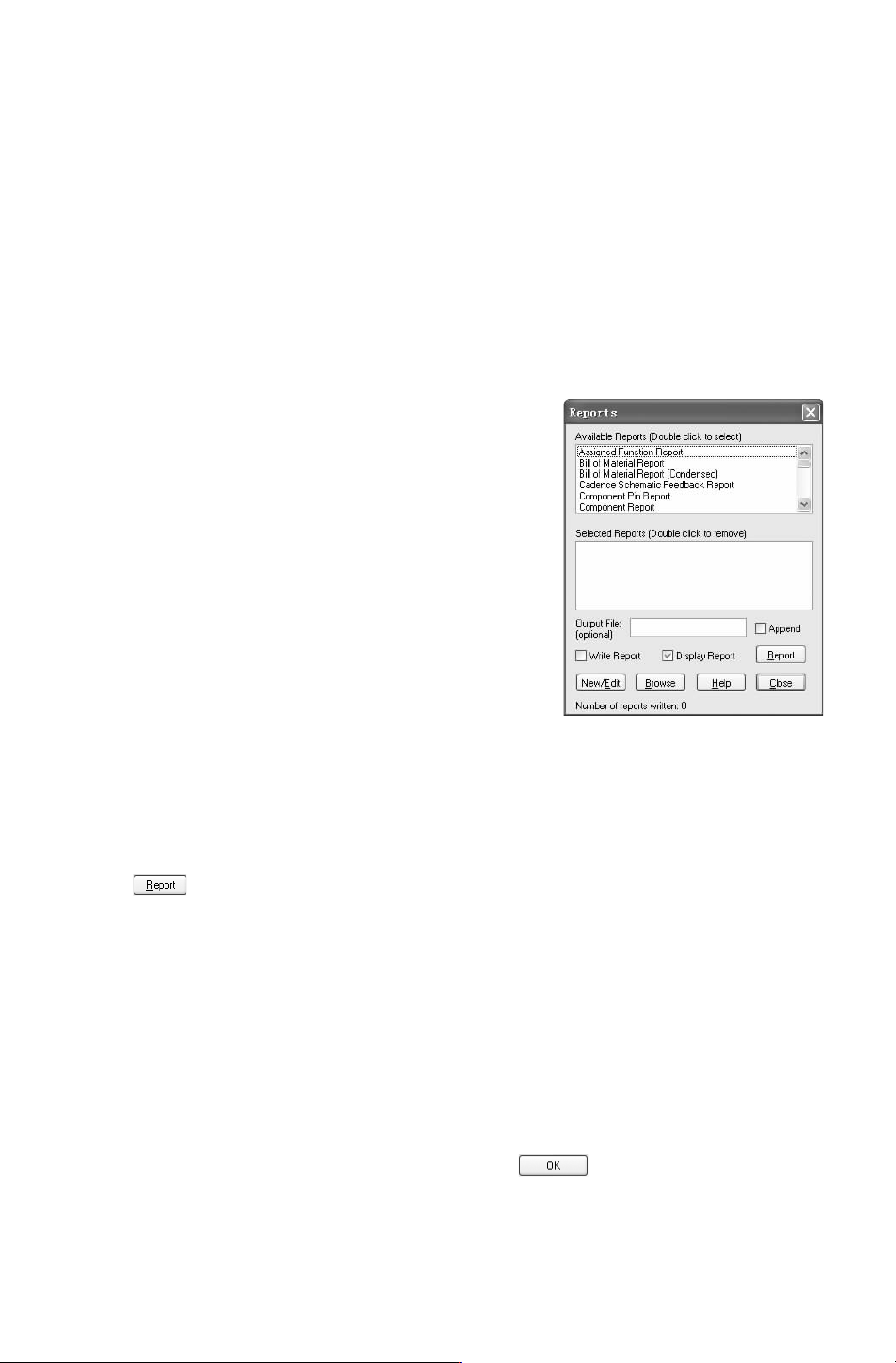

图 12－55 “Reports” 对话框
12.4.1 报表输出
当所有元件摆放好以后，将产生元件报告，检查网
络表导入的元件是否有误，可以通过下面所述操作完成。
1.选 择 菜 单 栏 中 的 “Tools（工 具）”
→
“Reports
（报告 ）” 命 令， 弹 出 “Reports（报 告 ）” 对 话 框， 如
图 12－55所示。
2.在 “Reports（报告）” 对话框中的 “AvailableRe-
ports（可用报告）” 区域内双击任一选项，将其添加到
“SelcetedReports（选择的报告）”中。
1）选择 “ComponentReport” 选项，生成元件报告。
2）选择 “BillofMaterialReport” 选 项，生成材 料
报表。
3）选择 “ComponentReport” 选项，生成元件引脚信息报告。
4）选择 “NetListReport” 选项，生成网络表报告。
5）选择 “ComponentReport” 选项，生成符号引脚报告
单击
按钮，弹出报告文件，显示不同的元件信息列表。
12.4.2 生成钻孔文件
钻孔数据主要包括颜色与可视性设置、钻孔文件参数设置及钻孔图的生成。
1.选 择 菜 单 栏 中 的 “Display（显 示）”
→
“Color／Visibility（颜 色 可 见 性）”，弹 出
“
ColorDialog（颜色）” 对话框，如图 12－56所示，设置如下参数。
1）在 “BoardGeometry”下勾选 “Outline”和 “Dimension”。
2）选择 “Stack－Up
→
Non－Conductor”，在 “Pin” 和 “Via” 下面勾选 “
*
＿Top” 和
“
*
＿Bottom”，选择 “DrawingFormat”，勾选 “All”选项，打开下面的所有项。
3）设置上面打开选项的颜色，完成设置后，单击 按钮，退出对话框。
2.选择菜单栏中的 “View （视图）”
→
“Zoom World（缩放整个范围）”，可以浏览整
个图样，如图 12－57所示。
543

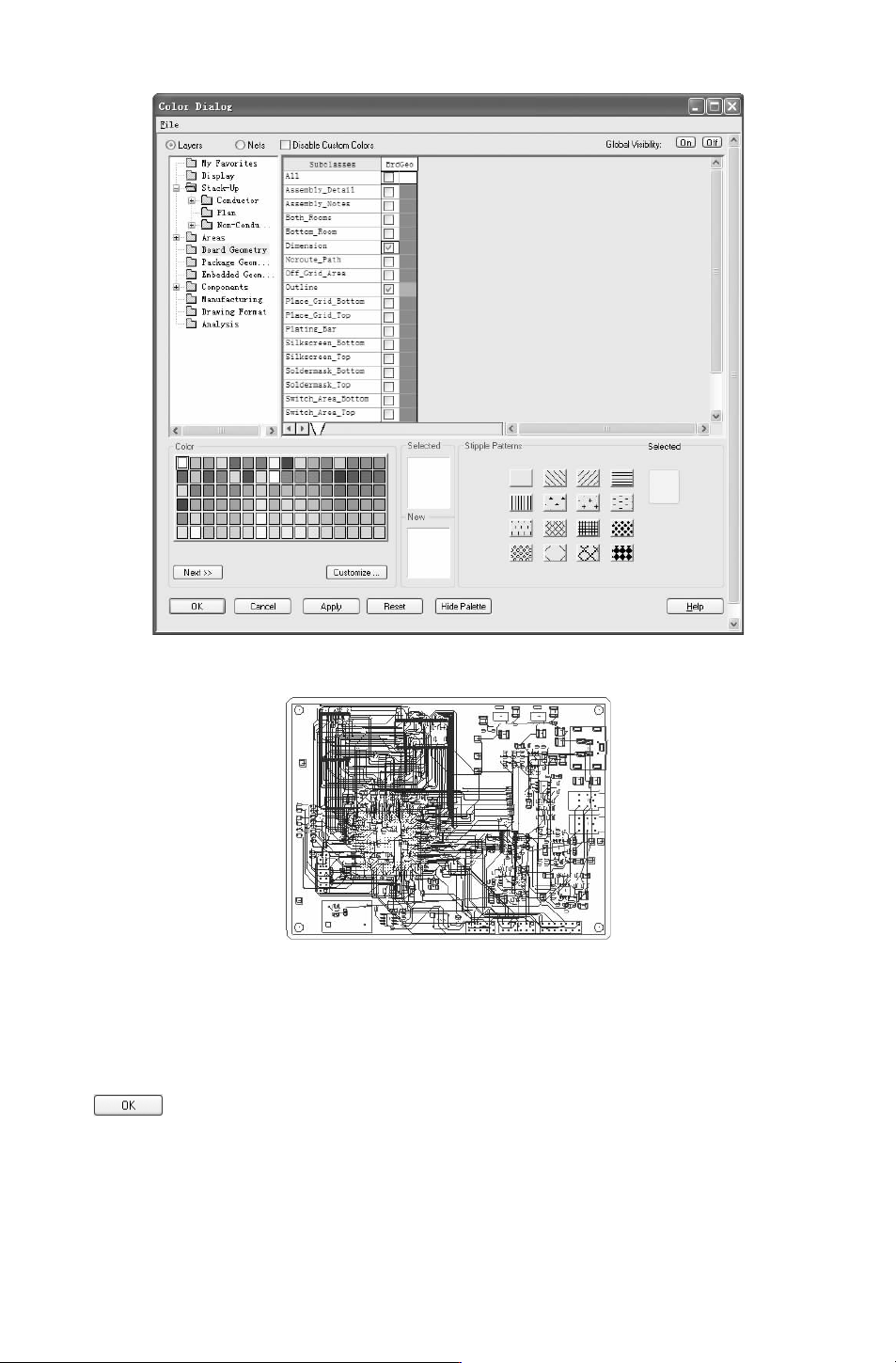

图 12－56 “ColorDialog（颜色）” 对话框
图 12－57 显示图样
3.选择菜单栏中的 “Manufacture（制造）”
→
“NC （NC）”
→
“DrillLegend（钻孔说
明）”，弹出如图 12－58所示的对话框。
4.一般情况下， “DillLegend（钻孔说明）” 对话框中的参数采用默认值，不用修改，
单击
按钮，可以产生钻孔图形及其统计表格，然后单击鼠标，统计表格就可以放置
在鼠标单击的位置上，如图 12－59所示。
5.在完成这一步后，同时也生成了钻孔图，如图 12－60所示，保存文件。
6.选择菜单栏中的 “File（文件）”
→
“Viewlog（查看日志）” 命令，可以查看 ncleg-
end.log文件，如图 12－61所示。
