6 . G e n e r a l （ 通 用 ） 选项 卡 打开 “ G e n e r a l （ 通 用） ” 选项 卡， 该 选项 卡 主要 描 述符 号 的属 性 。 在 “ P r o p e r t i e s （ 属 性 ） ” 栏 显 示 元 件 符 号 的 属 性 ； 在 “ T e x t （ 文 本 ） ” 栏 显 示 所 有 符 号 中的 文 字。 7 . S y m b o l P i n s （ 元件 符 …
5） “KeepSymbolsAssociated”：选择此选项，当封装的引脚列表变更了就会同时更新符
号的引脚列表，确保封装和符号的对应。
6）“GlobalPins栏”：显示应用于所有通道的引脚列表。
7）“PhysicalPins栏”：显示物理引脚号，映射的逻辑引脚和通道。
8）“Pins栏”：不用通过单击的方法来选择需要的引脚，可以进行多个引脚的选择。
4.PartTable选项卡
打开 “PartTable” 选项卡，如图 2－62所示，显示元件的整体属性以及排列顺序。
图 2－62 “PartTable” 选项卡
5.“Symbol（符号）”
在项目管理器窗口中单击 “Symbol（符号）” 选项，打开元件符号编辑器。在符号编辑
器中可以查看完成的符号信息，可以查看符号的图形，如图 2－63所示，共有 “General（通
用）”、 “SymbolPins（符号引脚）” 和 “Find（查找）” 三个选项卡，在右侧显示元件符号
的缩略图，更直观地显示元件符号信息。
图 2－63 符号编辑器
73
6.General（通用）选项卡
打开 “General（通用）”选项卡，该选项卡主要描述符号的属性。
在 “Properties（属性）” 栏显示元件符号的属性；在 “Text（文本）” 栏显示所有符号
中的文字。
7.SymbolPins（元件符号引脚）选项卡
（1） 打开 “SymbolPins”选项卡，如图 2－64所示，可以输入符号引脚和确定符号的大
小，还可以修改存在的引脚的信息和符号尺寸。
（2） “PreservePinPosition”：勾选此复选框，符号外形改变时，引脚的位置以及引脚关
联的属性和引脚文字将不会调整；不勾选，则文字动态调整。一般选择这个选项。
（3） “LogicalPins”：显示所有符号引脚相关的属性。
（4） “SymbolOutline栏”：确定符号相对于原点的长度和宽度。
（
5）“MovePins栏”：单击箭头可以移动选择的引脚。一次可以移动一个格。
8.Find（查找） 选项卡
打开 “Find（查找）” 选 项 卡，如 图 2－65所 示，可 以 根 据 不 同 的 条 件 查 找 相 应 的
文件。
图 2－64 “SymbolPins”选项卡 图 2－65 “Find（查找）” 选项卡
（1） “FilterforObjectSelection”：项目选择的过滤器。
（2） “FindByName”：通过名称进行查找。
9.“Symbol（符号）”
Part－table文件是一个 ASCII文件，用于灵活构造部件以满足用户不同需要。任何文本
编辑器均可编写或修改该文件，注意文件内容必须符合图例格式，如图
2－66所示。
该文件在 “PtfEditor－part.ptg”编辑器中编辑，如图 2－67所示。
83

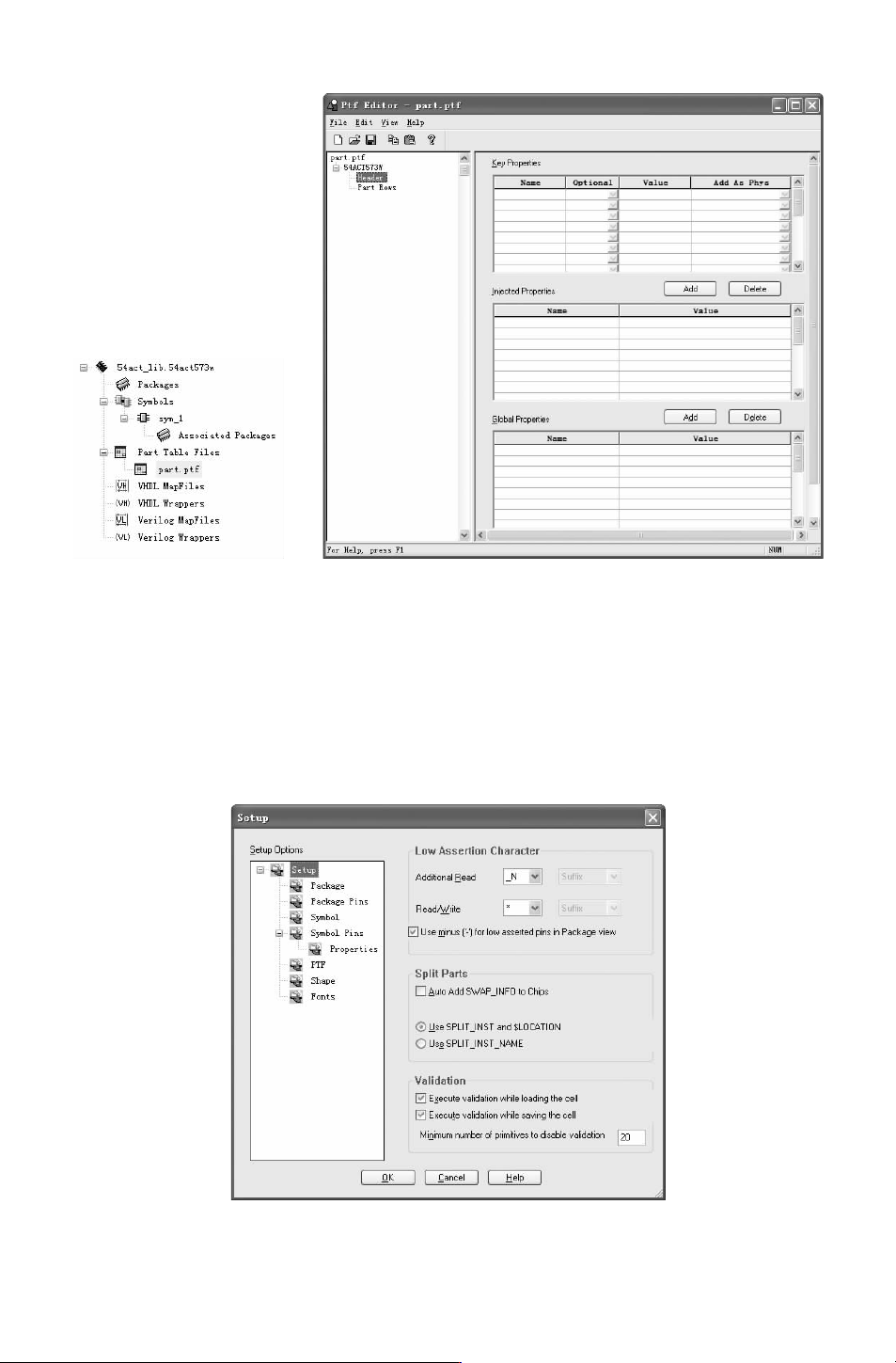

图 2－66 项目管理器 图 2－67 “PtfEditor－part.ptf” 编辑器
2.5.3 环境设置
在 PartDeveloper编辑环境下，需要根据要绘制的元件符号、封装等类型对编辑器环境
进行相应的设置。主要有用户面值、引脚后缀有效字符、封装属性等。
选择菜单栏中的 “Tools（工具）”
→
“Setup（设置）” 命令，将弹出 “Setup（设置）”
对话框，如图 2－68所示在此对话框内完成元件编辑器的相关设置。
图 2－68 “Setup（设置）” 对话框
