“ W o r s t － C a s e ／ S e n s i t i v i t y o p t i o n s （ 最坏 情 况分 析 的参 数 选项 ） ” ： 图 8 － 1 1 “ A n a l y s i s （ 分 析） ” 选 项卡 — — —最 坏情 况 分析 ● “ V a r y d e v i c e s t h a t h a v e ” ： 分析 的 偏差 对 象。 ● “ L i m i t d e …
“Outputvariable（选择分析的输出节点）”。
“
MonteCarlooptions”：显示蒙特卡罗分析的参数选项。
●
“Numberofruns”：分析采样的次数。
●
“Usedistribution”：使用的器件偏差分布情况 （正态分布、均匀分布或自定义）。
●
“Randomnumberseed”：蒙特卡罗分析的随机种子值。
●
“Savedatafrom”：保存数据的方式。
“
Moresettings”：单击此按钮，弹出如图 8－10所示的对话框。
图 8－10 “MouteCarlo／Worst－CaseOutputFileoptions” 对话框
在 “Find（查找）”下拉列表框中显示如下选项：
●
“YMax”：求出每个波形与额定运行值的最大差值。
●
“Max”：求出每个波形的最大值。
●
“Min”：求出每个波形的最小值。
●
“Rise＿edge”：找出第一次超出域值的波形。
●
“Fall＿edge”：找出第一次低于域值的波形。
●
“Threshold”：设置域值。
●
“Evaluateonlywhenthesweepvariableisintherange”：定义参数允许的变化范围。
●
“Listmodelparametervaluesintheoutputfileforeachrun”：是否在输出文件里列出模型
参数的值。
8.3.8 最坏情况分析 （Worst－Case／Sensitive）
最坏情况分析也是一种统计分析，是指电路中的元器件参数在其容差域边界点上选取某
种组合时所引起的电路性能的最大偏差分析，最坏情况分析就是在给定元器件参数容差的情
况下，估算出电路性能相随标称值时的最大偏差。
在 “SimulationSetting（仿 真设置）” 对 话 框 中 打 开 “Analysis（分 析）” 选 项 卡，在
“Analysistype（分析类型）” 下拉列表框中选择 “TimeDomain（Transient） （瞬态特性分
析）”，在 “
Options（选项）” 选项组中选中 “MonteCarlo／Worst－Case（蒙托卡诺统计分
析）”，在右面选择 “Worst－Case／Sensitive（最坏情况分析）” 单选钮，进行最坏情况分析
仿真参数设置，如图 8－11所示。
232
“Worst－Case／Sensitivityoptions（最坏情况分析的参数选项）”：
图 8－11 “Analysis（分析）”选项卡———最坏情况分析
●
“Varydevicesthathave”：分析的偏差对象。
●
“Limitdevicestotype”：起作用的偏差器件对象。
●
“Savedatafromeachsensitivityrun”：勾选此复选框，将每次灵敏度分析的结果保存入
“.OUT输出文件”。
“Moresettings”：单击此按钮，弹出如图 8－12所示的 “moresetting”对话框。
图 8－12 “MonteCarlo／Worst－CaseOutputFileOptions” 对话框
在 “Find（查找）”下拉列表中显示如下选项：
●
“YMax”：求出每个波形与额定运行值的最大差值。
●
“Max”：求出每个波形的最大值。
●
“Min”：求出每个波形的最小值。
●
“Rise＿edge”：找出第一次超出域值的波形。
●
“Fall＿edge”：找出第一次低于域值的波形。
●
“Threshold”：设置域值。
332
●
“Evaluateonlywhenthesweepvariableisintherange”：定义参数允许的变化范围。
●
“Worst－Casedirection”：设定最坏情况分析的趋向，包括 “Hi”、“Low”两个选项。
●
“Listmodelparametervaluesintheoutputfileforeachrun”：是否在输出文件里列出模型
参数的值。
8.3.9 参数分析 （ParameterSweep）
参数分析是针对电路中的某一参数在一定范围内做调整，利用仿真分析得到清晰又直观
的波形结果，利用曲线迅速确定该参数的最佳值，参数扫描可以与直流、交流或瞬态分析等
分析类型配合使用，对电路所执行的分析进行参数扫描，对于研究电路参数变化对电路特性
的影响提供了很大的方便。在分析功能上与蒙特卡罗分析和温度分析类似，它是按扫描变量
对电路的所有分析参数扫描的，分析结果产生一个数据列表或一组曲线图。同时用户还可以
设置第二个参数扫描分析，但参数扫描分析所收集的数据不包括子电路中的器件。
在 “SimulationSetting（仿 真设置）” 对 话 框 中 打 开 “Analysis（分 析）” 选 项 卡，在
“Analysistype（分析类型）” 下拉列表框中选择 “TimeDomain（Transient） （瞬态特性分
析）”，在 “Options（选项）” 选项组中选中 “ParametricSweep（参数扫描）”，在右面显示
参数分析仿真参数设置，如图
8－13所示。

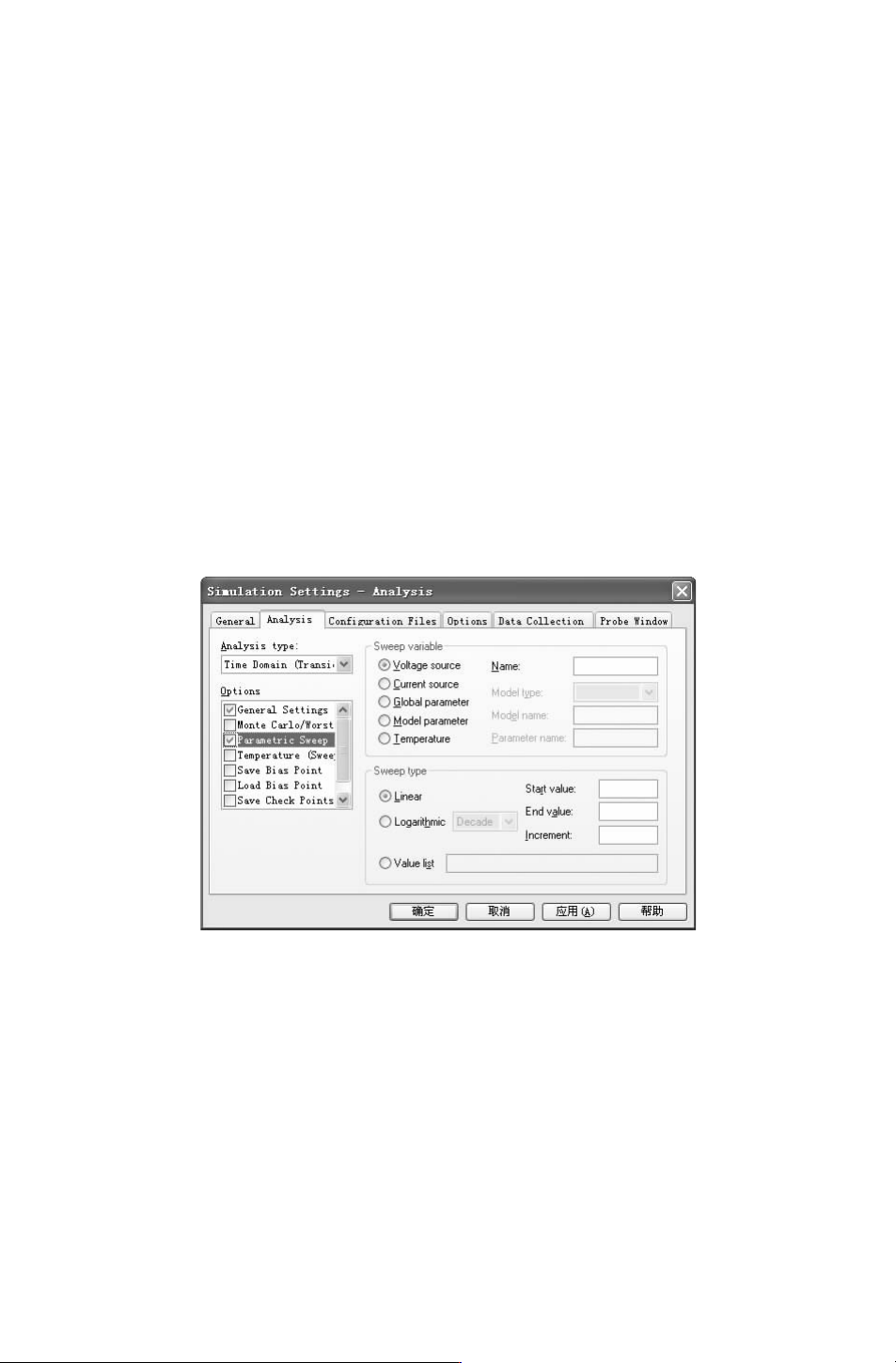

图 8－13 “Analysis（分析）”选项卡———参数分析
1.“Sweepvariable（参数扫描自变量类型）”
1）“Voltagesource”：电压源。
2）“Currentsource”：电流源。
3）“Name”：在该文本框中输入电压源或电流源的元件序号，如 “V1”、“I2”。
4）“Globalparameter”：全局参数变量。
5）“Modelparameter”：以模型参数为自变量。
6）“Temperature”：以温度为自变量。
7）“Parametername”：使用 “Globalparameter”或 “Modelparameter”时的参数名称。
