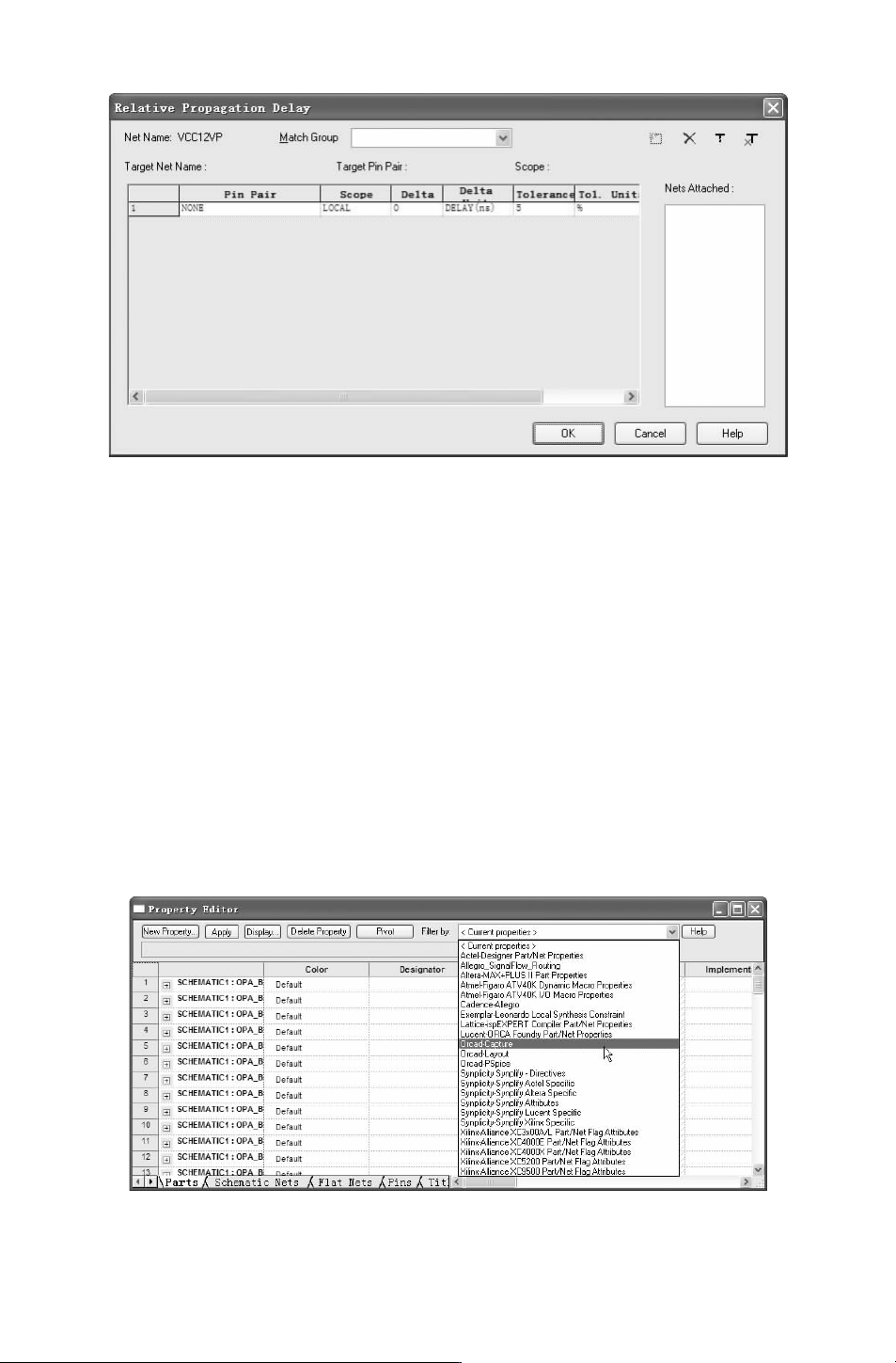

图 5－36 传输延迟对话框 （三）
●
“Scope”：范围，在下拉列表中显示包括 Global、Local两项。
■
“Global”：在同一匹配组不同的网络间定义属性。
■
“Local”：在同一匹配组不同的引脚对间定义属性。
●
“Delta”：组中所有网络匹配目标网络的相对值。
●
“DeltaMinRule”：相对值的单位。
●
“Tolerance”：指定引脚对最大可允许传输延迟值。
●
“Tol.Unit”：指定允许传输延迟值的单位，分为％、ns和 mis。
4.添加元件属性
Footprint属性是原理图与 PCB链接的枢纽，只有元件添加了 Footprint属性才能真正建立
连接，Room属性是封装元件布局的关键，下面介绍如何在原理图中添加不同属性。
选中功能电路的模块，然后编辑属性。打开 “filterby（过滤器）” 下拉列表，显示不同
图 5－37 元件属性编辑
属性，如图 5－37所示，选择不同选项，在 “Parts（元件）”选项卡中显示添加的属性。
301

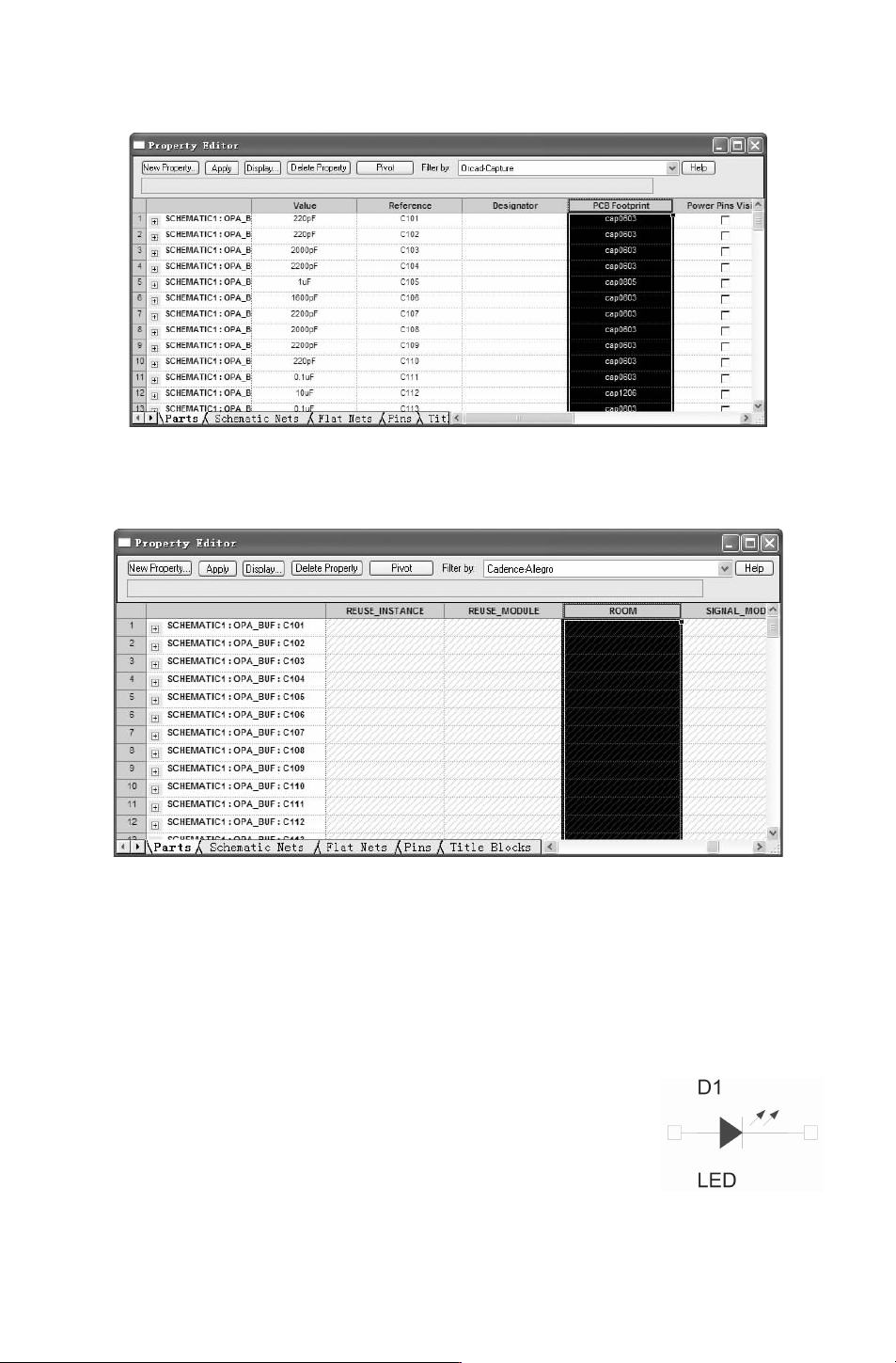

1）选择 “Orcad－Capture”，添加 “PCBFootprint” 属性，如图 5－38所示。
图 5－38 选中属性
2）选择 “Cadence－Allegro”，添加属性 “Room” 属性，如图 5－39所示。
图 5－39 选中属性
3）在 “Filterby（过滤器）” 下拉列表中选择 “Currentproperties”，显示元件添加的
属性。
图 5－40 选择的元件
5.3.2 参数设置
编辑元件属性主要是修改元件参数值及元件序号，因此可以单独有针对性地修改元件参
数值或元件序号。具体操作步骤如下：
双击图 5－40中的元件序号或元件名，也可选中元件序号或元件
名执行菜单命令或右键命令，弹出如图 5－41所示的 “DisplayProp-
erties（显示属性）”对话框，此对话框包含以下 5个部分。
1.“Name（名称）”
显示为 “PartReference（元件序号）”或 “Value（元件名）”。
401

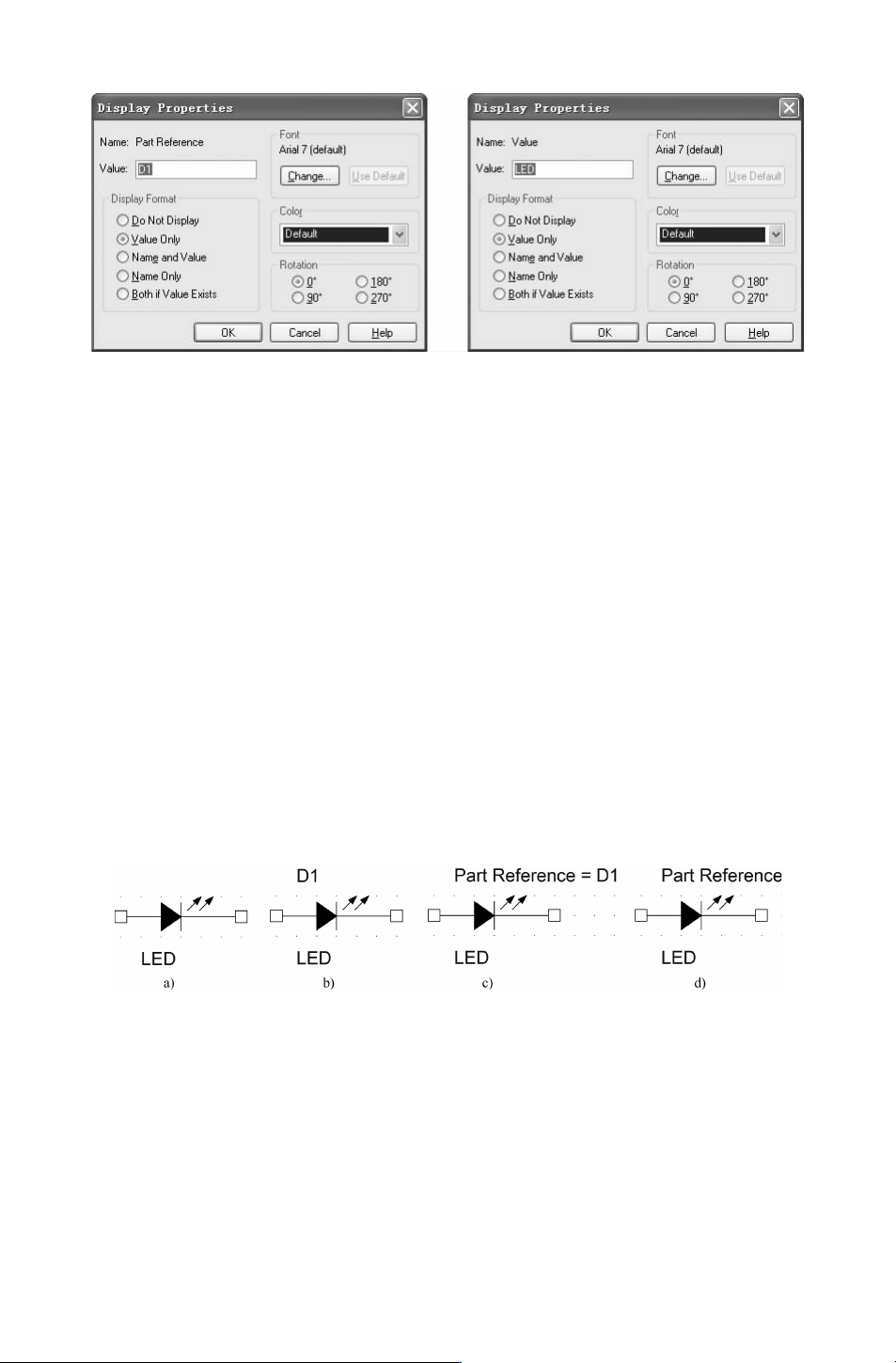

图 5－41 “DisplayProperties（显示属性）”对话框
“Value（参数值）”：在该文本框中显示对应的元件序号或元件名称，在图 5－41中显示
元件序号为 “D1”，元件名称为 “LED”。
2.“DisplayFormat”：显示格式
主要设置元件在原理图中显示的参数格式。以图 5－42为例，在此选项组中的 “Name
（名称）”为 “Value”，“Value（参数值）” 为 “D1”。
1）“DoNotDisplay”：不显示。选择该项后，在原理图中隐藏设置的参数。即原理图中
不显示元件序号 D1，如图 5－42a所示。
2）“ValueOnly”：只显示参数值。原理图中只显示参数值元件序号 “D1”，如图 5－42b
所示。
3） “NameandValue”：同时显示名称和参数值。原理图中同时显示元件序号名及序号
值，如图
5－42c所示。
4）“NameOnly”：只显示名称，原理图中同时显示元件序号名，如图 5－42d所示。
5）“BothifValueExists”：如果在 “Value（参数值）” 一栏中输入内容，则同时显示名
称和参数值，如图 5－42c所示；若 “Value（参数值）” 一栏中无内容，则不显示设置的参
数，如图 5－42a所示。
图 5－42 设置元件参数显示
3.Font：字体设置
单击 “Change（改变）”按钮，弹出如图 5－43所示的 “字体” 对话框，在该对话框中
设置字体、字形及大小。
经过字体改变后，若想返回默认，单击 “UseDefault（使用默认）” 按钮，即可返回软
件初始设置。
4.Color：颜色设置
在如图 5－44所示的下拉列表中选择所需的颜色设置。若选择 “Default（默认）” 选项，
