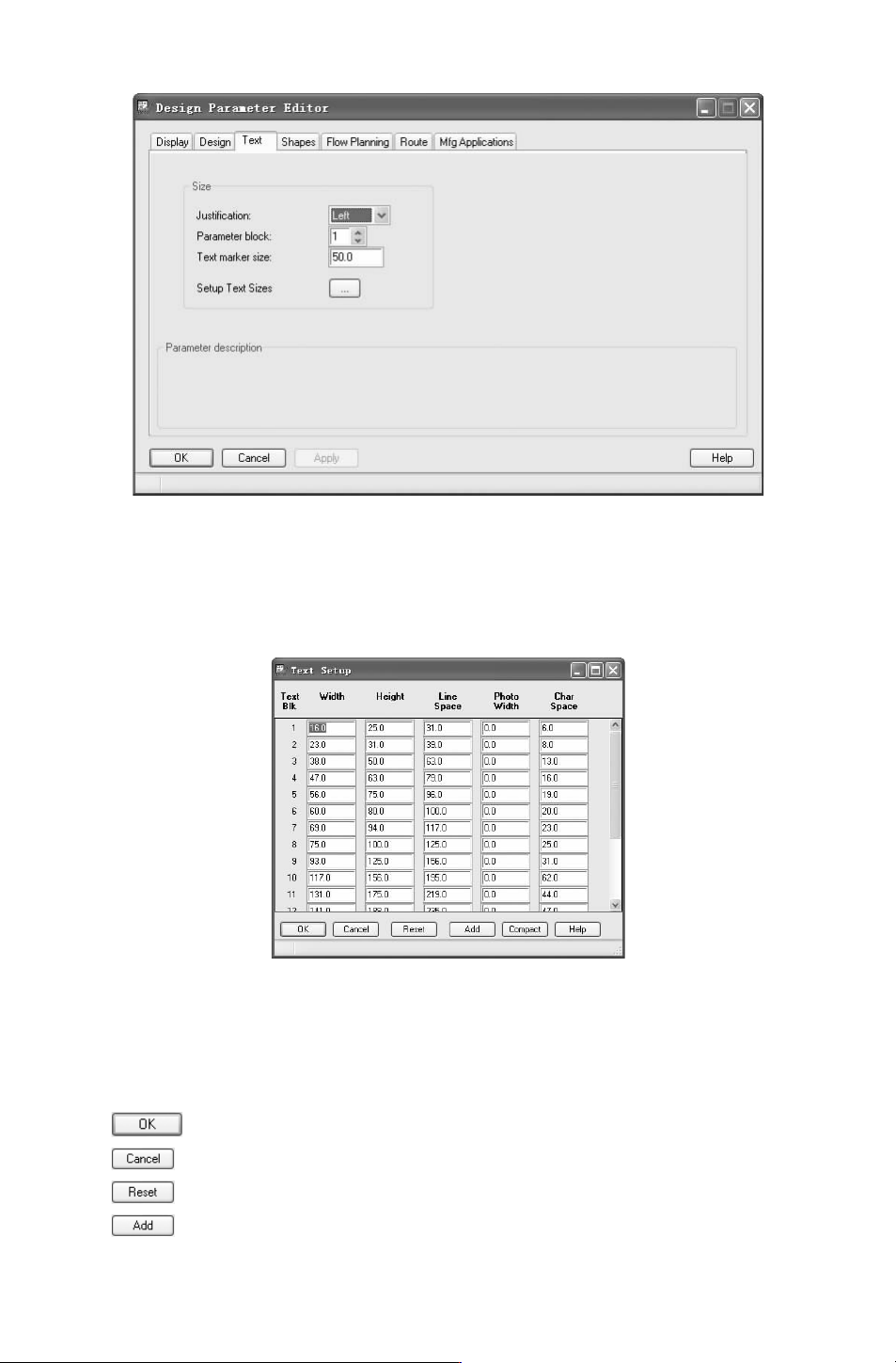

图 10－13 “Text（文本）”对话框
●
“SetupTextSize”：字体设置。单击此按钮，弹出如图 10－14所示的 “TextSetup（文
本设置）” 对话框。通过该对话框可方便直观地设置需要的文字大小，或者对已有的
文字大小进行修改。
图 10－14 “TextSetup（文本设置）”对话框
该对话框中可以设置的标题有： “TextBIK （字体类型）”、 “Width（宽度）”、 “Height
（高度）”、“LineSpace（行间距）”、“PhotoWidth（底片上的字宽）” 和 “CharSpace（字间
距）”。
●
：完成设置后，单击此按钮，确认设置，退出对话框。
●
：单击此按钮，取消设置操作，退出对话框。
●
：单击此按钮，重置参数。
●
：单击此按钮，添加新的文字类型。
072
●
：单击此按钮，合并所有类型，默认有 16种中文字样式。
●
：帮助。
4.“Shapes（外形）”选项卡
打开 “Shape（外形）”选项卡，如图 10－15所示，设置页面属性，包括 3个选项组。

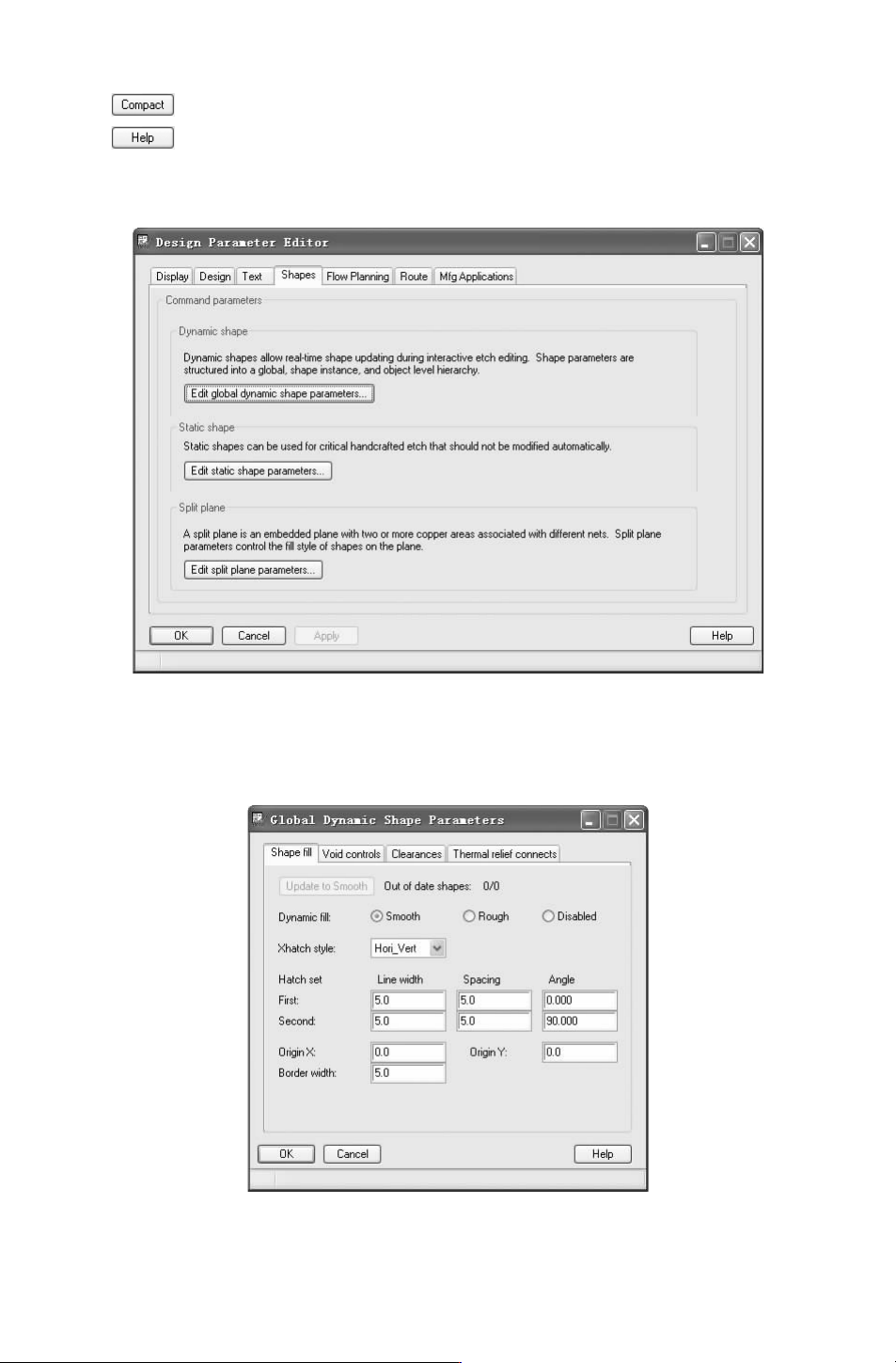

图 10－15 “Shape（外形）”选项卡
（1） “Editglobaldynamicshapeparameters”：单击此按钮，弹出如图 10－16所示的 “Global
DynamicShapeParameters（全局动态形体参数）”对话框，编辑全局动态形体参数。
图 10－16 “GlobalDynamicShapeParameters（全局动态形体参数）” 对话框
172
（2） “Editstaticshapeparameters”：单击此按钮，弹出如图 10－17所示的 “StaticShape
parameters
（静态形体参数）” 对话框，编辑静态形体参数。
（3）“Editsplitplaneparameters”：单击此按钮，弹出如图 10－18所示的 “SplitPlanePa-
rams（分割平面层参数）” 对话框，编辑分割平面层参数。

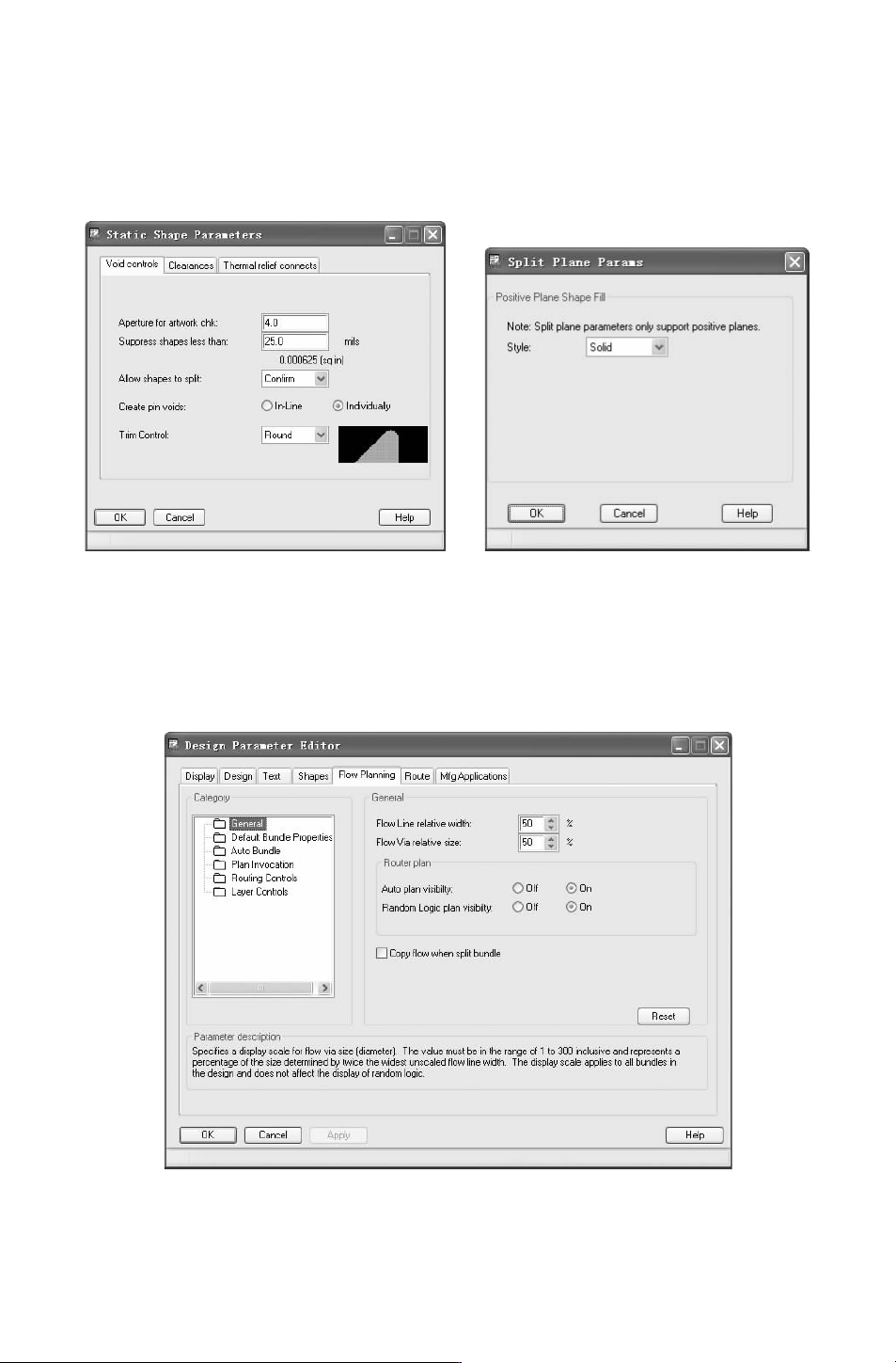

图 10－17 “StaticShapeparameters
（静态形体参数）”对话框
图 10－18 “SplitPlaneParams
（分割平面层参数）” 对话框
5.FlowPlanning（流程规划）选项卡
打开 “FlowPlanning（流程规划）” 选项卡，如图 10－19所示，设置电路板流程，包括
2个选项组。
图 10－19 “FlowPlanning（流程规划）”选项卡
