6 . 编 辑 元器 件 属性 。 在图 样 上放 置 完元 器 件后 ， 用户 要 对每 个 元 器 件 的 属 性 进 行 编 辑 ， 包 括 元 器 件 标 识 符、 序号 、 型号 等 。 1 ） 编 辑元 件 值。 双 击电 阻 元件 的 元 件 值 R E S I S T O R ， 弹 出 “ D i s p l a y P r o p e r t i e s （ 显 示 属 性） ” 对话 框， 在 “ V a l u …
图 6－150 选择开关元件 图 6－151 选择电感元件 图 6－152 选择晶体管元件
图 6－153 原理图中所需的元件
图 6－154 完成元件布局
651
6.编辑元器件属性。
在图样上放置完元器件后，用户要对每个元器件的属性进行编辑，包括元器件标识符、
序号、型号等。

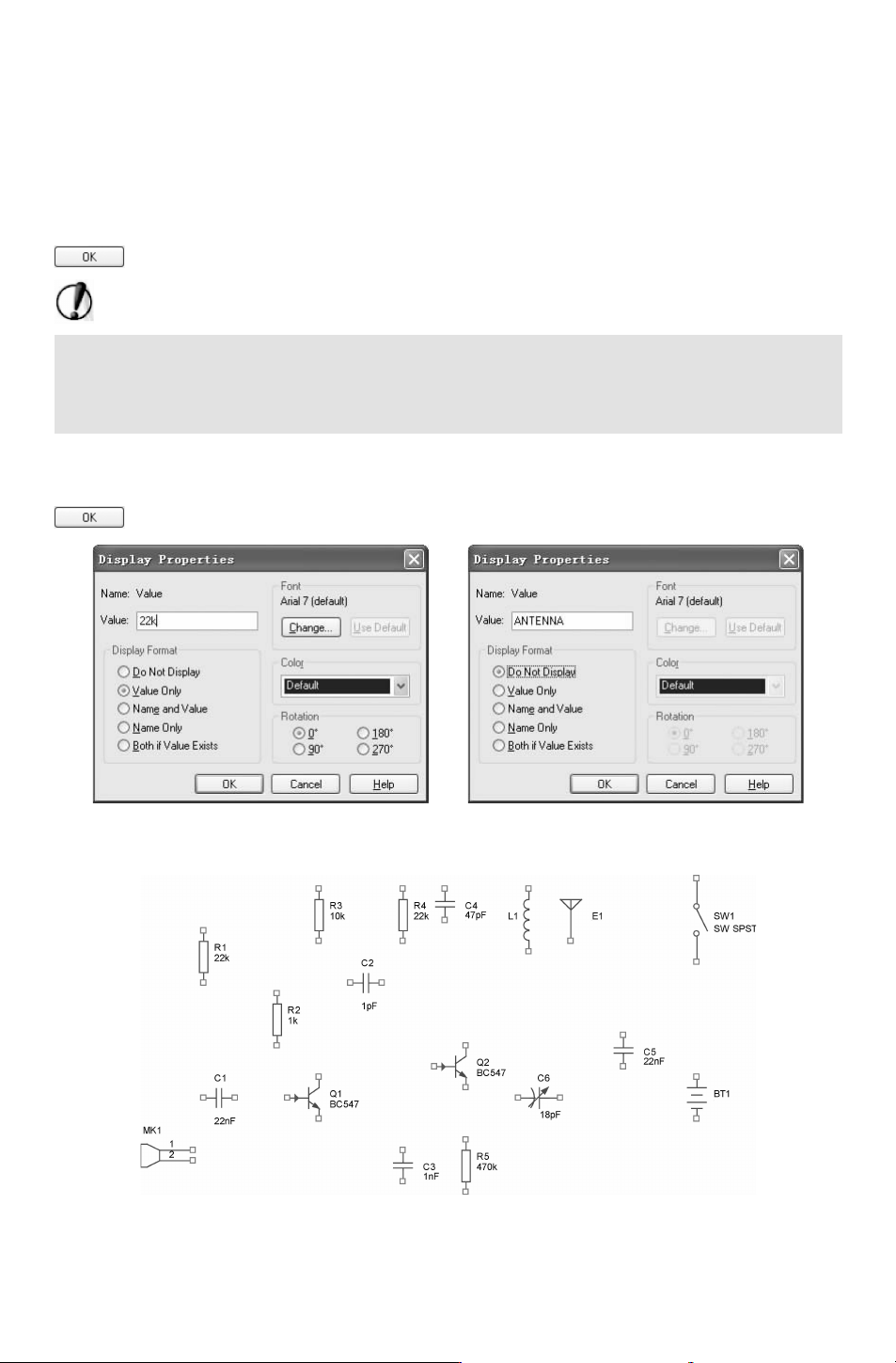

1） 编辑元件值。双击电阻元件的元件值 RESISTOR，弹出 “DisplayProperties（显示属
性）”对话框，在 “Value（值）” 文本框中 修改元件 值为 22k，如图 6－155所 示。单 击
按钮，退出对话框，完成修改。
注意：
电阻 R的单位为
Ω
，由于在网络表过程中不识别该字符，因此原理图在创建过程中
不标注该符号。同时，电容 C单位其中有
μ
，该符号同样不识别，若有用到时，输 入
u替代。
2）设置元件值显示。双击天线元件 E1的元件值 ANTENNA，弹出 “DisplayProperties
（显示属性）” 对话框，选择 “DoNotDisplay（不显示）” 选项，如图 6－156所示。单击
按钮，退出对话框，在图样上不显示该元件值。
图 6－155 修改元件值 图 6－156 设置元件值
同样的方法设置原理图中其余元件，设置好元器件属性的电路原理图如图 6－157所示。
图 6－157 元件属性编辑结果
751
7.元件布线
选择菜单栏中的 “Place（放置）”
→
“Wire（导线）” 命令或单击 “Draw （绘图）” 工
具栏中的 “Placewire（放置导线）” 按钮 ，在原理图上布线，如图 6－158所示。
图 6－158 完成原理图布线
8.文本注释
选择菜单栏中的 “Place（放置）”
→
“Text（文本）” 命令，或单击 “Draw （绘图）”
工具栏中的 “Placetext（放置文本）”按钮 ，启动放置文本字命令后，弹出如图 6－159所
示的 “PlaceText（放 置 文 本）” 对 话 框，在 空 白 栏 中 输 入 要 标 注 的 文 本，单 击 下 方 的
按钮，系统将弹出字体设置对话框，用户可以在里面设置文字大小，如图 6－160
所示。
图 6－159 文本属性设置对话框 图 6－160 “字体” 对话框
单击 按钮，完成字体设置。
单击
按钮后，光标上带有一个矩形方框。移动光标至需要添加文字说明处，单
击鼠标即可放置文本字。最终结果如图
6－161所示。
9.放置原理图符号
选择菜单栏中的 “Place（放置）”
→
“Picture（图片）” 命令，弹出选择图片对话框，
选择图片 “TITLE.JPG”，单击 按钮，将图片添加到原理图中。
光标附有一个浮动的图片，移 动 光 标 到 指 定 位 置，单 击 鼠 标，确 定 放 置 位 置，如
