2）选中需要的元件 “MC7812／TO”，单击 按钮，在系统中加载该元件所在的库文
图 6－119 放置元件 MC7812／TO
件 “Regulator.olb”，在 “Library（库）” 列表框中显示已加
载元件库，在 “PartList（元件列表）” 列表框中显示该元
件库中的元件，在面板中显示元件符号的预览。
单击 “PlacePart（放置元件）” 按钮 或双击元件名
称，将选择 的 芯 片 “MC7812／TO” 放 置 在 原 理 图 上，如
图 6－119所示。
5.添加元件
单击 “Draw （绘图）” 工具栏中的 “Placepart（放置元件）”按钮 ，打开 “PlacePart
（放置元件）” 面板，选择 “TRANSISTOR.olb（晶体管元件库）”，在 “Part（元件）” 文本
框中输入 “2N3904”，在下面的 “PartList（元件列表）” 列表中显示符合条件的元件，找
到晶体管元件 “2N3904”，如图 6－120所示，选择晶体管元件放置在原理图中。
打开 “PlacePart（放置元件）” 面板，选 择 “TRANSISTOR.olb（晶体管 元件库）”，
在 “Part（元件）” 文本框中输入 “2N3906”，在下面的 “PartList（元件列表）” 列表中
显示符合条件的元件，找到晶体管元件 “2N3906”，如图 6－121所示，选择元件放置在
原理图中。
图 6－120 选择元器件 2N3904
图 6－121 选择元器件 2N3906
1）放置二极管元器件。在 “PlacePart（放置元件）” 面板中选择 “Discrete.olb（分立
541
式元件库）”，在元器件过滤列表框中输入 “DIODE”，在元件预览窗口中显示符合条件的元
器件，如图 6－122所示。在元器件列表中选择 “DIODE”，将元器件放置到图样空白处。
2）放置发光二极管元器件。在 “PlacePart（放置元件）” 面板中选择 “Discrete.olb
（分立式元件库）”，在元器件过滤列表框中输入 “led”，在元件预览窗口中显示符合条件的
元器件，如图 6－123所示。在元器件列表中选择 “LED”，将元器件放置到图样空白处。
3）放置整流桥 （二极管） 元器件。在 “PlacePart（放置元件）” 面板中选择 “Dis-
crete.olb（分立式元件库）”，在元器件过滤列表框中输入 “briDGE”，在元件预览窗口中显
示符合条件的元器件，如图 6－124所示。在元器件列表中选择 “BRIDGE”，将元器件放置
到图样空白处。

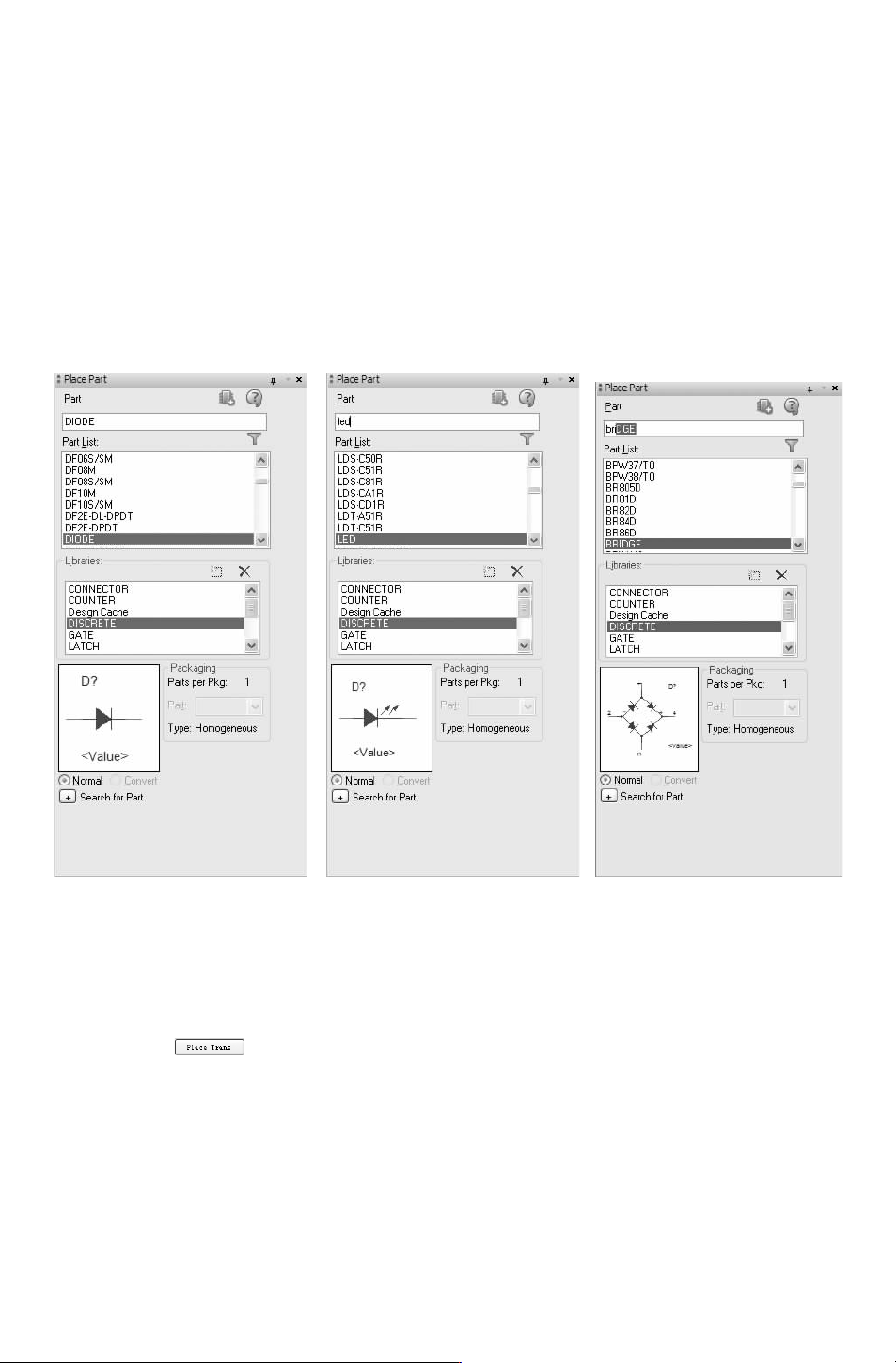

图 6－122 选择元器件 DIODE
图 6－123 选择元器件 LED 图 6－124 选择元器件 BRIDGE
4）放置变压器元器件。在 “PlacePart（放置元件）” 面板中选择 “Discrete.olb（分立
式元件库）”，在元器件过滤列表框中输入 “TRANSFORMERAIRCORE”，在元件预览窗口
中显示符合条件的元器件，如图
6－125所示。在元器件列表中选择 “TRANSFORMERAIR
CORE
”，单击 按钮，将元器件放置到图样空白处。
5）放置电阻、电容。在 “PlacePart（放置元件）” 面板中选择 “Discrete.olb（分立式
元件库）”，在元器件列表中分别选择图 6－126、图 6－127、图 6－128电阻和电容进行放置。
最终结果如图
6－129所示。
6.元件布局
基于布线方便的考虑，主要元件被放置在电路图中间的位置，完成所有元件的布局，如
图 6－130所示。
641
图 6－125 选择元器件 TRANSFORMERAIRCORE 图 6－126 选择元器件 CAPNP
图 6－127 选择元器件 CAPPOL
图 6－128 选择元器件 R2
