框左边的设置。
其中 “
Passes” 表示设置开始通道数，一般 “Passes”设置为 25；StartPass表示设置开
始通道数，如果 “Passes”设置为 25，这个值一般设置为 16； “RemoveMode”表示创建一
个非布线路径。当布线率很低时，Basic选项会自动生效。
2）在该对话框选择 “Smart（灵活）” 选项时，激活 “AutoRoute（自动布线）” 对话框
右边的设置，如图 12－43所示。

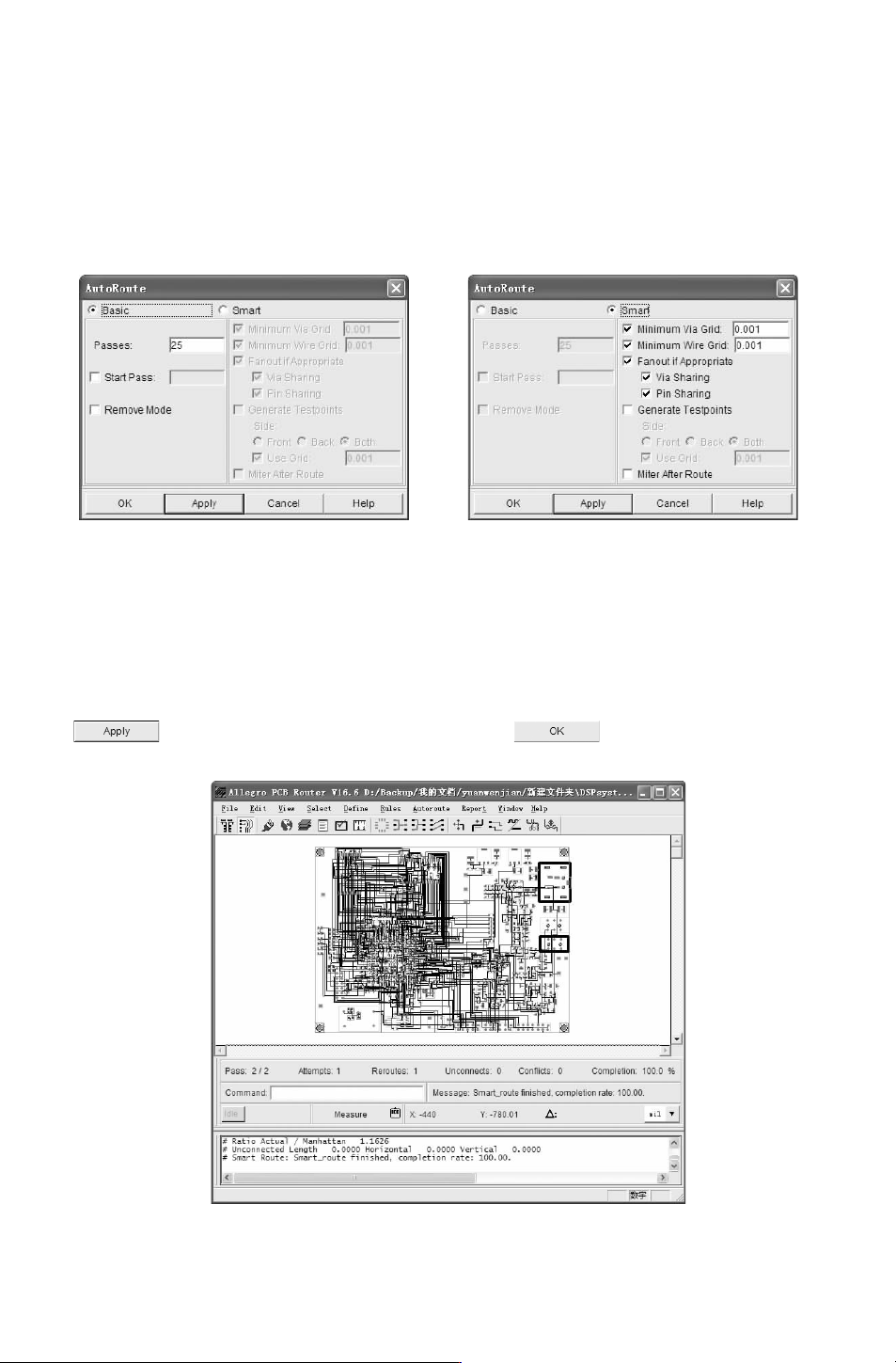

图 12－42　“AutoRoute（自动布线）”对话框 （一） 图 12－43　“AutoRoute（自动布线）”对话框 （二）
其中 “MinimumViaGrid”表示设置最小的贯穿口的格点； “Minimum WireGrid” 表示
设置最小的导线的格点；“FanoutifAppropriate” 表示避开 SMT焊盘到贯穿孔的布线；“Gen-
erateTestpoints” 选项表示是否产生测试点； “MiterAfterRoute” 表示改变布线拐角从 90°
到 45°。
3）在 “AutoRoute（自动布线）”对话框内选择 “Smart（灵活）” 选项，设置完毕后单
击 按钮，CCT开始布线。布线完成后，单击 按钮，关闭 “AutoRoute（自
动布线）” 对话框，系统会重新检查布线。如图 12－44所示。
图 12－44　CCT布线窗口
043
3.报告布线结果
1）选择菜单栏中的 “Report（报告）”
→
“RouteStatus（布线状态）”命令，可以看到
整个布线的状态信息，如图 12－45所示。
图 12－45　布线状态报告
2）关闭状态报告，选择菜单栏中的 “File（文件）”
→
“Quit（退出）” 命令，退出
CCT，将弹出如图 12－46所示对话框。
图 12－46　“SaveAndQuit”对话框
3）在 “SaveAndQuit” 对话框中单击 按钮修改保存的路径，单击 按
钮，退出 CCT窗口，系统 将自 动返 回到 AllegroPCBDesignGXL编辑窗口，如图 12－47
所示。
143
图 12－47　AllegroPCBDesignGXL编辑窗口
12.3　补泪滴
在导线和焊盘或者孔的连接处，通常需要补泪滴，以去除连接处的直角，加大连接面。
这样做有两个好处，一是在 PCB制作过程中，避免以钻孔定位偏差导致焊盘与导线断裂；
二是在安装和使用中，可以避免因用力集中导致连接处断裂。
添加泪滴是在电路板所有其他类型的操作完成后进行的，若不能直接在添加完泪滴的电
路板上进行编辑，必须删除泪滴后再进行操作。
1.自动添加
1）选择菜单栏中的 “Route（布线）”
→
“Gloss（优化设计）”
→
“Paramenters（参数
设定）” 命令，系统弹出 “GlossingController（优化控制）” 对话框，如图 12－48所示。
只勾选 “FilletandTaperedtrace（修整锥形线）”，并单击 按钮，弹出如图 12－49所示
的 “FilletandTaperedtrace（修整锥形线）”对话框，在该对话框中设置泪滴形状。
在 “GlobalOptions（总体选项 ）”选项组中：
●
“Dynamic”：勾选此复选框，使用动态添加泪滴。
●
“Curved”：勾选此复选框，在添加泪滴过程中允许出现弯曲情况，
●
“AllowDRC”：勾选此复选框，允许对添的泪滴进行 DRC检查。
●
“Unusednets”：勾选此复选框，在未使用的网络上添加泪滴。
在 “Objects（目标）”选项组下设置添加的泪滴形状。
