1 ） “ G i r d ” 区 域 用 于 设 置 格 点 。 其 中 “ M i n i m u m v i a g r i d ” 表 示 定 义 过 孔 的 最 小 格 点 ， 默认 值 为 0 . 0 1 ； “ M i n i m u m w i r e g r i d ” 表 示 定义 布 线的 最 小格 点 ，默 认 值为 0 . 0 1 。 2 ） F a n o u t 区 域 用 于 设 置 扇 出 。 其 中 …
“Testpoint”选项卡用于设置测试点的相关参数。

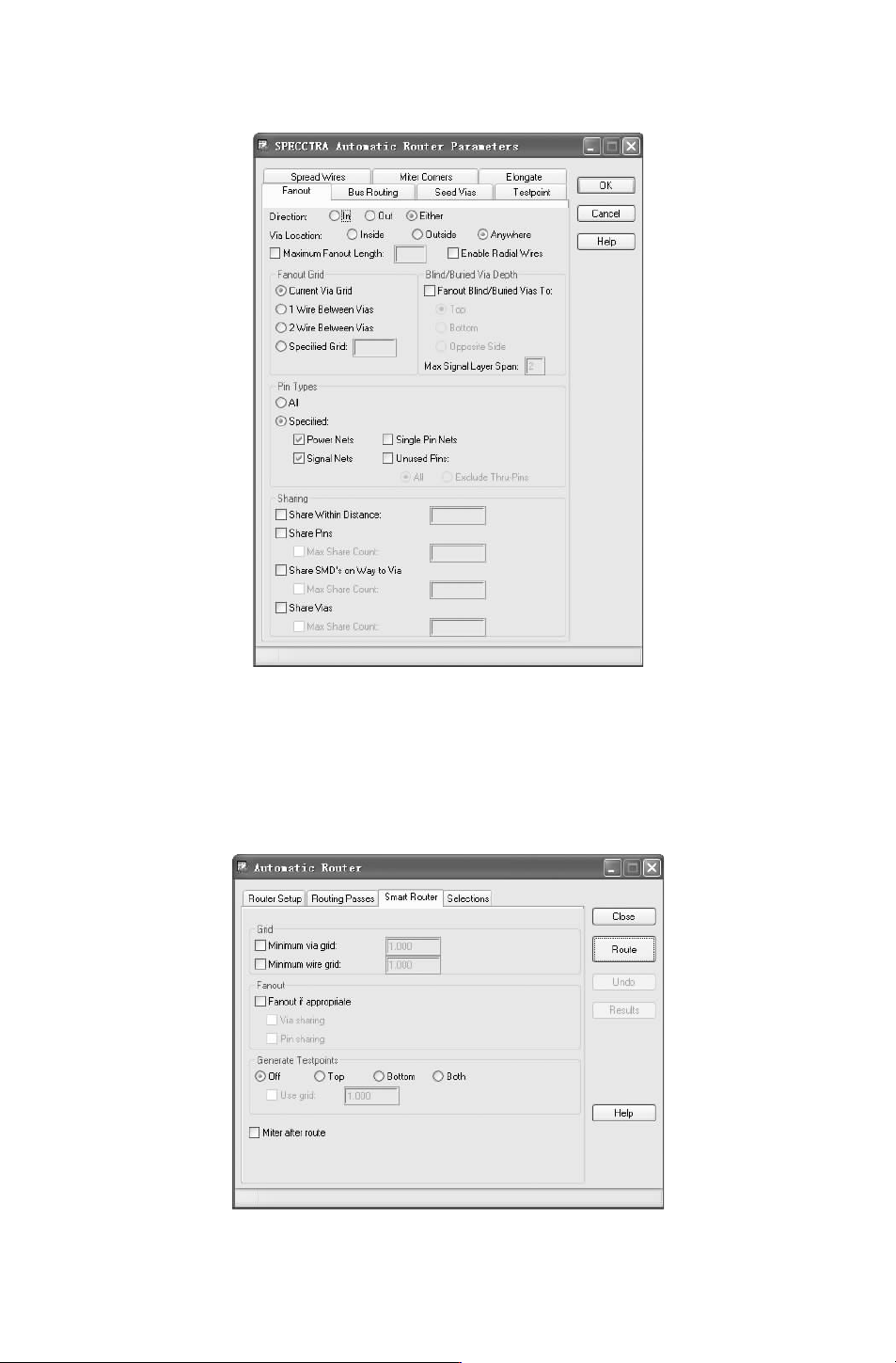

图 12－33 “SPECCTRAAutomaticRouterParameters”对话框
3.SmartRouter（灵活布线） 选项卡
“SmartRouter（灵活布线）” 选项卡只有在选项 “RouterSetup（布线设置）” 选项卡中
选中 “Usesmartrouter（使用灵活布线）”选项时才有效，如图 12－34所示。其组成内容及
介绍如下。
图 12－34 SmartRouter选项卡
533
1） “Gird” 区域用于设置格点。其中 “Minimum viagrid” 表示定义过孔的最小格点，
默认值为
0.01；“Minimumwiregrid”表示定义布线的最小格点，默认值为 0.01。
2）Fanout区域用于设置扇出。其中 “Fanoutifappropriate” 表示扇出有效； “Viasha-
ring”表示共享过孔；“Pinsharing” 表示共享引脚。
3）“GenerateTestpoints” 区域用于设置测试点。其中 “Off” 表示测试点将不会发生；
“Top” 表示测试点将在顶层产生； “Bottom” 表示测试点将在底层产生； “Both” 表示在两
个层面产生测试点。
4）“Milterafterroute”：在一般布线后采用斜接方式布线。
4.Selections（选集） 选项卡
在该选项卡内进行布线网络及元件的选择，如图 12－35所示，组成内容及介绍如下。
图 12－35 Selections选项卡
“Objectstoroute”：设置布线的项目。其中 “Entiredesign”选项选中时将会对整个 PCB
进行布线；“Allselected” 选项选中后将对在 “Availableobjects” 中选中的网络或元件进行
布线； “Allbutselected” 选项选中后正好与 “Allselected” 相反，将对在 “Availableob-
jects” 中没有选中的网络或元件进行布线。
可通过 “Objecttype”来选择在下面列表中显示的是 PCB的网络标识还是元件的标识，
当选择 “Nets” 时表示显示网络标识；而选择 “Components” 时表示显示元件的标识。
图 12－36 显示进度
完成参数设置后，单击 按钮，开始
进行自动布线，将出现一个自动布线进度显
示框， 如 图 12－36所 示。 单 击 进 度 框 中
按钮，可清楚的显示布线详细进度信
息，如图 12－37所示，单 击 “Summary（细
节）”将隐藏详细的进度信息，返回最初进度
对话框中。
633

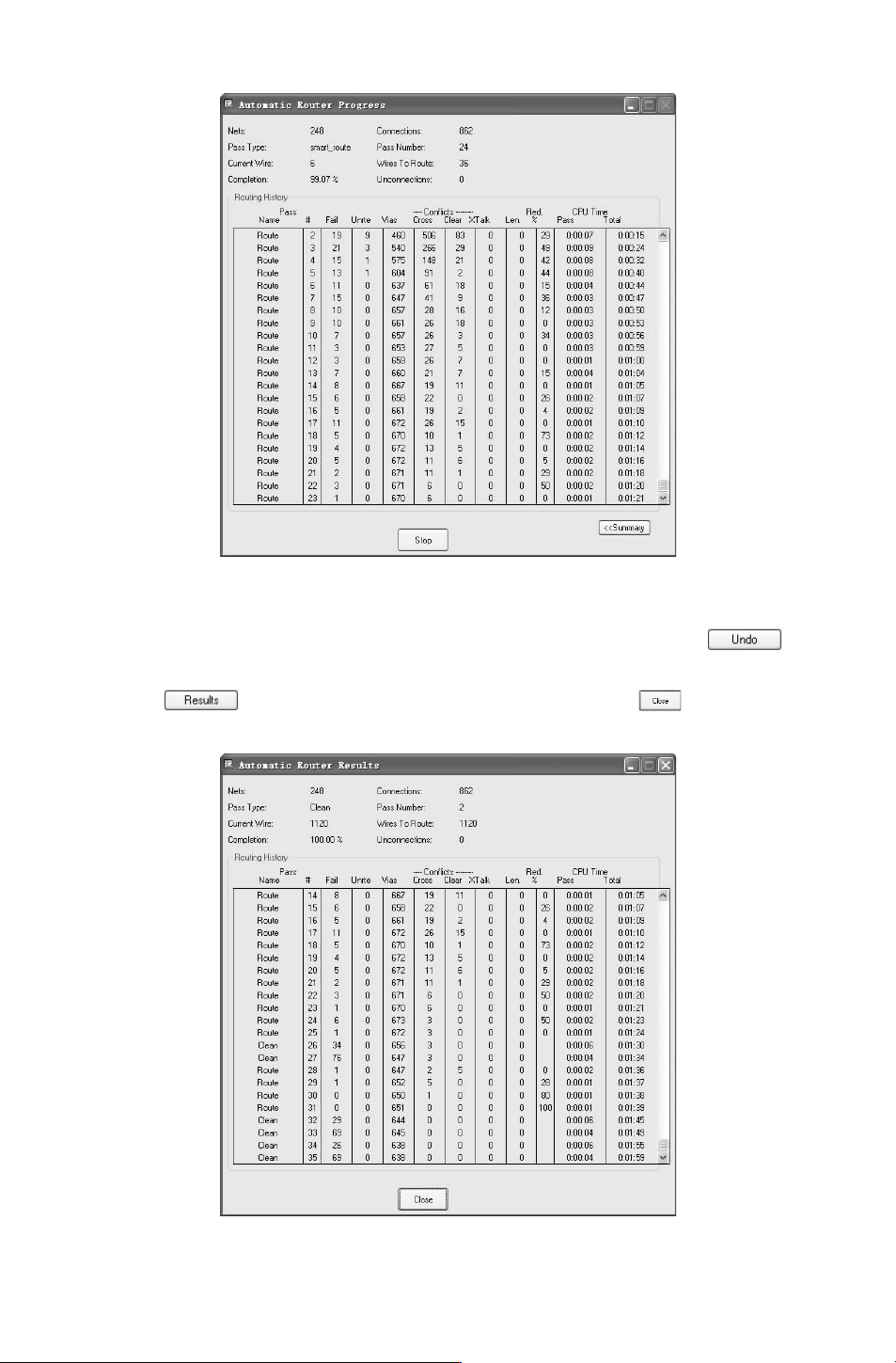

图 12－37 详细进度表
1）布线完成后，布线进度的对话框将会自动关闭，重新返回 “AutomaticRoute” 对话
框，如果对自动布线的结果不满意可用它来撤销此次布线，在对话框中单击 按钮即
可，然后重新设置各个参数，重新进行布线。
2）单击 按钮，显示布线结果，如图 12－38所示，单击 按钮，关闭结果显
示对话框。
图 12－38 显示布线结果
