（ 4 ） “ E d i t d r a f t i n g p a r a m e t e r s ” ：单 击 此按 钮 ，弹 出 如图 1 0 － 2 5 所示 的 “ D i m e n s i o n i n g p a - r a m e t e r s （ 标 注参 数 ） ” 对话 框 ，编 辑 标注 参 数。 图 1 0 － 2 5 “ D i m e n s i o n i n g p a r a m e t e …
（1） “Edittestprepparameters”：单击此按钮，弹出如图 10－22所示的 “Testprepparame-
ters
（测试参数）” 对话框，编辑测试参数。
（2）“Editthievingparameters”：单击此按钮，弹出如图 10－23所示的 “Thievingparame-
ters（变形参数）”对话框，编辑变形参数。
图 10－22 “Testprepparameters（测试参数）”对话框 图 10－23 Thievingparameters
（变形参数）” 对话框
（3）“Editsilkscreenparameters”：单击此按钮，弹出如图 10－24所示的 “Autosilkscreen
（丝印层编辑）”对话框，编辑丝印层参数。
图 10－24 “Autosilkscreen（丝印层编辑）” 对话框
472
（4） “Editdraftingparameters”：单击此按钮，弹出如图 10－25所示的 “Dimensioningpa-
rameters
（标注参数）” 对话框，编辑标注参数。
图 10－25 “Dimensioningparameters（标注参数）”
10.3 建立电路板文件
用 Allegro软件进行 PCB设计首先要建立一块空白电路板，然后定义层面、添加板外框
等，
Allegro本身提供两种建板模式：一种是使用向导，另一种是手动创建。
10.3.1 使用向导创建电路板
Allegro提供了 PCB设计向导，以帮助用户在向导的指引下建立 PCB文件，这样可以大
大减少用户的工作量。尤其是在设计一些通用的标准接口板时，通过 PCB设计向导，可以
完成外形、板层、接口等各项基本设置，十分便利。
操作步骤如下：
1.启动 PCBEditor。
2.选择菜单栏中的 “File（文件）”
→
“New （新建）” 命令，弹出如图 10－26所示的
“NewDrawing（新建图样）” 对话框。在 “DrawingName（图样名称）” 一栏里写入电路板
名称 “PCBBoard”。在 “DrwingType（图样类型）” 下拉列表中选择 “Board（Wizard）”。
图 10－26 “NewDrawing（新建图样）” 对话框
572

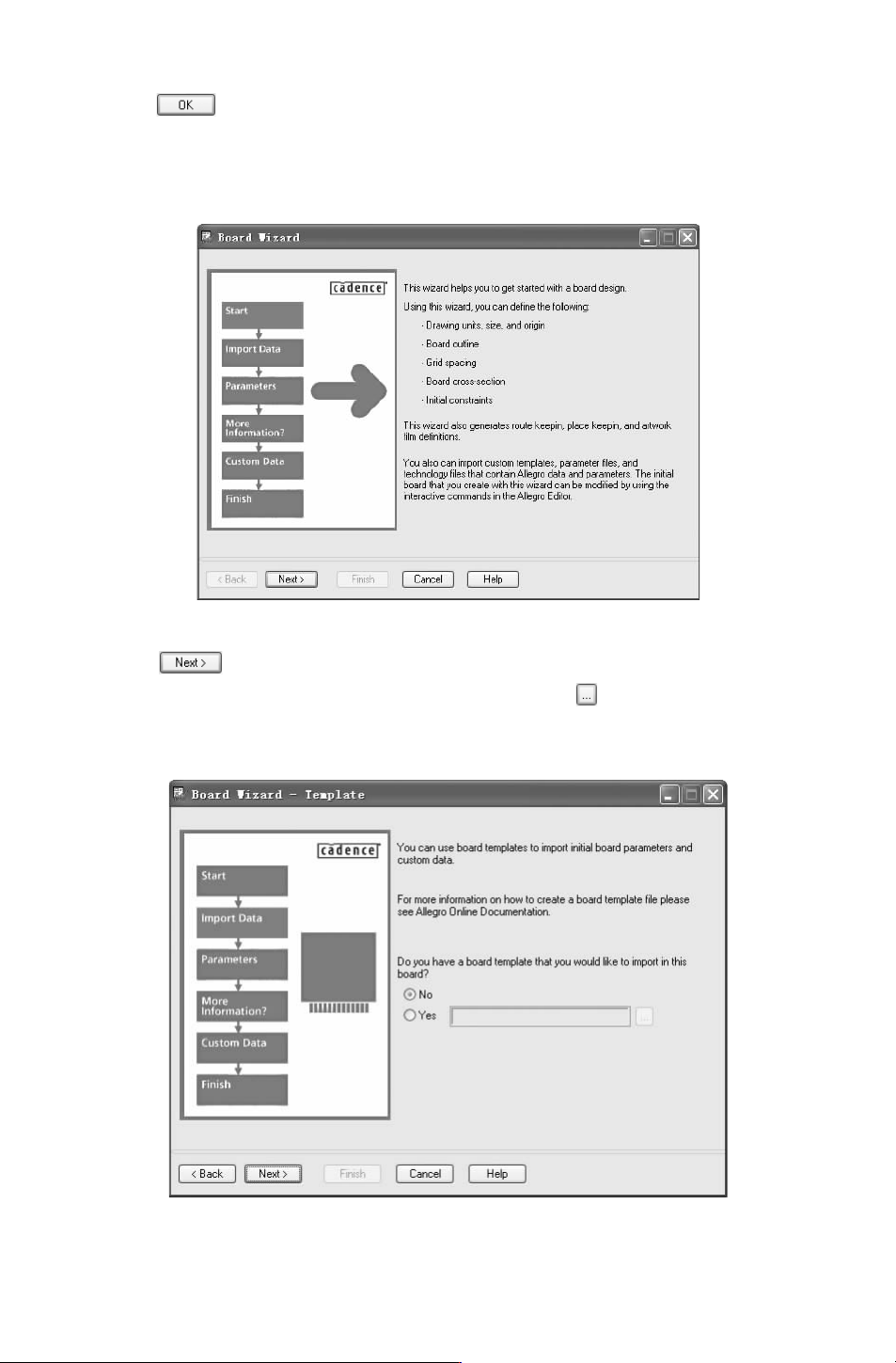

3.单击 按钮后关闭对话框，弹出 “BoardWizard（板向导）”对话框，如图 10－27所
示，进入
Board（Wizard）的工作环境。在该对话框中显示电路板向导的流程、电路板的尺寸单
位、工作区域的大小、原点坐标、电路板的外框、栅格间距、电路板电气层面的设定、基本的设
计规则设定。
图 10－27 “BoardWizard（板向导）”对话框
4.单击 按钮，进入图 10－28所示的对话框。提示用户是否有建好的电路模板需
要导入。如果有模板选择 “
Yes（是）” 选项，然后单击右侧 按钮，弹出如图 10－29所示
的 “BoardWizardTemplateBrowser（搜索板向导模板）” 对话框，查找已有模板。若选择
“No（否）” 选项，表示不输入模板。
图 10－28 “BoardWizard－ Template（板向导模板）”对话框
