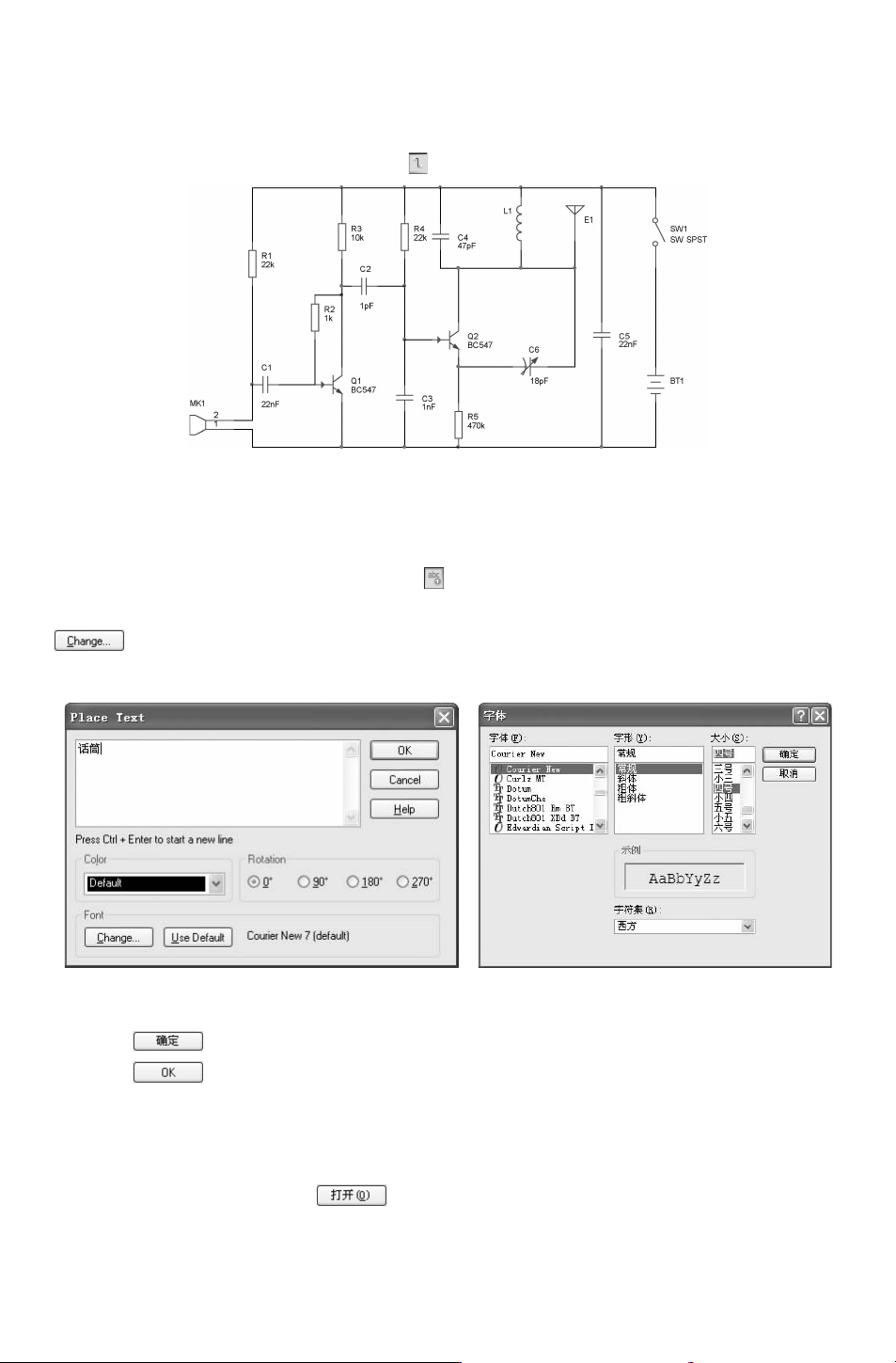

7.元件布线
选择菜单栏中的 “Place（放置）”
→
“Wire（导线）” 命令或单击 “Draw （绘图）” 工
具栏中的 “Placewire（放置导线）” 按钮 ，在原理图上布线，如图 6－158所示。
图 6－158 完成原理图布线
8.文本注释
选择菜单栏中的 “Place（放置）”
→
“Text（文本）” 命令，或单击 “Draw （绘图）”
工具栏中的 “Placetext（放置文本）”按钮 ，启动放置文本字命令后，弹出如图 6－159所
示的 “PlaceText（放 置 文 本）” 对 话 框，在 空 白 栏 中 输 入 要 标 注 的 文 本，单 击 下 方 的
按钮，系统将弹出字体设置对话框，用户可以在里面设置文字大小，如图 6－160
所示。
图 6－159 文本属性设置对话框 图 6－160 “字体” 对话框
单击 按钮，完成字体设置。
单击
按钮后，光标上带有一个矩形方框。移动光标至需要添加文字说明处，单
击鼠标即可放置文本字。最终结果如图
6－161所示。

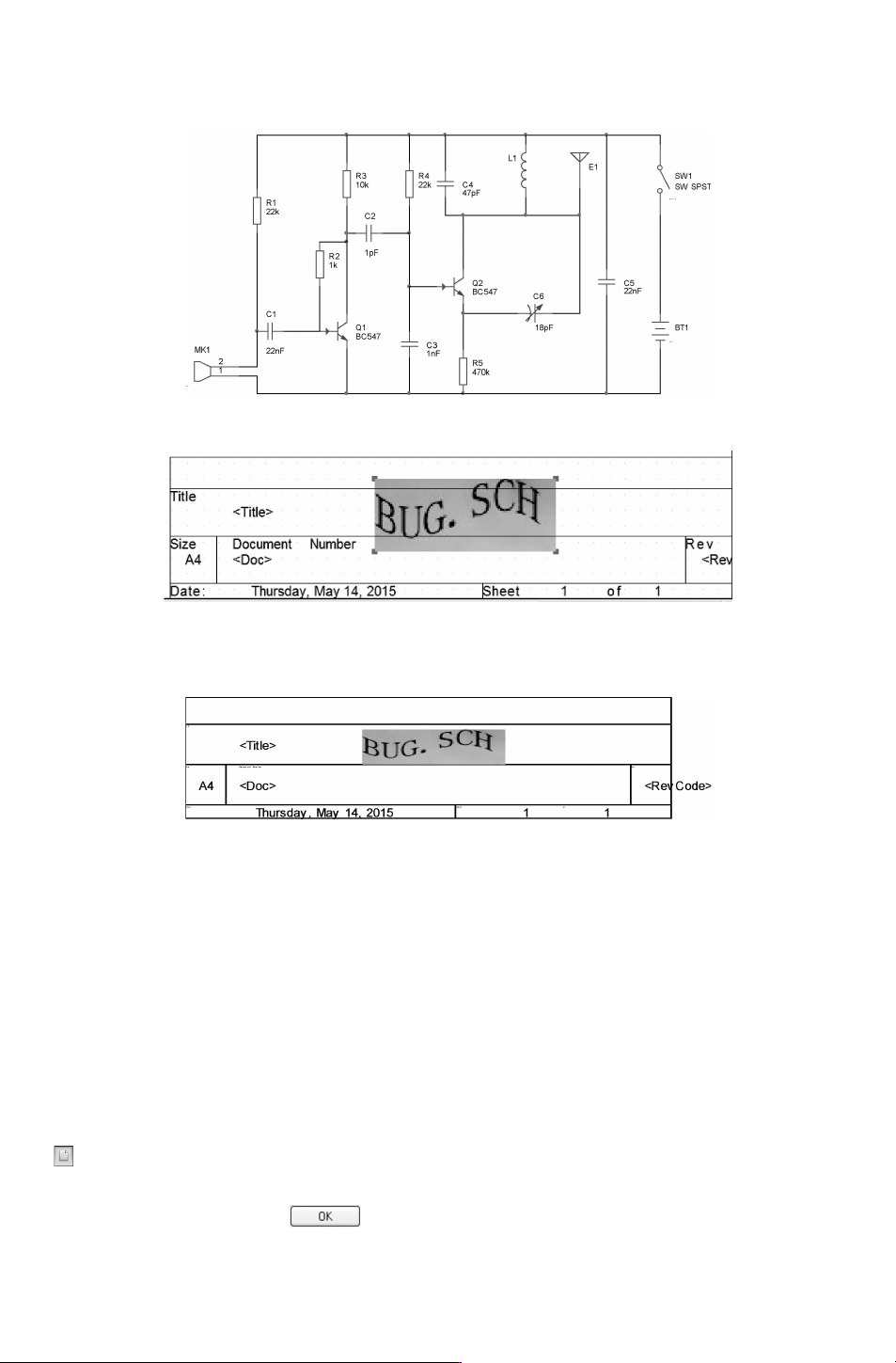

9.放置原理图符号
选择菜单栏中的 “Place（放置）”
→
“Picture（图片）” 命令，弹出选择图片对话框，
选择图片 “TITLE.JPG”，单击 按钮，将图片添加到原理图中。
光标附有一个浮动的图片，移 动 光 标 到 指 定 位 置，单 击 鼠 标，确 定 放 置 位 置，如
851
图 6－162所示。
图 6－161 文本的放置
图 6－162 放置图片
选中图片，在图片四周显示可调整的夹点，适当缩放图片，结果如图 6－163所示。
图 6－163 缩放图片
至此，完成原理图绘制。
在本例的设计中，主要介绍了原理图的标注。可以在原理图中进行注释，也可在标题栏
中进行注释，这些原理图符号给原理图设计带来了更大的灵活性，应用它们，可以给设计工
作带来极大的便利。

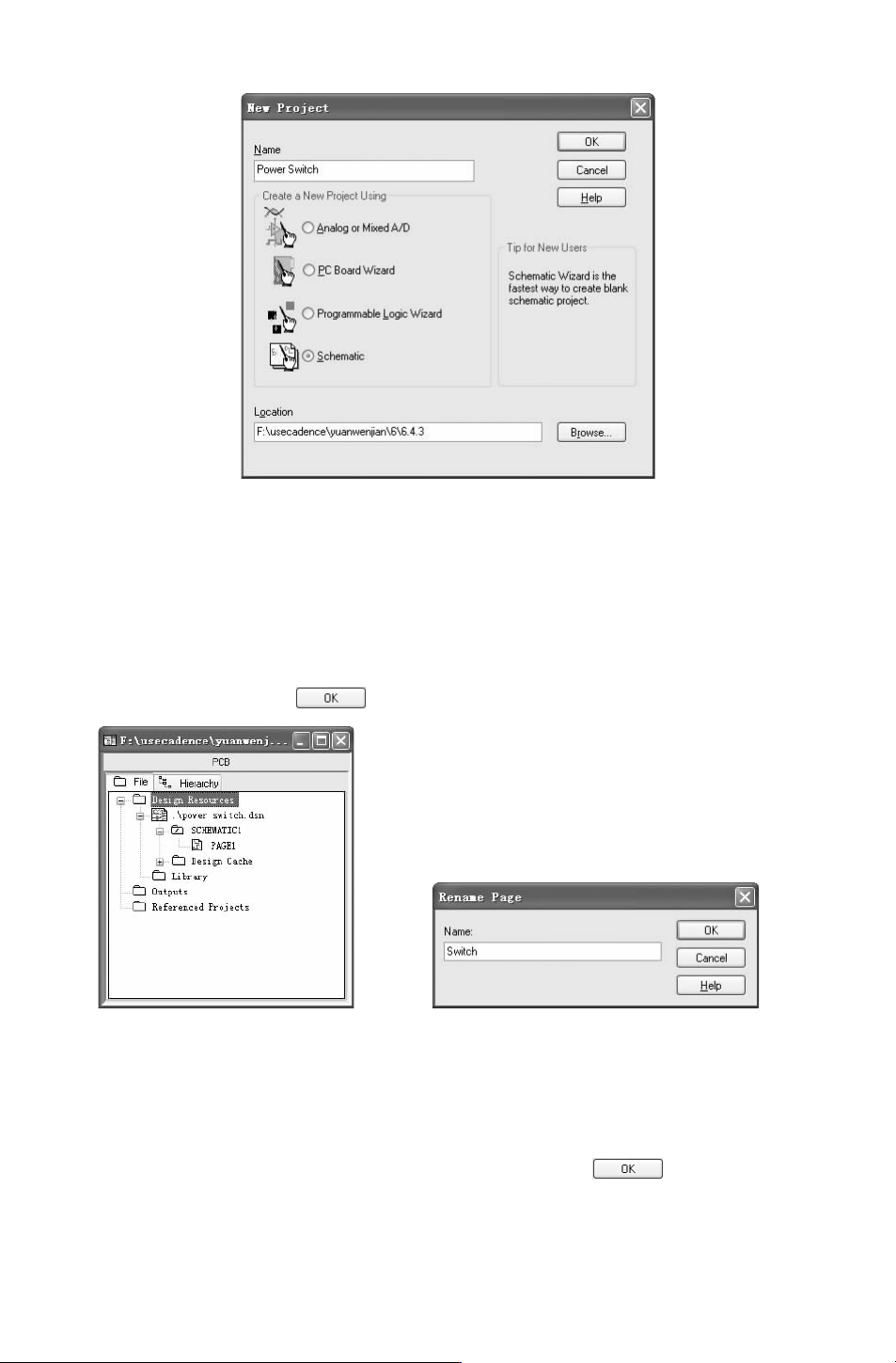

6.4.3 电源开关电路设计
1.建立工作环境
1）在 Cadence主窗口中，选择菜单栏中的 “Files（文件）”
→
“New” （新 建）
→
“Project（工程）” 命令或单击 “Capture”工具栏中的 “Createdocument（新建文件）” 按钮
，弹出如图 6－164所示的 “NewProject（新建工程）”对话框，在 “Location（路径）” 文
本框中设置新建工程文件的保存路径，在 “Name（名称）” 文本框中输入新建的工程文件
名称 “PowerSwitch”，单击 按钮，完成工程文件的创建。
951
图 6－164 “NewProject（新建工程）”对话框
2）在该工程文件夹下，默认创建图样文件 SCHEMATIC1，在该图样子目录下自动创建
原理图页 PAGE1，如图 6－165所示。
3）选中图样页文件 PAGE1，选择菜单栏中的 “Design（设计）”
→
“Rename（重命
名）”命令，或右击鼠标选择快捷菜单中的 “Rename（重命名）”命令，弹出如图 6－166所
示的 “
RenamePage（重命名图页）” 对话框，在 “Name（名称）” 文本框中输入选中的图
页文件名称 “
Switch”，单击 按钮，完成原理图页文件的重命名。
图 6－165 创建工程文件 图 6－166 “RenamePage（重命名图页）”对话框
4） 选中图样文件 SCHEMATIC1，选择菜单栏中的 “Design（设计）”
→
“NewSchematic
Page
（新建图样文件）”命令，或右击鼠标选择快捷菜单中的 “NewPage（新建图样文件）”
命令，弹出如图
6－167所示的 “NewPageinSchematic（新建图页）” 对话框，在 “Name
（名称）” 文本框中输入选中的原理图文件名称 “Power”，单击 按钮，完成原理图图
页文件的添加。
完成文件命名的项目管理器窗口如图 6－168所示，双击原理图页文件，进入原理图绘
