6.2.9 放置图样入口
1.选中图表符，选择菜单栏中的 “Place（放置）”
→
“HierarchicalPin（图样入口）”
命令，或者单击 “Draw （绘图）” 工具栏中的 “PlaceH Pin（放置图样入口）” 按钮 ，添
加层次端口，弹出如图 6－40所示的对话框。
2.方块电路图属性的主要参数如下：
●
“Type”：类型下拉列表，包含 8种端口类型，这是电路端口最重要的属性，如图 6－41
所示。
图 6－40 电路端口属性设置对话框 图 6－41 类型下拉列表
●
“Name”：输入电路端口的名称，与层次原理图子图中的端口名称对应，只有这样才
能完成层次原理图的电气连接。
●
“Width”：设置引脚类型，有两个选项，包括 “Scalar（普通）”、“Bus（总线）”。
●
：单击此按钮，弹出如图 6－42所示的对话框，增加和修改相关参数。
属性设置完毕后，单击 按钮，关闭设置对话框。
3.此时，在工作区出现一个随着鼠标移动的图样入口，附着图样入口的鼠标只能在方
块电路 图 内 部 移 动，选择要放置的位置，单 击 鼠 标，引 脚 放 在 图 表 符 的 矩 形 框 里，如
图 6－43所示。
图 6－42 用户属性参数设置
图 6－43 移动图样入口
4.此时，鼠标仍处于放置图样入口的状态，重复 Step3的操作即可放置其他的图样入
口，如图 6－44所示。完成放置后，右击鼠标或者按下 〈Esc〉 键便可退出操作，结果如
图 6－45所示。
621

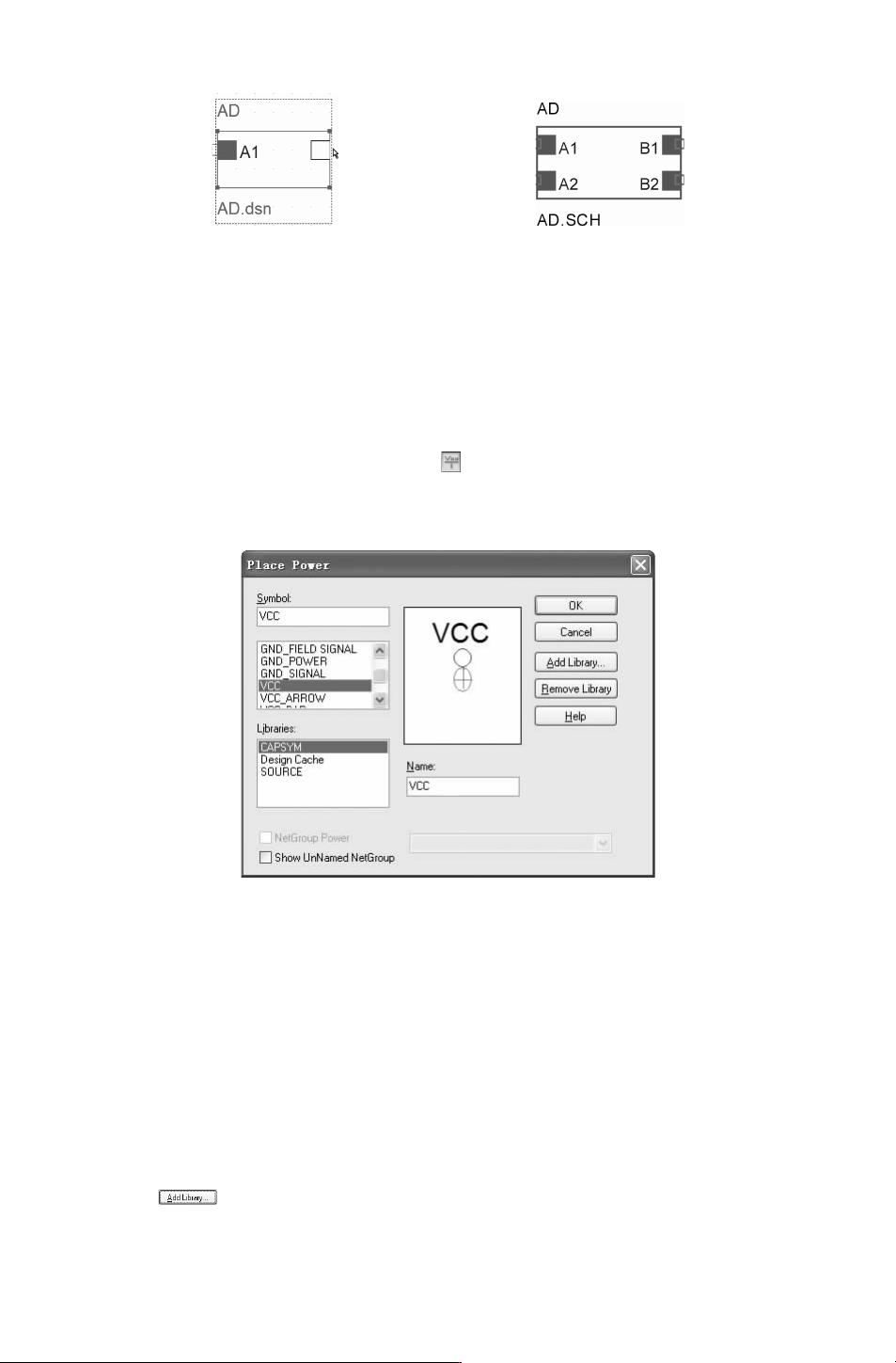

图 6－44 继续放置图样入口
图 6－45 图样入口
6.2.10 放置电源符号
电源符号是电路原理图中必不可少的组成部分。在 Cadence中提供了多种电源符号供用
户选择，每种形状都有一个相应的网络标签作为标识。
放置电源符号的步骤如下：
1.选择菜单栏中的 “Place（放置）”
→
“Power（电源）” 命令或单击 “Draw （绘图）”
工具栏中的 “Placepower（放置电源）” 按钮 ，也可以按下快捷键 〈F〉。
2.弹出如图 6－46所示的 “PlacePower（放置电源）” 对话框，在该对话框中选择不同
类型的电源符号。
图 6－46 “PlacePower（放置电源）”对话框
在 Capture元件库中有两类电源符号，一类是 “CAPSYM” 库中提供的 4种电源符号，
这 4种电源符号没有电压值，仅是一种符号的代表，但具有全局相连的特点。也就是在电路
中只要电源符号相同在电学上就是相连的。另一类电源是通过设置可以有一定的电源值，给
电路提供激励电源的电源符号，这类电源是由 “SOURCE”库提供的，如图 6－47和图 6－48
所示是不同的电源符号。
3.在 “Libraries（库）”列表库中显示已加载的元件库，在 “Symbol（符号）” 列表框
中显示所选元件库中包含的电源符号，在 “Name（名称）” 文本框中编辑电源符号名称，
在右侧显示电源符号缩略图。
4.单击 按钮，弹出如图 6－49所示的 “BrowserFiles（文件搜索）”对话框，选择
要添加的库文件。
721

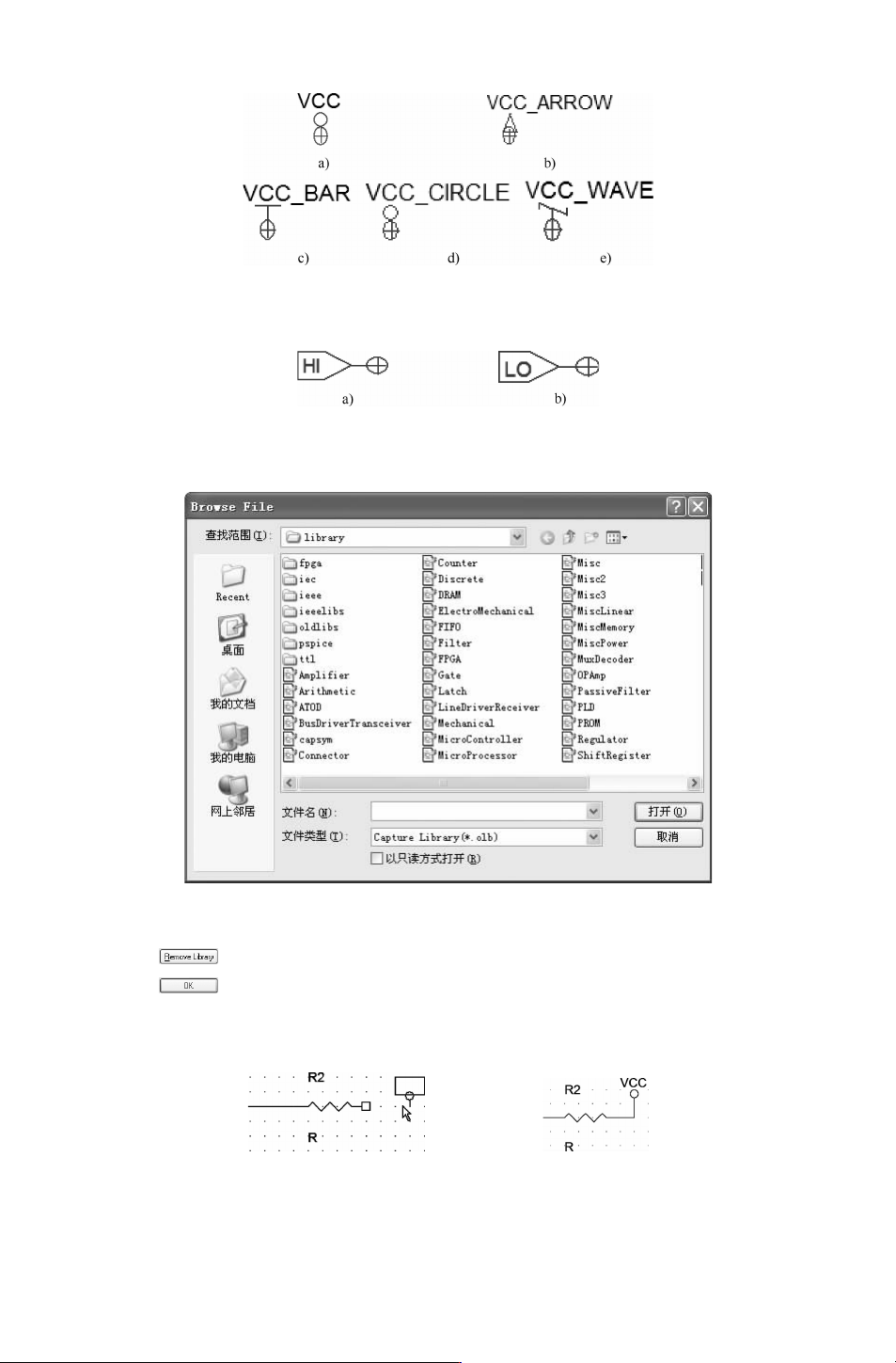

图 6－47 CAPSYM库电源符号
a） 普通电源符号 b）箭头状电源符号 c）棒状电源符号 d） 圆头状电源符号 e） 波浪状电源符号
图 6－48 SOURCE库电源符号
a） 高电平电源符号 b）低电平电源符号
图 6－49 “BrowerFiles（文件搜索）” 对话框
5.单击 按钮，删除 “Libraries（库）”列表库中加载的元件库。
6.单击 按钮，退出对话框，在鼠标上显示浮动的电源符号，如图 6－50所示，移
动光标到需要放置电源的地方，单击鼠标即可完成放置，如图
6－51所示。此时鼠标仍处于
放置电源的状态，重复操作即可放置其他的电源符号。
图 6－50 显示电源符号
图 6－51 放置电源
引脚与引脚之间直接连在一起，则电气上存在连接关系，电源和地符号与引脚直接相
