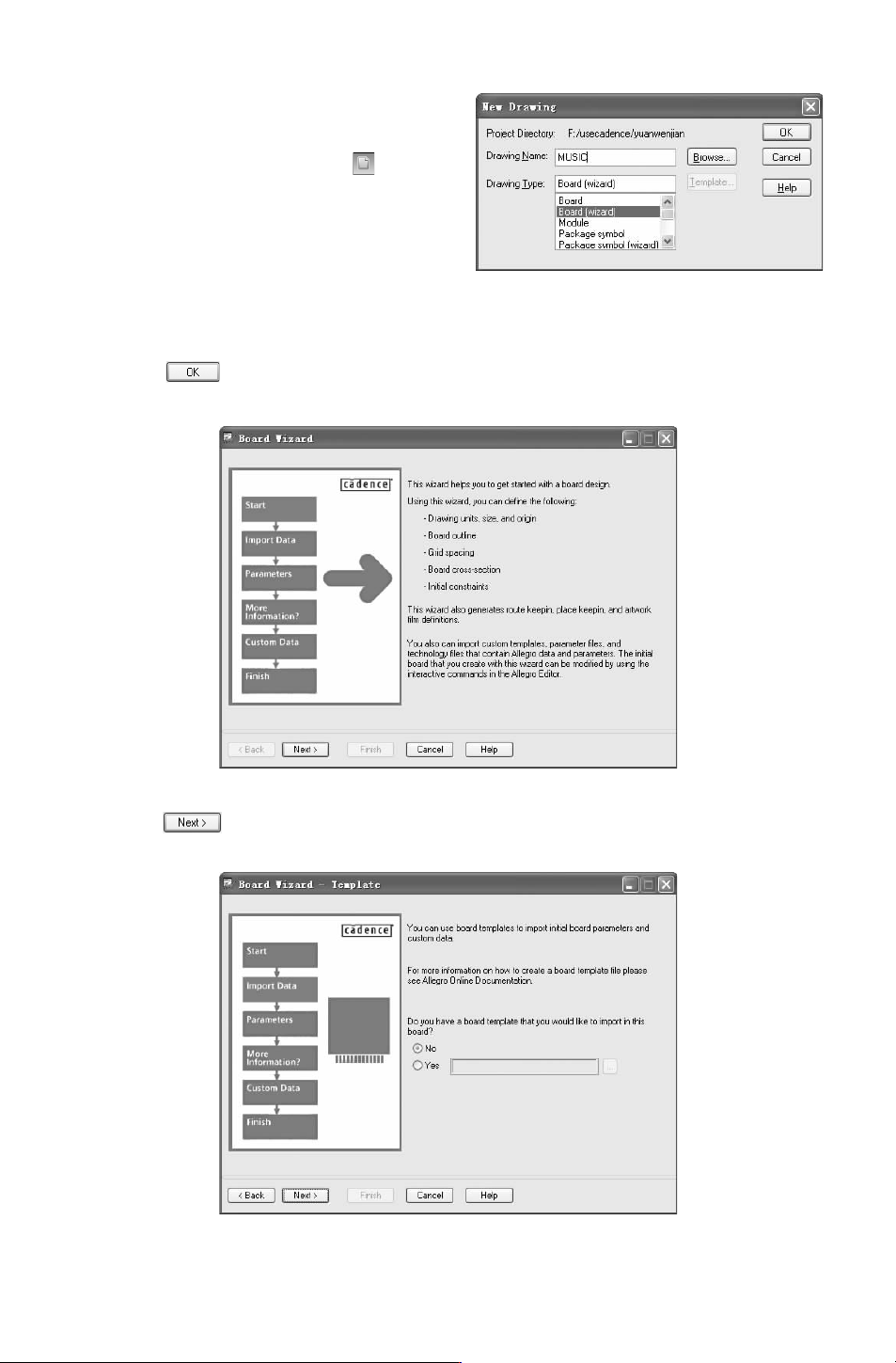

图 12－74 “NewDrawing
（新建图样）” 对话框
2） 选 择 菜 单 栏 中 的 “File（文 件）”
→
“New （新 建）” 命令或单 击 “Files（文件）”
工具栏中的 “New （新建）” 按钮 ，弹出如
图 12－74所示的 “NewDrawing（新建图样）”
对话框。
3）在 “DrawingName（图样名称）” 文本
框中 输 入 图 样 名 称 “MUSIC”； 在 “Drawing
Type（图样类型）” 下拉列表中选择图样类型
“Board（wizard）”。
4）单击 按 钮 后 关 闭 对 话 框， 弹 出 “BoardWizard （板 向 导 ）” 对 话 框， 如
图 12－75所示，进入 Board（Wizard） 的工作环境。
图 12－75 “BoardWizard（板向导）”对话框
5）单击 按钮，进入图 12－76所示的对话框，选择 “No（否）”选项，表示不输入
模板。
图 12－76 “BoardWizard－ Template（板向导模板）”对话框
453

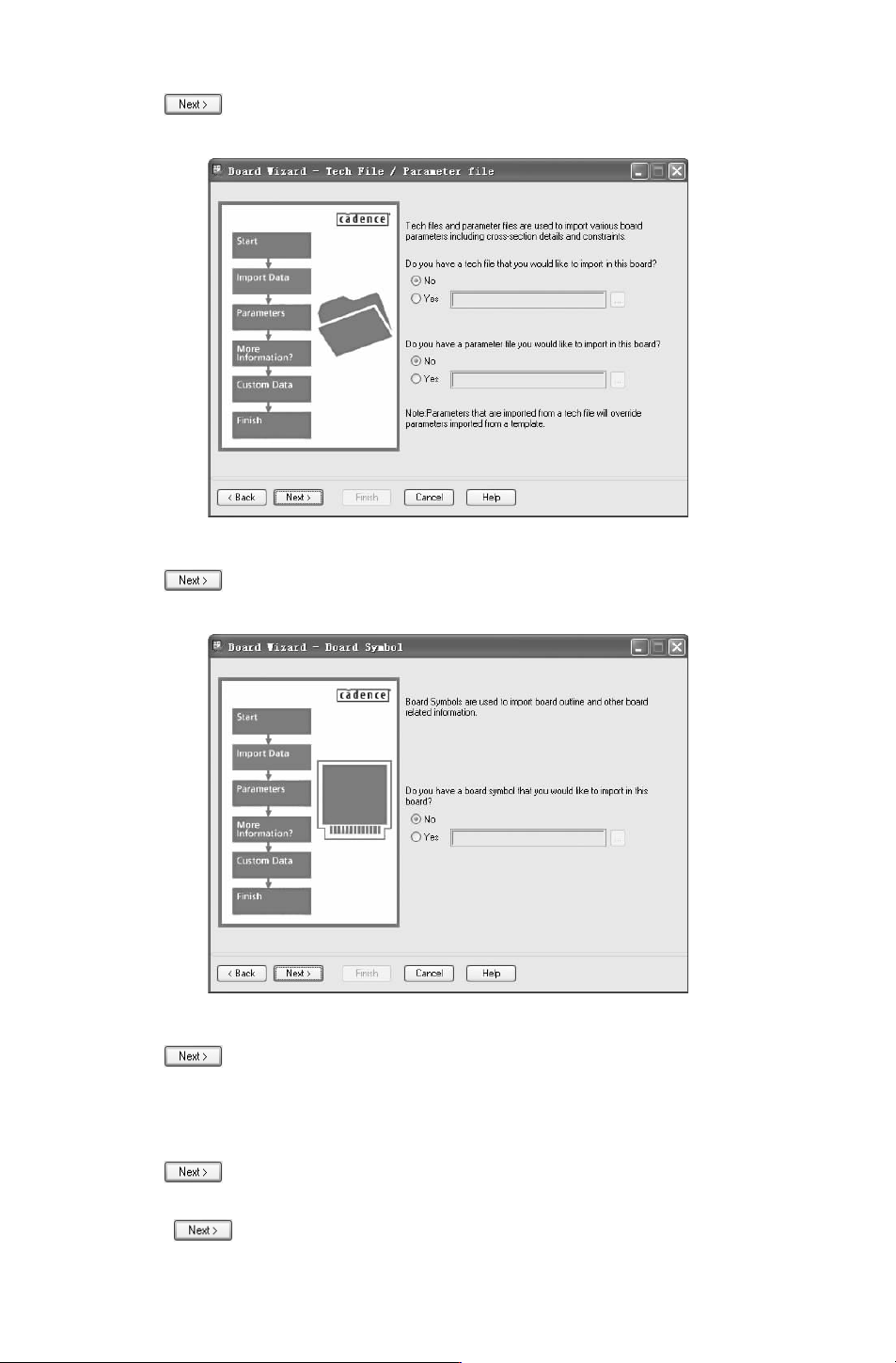

6）单击 按钮，进入图 12－77所示的对话框。两个选项均选择 “No（否）”，表
示不选择 Techfile文件与 Parameterfile文件。
图 12－77 “BoardWizard －TechFile／Parameterfile（板向导模板）” 对话框
7）单击 按钮，进入图 12－78所示的对话框。选择 “No（否）” 选项，表示不导
入参数模块。
图 12－78 “BoardWizard －BoardSymbol（板向导模板）” 对话框
8）单击 按钮，进入图 12－79所示的对话框。设置图样选项，选择 Units（单位）
为 Mils、Size（工作区的范围大小） 为 A，在 “SpecifyThelocationoftheoriginforthisdraw-
ing（设定工作区的原点的位置）” 选项下选择 “Atthelowerleftcornerofthedrawing（把原
点定在工作区的左下脚）”选项。
9）单击 按钮，进入图 12－80所示的对话 框，继 续 设置图 样 参数，选 择默认
设置。
10） 单击 按钮，进入图 12－81所示的对话框，定义层面的名称和其他条件。
553
图 12－79 “BoardWizard－GeneralParameters（板向导模板）”对话框
图 12－80 “BoardWizard
-
GeneralParameters（Continued）（板向导模板）” 对话框
图 12－81 “BoardWizard
-
EtchCross－sectiondetails（板向导模板）”对话框
