单击按钮，关闭对话框，完成子原理图到层次块的转换。 3 ）在 “ P l a c e P a r t （放置元件） ” 管理器下 “ L i b r a r y （库） ” 选项组中显示系统自动加载的转换层次块元件 D A T E ，并保存在与当前项目文件名称同名的元件库中，如图 3 － 2 5 所示。 4…

3）同时，在项目管理器中自动创建一个新的原理图文件夹 AD.SCH，在该文件夹下显

示创建的子原理图

AD，如图 3－23所示。

图 3－23　项目管理器窗口

按照一般绘图子原理图的方法，使用同样的方法绘制其余模块。这样，就完成了自上而

下绘制层次电路的设计。

2.生成图表符元件

1）首先绘制完成需要转换模块的子原理图，打开项目管理器窗口，选择菜单栏中的

“Tools（工具）”

→

“GeneratePart（生成图表符元件）” 命令，弹出 “GeneratePart（生成

图表符元件）” 对话框，设置要生成的层次块元件参数。

2）单击 “Netlistsourcefiles（资源文件）” 选项右侧的按钮，选择当前项目文

件，在 “PartName（元件名称）” 文本框输入层次块名称，其余选项选择默认，单击

按钮，弹出如图 3－24所示的对话框，设置层次块元件的引脚信息。

图 3－24　“SplitPartSectionInputSpreadsheet”对话框

单击按钮，关闭对话框，完成子原理图到层次块的转换。

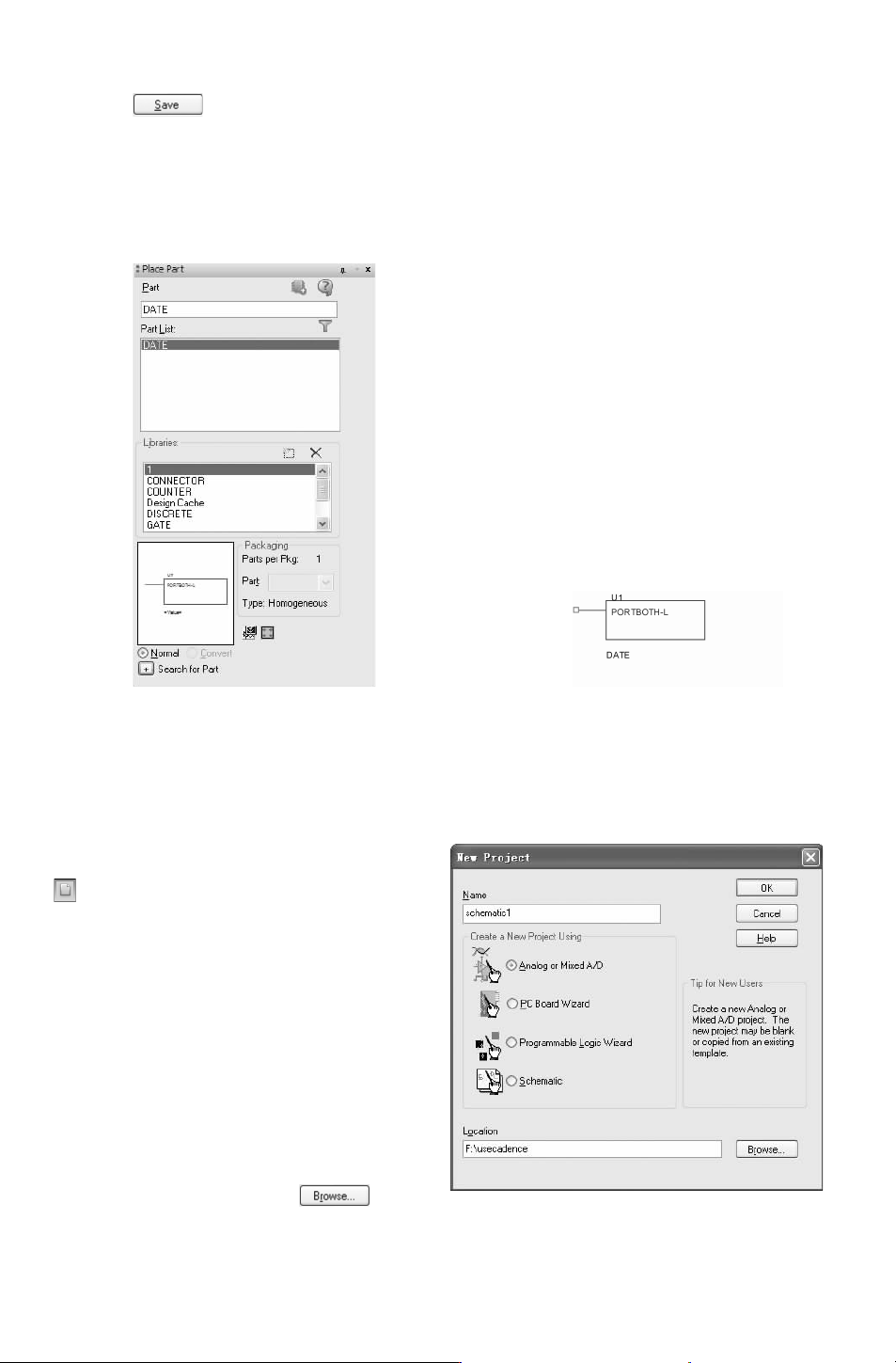

3）在 “PlacePart（放置元件）” 管理器下 “Library（库）” 选项组中显示系统自动加

载的转换层次块元件 DATE，并保存在与当前项目文件名称同名的元件库中，如图 3－25

所示。

4）将该层次块放置到原理图中，结果如图 3－26所示。

图 3－25　“PlacePart（放置元件）”管理器图 3－26　放置层次块元件

图 3－27　“NewProject（新建工程）”对话框

3.4.3　创建仿真电路

1.选择菜单栏中的 “File（文件）”

→

“New （新建）” 命令或单击 “Capture” 工具栏

中的 “Createdocument（新建文件）” 按钮

，弹出如图 3－27所示的 “New Project

（新建工程）” 对话框。

2.在 “CreateaNewProjectUsing（创

建一个新的工程文件）” 选项组中选择

“

AnalogorMixed－signalCircuit（进行数－

模混合仿真）” 选项，由 Capture直接调用

Pspice的按钮，进行仿真原理图设计。在

“Name（名称）” 栏输入工程文件名称，原

理图的名称，一般全部由小写字母及数字组

成，不加其他符号，如 schematic1。单击

“Location（路径）” 右侧的按钮，

选择文件路径。

3.完成设置后，单击按钮，弹出 “CreatePSpiceProject（创建仿真工程文

件）” 对话框，如图 3－28所示。显示 “Createbaseduponanexistingproject（基于已有的

设计创建工程文件）” 与 “Createablankproject（创建空白工程文件）” 选项，默认选择

第一项。

4.单击按钮，弹出 “CadenceProductChoices（产品选择）” 对话框，如图 3－29

所示。显示多种已存在的设计，选择 “PSpiceA－D” 选项，进入仿真原理图编辑环境，如

图 3－30所示。

图 3－28　“CreatePSpiceProject（创建仿真

工程文件）”对话框

图 3－29　“CadenceProductChoices

（产品选择）” 对话框

图 3－30　仿真编辑环境

5.原理图的具体绘制方法已经在 Capture中详细讲解，这里不再赘述。图 3－31为绘制

完成的仿真电路。
