3 ） 绘制 完成 后 ，双 击 需要 设 置属 性 的 椭 圆 弧 ， 弹 出 “ E d i t G r a p h i c （ 编 辑 图 形 ） ” 对 话 框， 如 图 6 － 8 9 所示。 在该 对 话框 中 主要 用 来设 置 椭圆 弧 的 线 宽、 线 型、 填 充 样 式 、 颜 色 等 。 在 图 6 － 9 0 中 显 示设 置 后的 椭 圆弧 。 图 6 － 8 9 “ E d i t G r a p h i …
图 6－82 绘制完成的椭圆
图 6－83 “EditFilledGraphic（编辑图形）” 对话框 图 6－84 椭圆设置结果
6.3.5 绘制椭圆弧
除了绘制线类图形外，用户还可以用绘图工具绘制曲线，比如绘制椭圆弧。
1.选择菜单栏中的 “Place（放置）”
→
“Ellipticalarc（放置椭圆弧）” 命令，单击
“Draw （绘图）”工具栏中的 “Placeellipticalarc（放置椭圆弧）” 按钮 。
2.启动绘制椭圆弧命令后，光标变成十字形。移动光标到指定位置，单击鼠标确定椭
圆弧的端点。如图 6－85所示。
1）沿水平、垂直方向移动鼠标，可以改变椭圆弧的宽度、长度，如图 6－86所示。当宽
度、长度合适后单击鼠标确定椭圆弧的外形，同时确定椭圆弧的第一个端点，如图
6－87所示。
图 6－85 确定椭圆弧端点 图 6－86 确定椭圆弧宽度、高度
2）沿椭圆外形拖动鼠标，单击鼠标确定椭圆弧的终点，如图 6－88所示。完成绘制椭
圆弧。此时，仍处于绘制椭圆弧状态，若需要继续绘制，则按上面的步骤绘制，若要退出绘
制，右击鼠标选择 “EndMode（结束模式）” 命令或者按下 〈Esc〉 键便可退出操作。
图 6－87 拖动椭圆弧 图 6－88 确定椭圆弧的终点
731
3）绘制完成后，双击需要设置属性的椭圆弧，弹出 “EditGraphic（编辑图形）” 对话
框，如图
6－89所示。
在该对话框中主要用来设置椭圆弧的线宽、线型、填充样式、颜色等。在图 6－90中显
示设置后的椭圆弧。
图 6－89 “EditGraphic（编辑图形）” 对话框 图 6－90 设置样例
6.3.6 绘制圆弧
绘制圆弧的方法与绘制椭圆弧的方法基本相同。绘制圆弧时，不需要确定宽度和高度，
只需确定圆弧的圆心、半径以及起始点和终点就可以了。
1.选择菜单栏中的 “Place（放置）”
→
“Wire（导线）” 命令，单击 “Draw （绘图）”
工具栏中的 “Placearc（放置圆弧）” 按钮 即可以启动绘制圆弧命令。
2.启动绘制圆弧命令后，光标变成十字形。将光标移到指定位置。单击鼠标确定圆弧
的圆心。此时，光标自动移到圆弧的圆周上，移动鼠标可以改变圆弧的半径。单击鼠标确定
圆弧的半径。如图 6－91所示。
1）光标自动移动到圆弧的起始角处，移动鼠标可以改变圆弧的起始点。单击鼠标确定
圆弧的起始点。如图
6－92所示。
图 6－91 确定圆弧半径 图 6－92 确定圆弧起始点
2）此时，光标移到圆弧的另一端，单击鼠标确定圆弧的终止点。如图 6－93所示。一
图 6－93 确定圆弧终止点
条圆弧绘制完成，系统仍处于绘制圆弧状态，若需要继续绘制，
则按上面的步骤 绘制，若要退出 绘制，则右击鼠 标选择 “End
Mode
（结束模式）” 命令或者按下 〈Esc〉键便可退出操作。

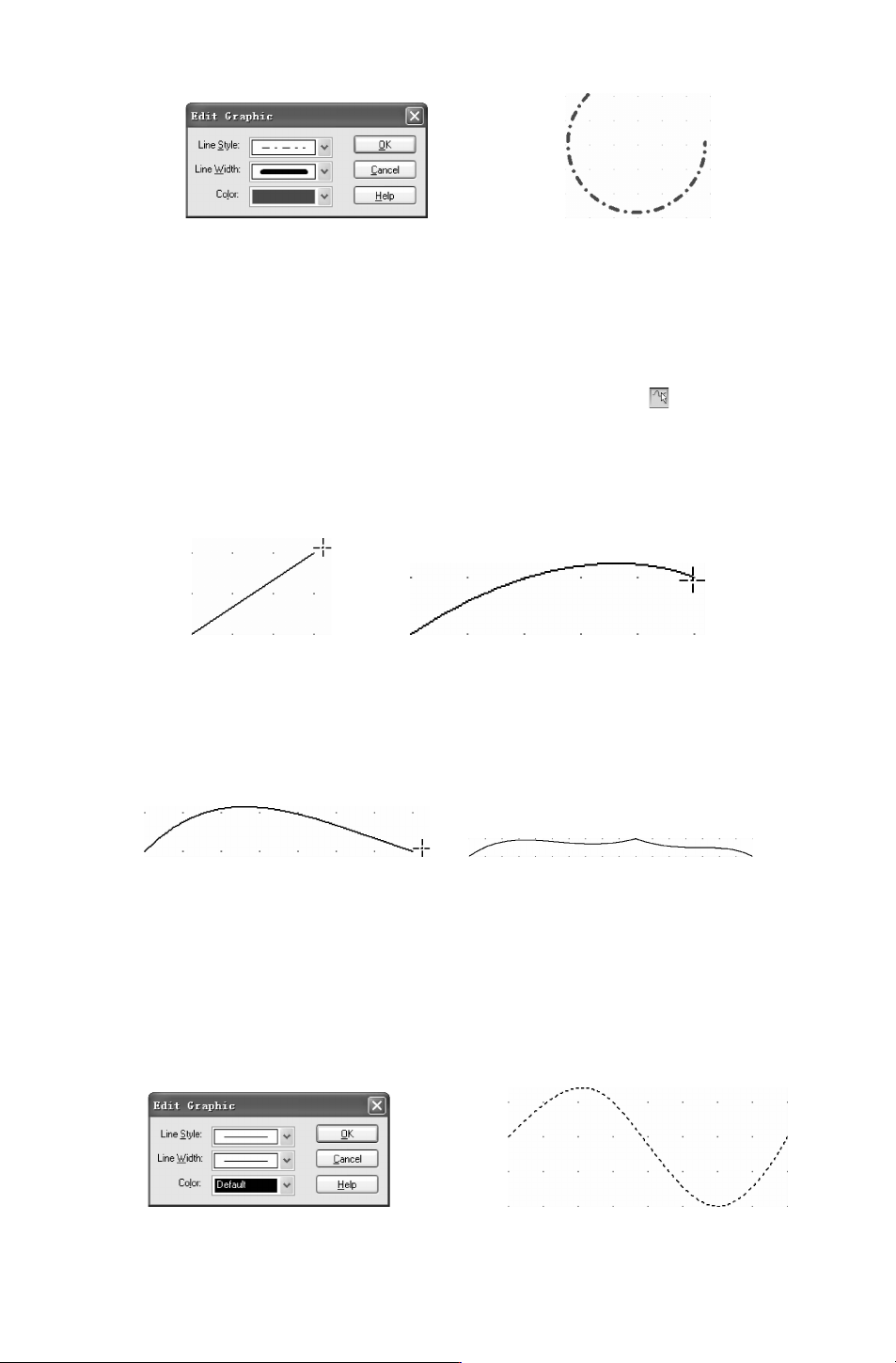

3.绘 制 完 成 后，双 击 需 要 设 置 属 性 的 圆 弧，弹 出 “Edit
Graphic（编辑图形）” 对话框，如图 6－94所示。
圆弧的属性设置与椭圆弧的属性设置基本相同。区别在于圆
弧设置的是其半径的大小，而椭圆弧设置的是其宽度和高度。在
图 6－95中显示设置后的圆弧。
831
图 6－94 “EditGraphic（编辑图形）” 对话框 图 6－95 圆弧设置
6.3.7 绘制贝塞尔曲线
贝塞尔曲线在电路原理图中的应用比较多，可以用于绘制正弦波、抛物线等。
1.选择菜单栏中的 “Place（放置）”
→
“BezierCurve（贝塞 尔曲 线）” 命令，单击
“Draw （绘图）”工具栏中的 “PlaceBezier（放置贝塞尔曲线）”按钮 。
2.启动绘制贝塞尔曲线命令后，鼠标变成十字形。将十字光标移到指定位置，单击鼠
标，确定贝塞尔曲线的起点。然后移动光标，再次单击鼠标确定第二点，绘制出一条直线，
如图 6－96所示。
1）继续移动鼠标，在合适位置单击鼠标确定第三点，生成一条弧线，如图 6－97所示。
图 6－96 确定一条直线 图 6－97 确定贝塞尔曲线的第三点
2）继续移动鼠标，曲线将随光标的移动而变化，单击鼠标，确定此段贝塞尔曲线，如
图 6－98所示。
3）继续移动鼠标，重复操作，绘制出一条完整的贝塞尔曲线。如图 6－99所示。
图 6－98 确定一段贝塞尔曲线 图 6－99 完整的贝塞尔曲线
4）此时系统仍处于绘制贝塞尔曲线状态，若需要继续绘制，则按上面的步骤绘制，否
则右击鼠标选择 “EndMode（结束模式）”命令或者按下 〈Esc〉键便可退出操作。
3.贝塞尔曲线属性设置双击绘制完成的贝塞尔曲线，弹出 “EditGraphic（编辑图形）”
对话框，如图 6－100所示。此 对 话 框 只 用 来 设 置 贝 塞 尔 曲 线 的 线 宽、线型和颜色。在
图 6－101中显示设置后的贝塞尔曲线。
图 6－100 “EditGraphic（编辑图形）”对话框 图 6－101 贝塞尔曲线样例
