图 6 － 1 7 3 本 例 中需 要 的元 件 库 单击 “ P l a c e P a r t （ 放 置 元 件 ） ” 面 板 “ S e a r c h f o r P a r t （ 查 找 元 件 ） ” ， 显 示 搜 索 操 作， 在 “ S e a r c h F o r （ 搜 索） ” 文 本 框 中 输 入 “ * n e 5 5 5 * ” 。 单 击 “ S e a r c h f o r P a r t…
图 6－171 “DesignTemplate（设计向导）”对话框
在此对话框中对图样参数进行设置。在 “Units（单位）” 栏选择单位为 “Millimeters
（公制）”，页面大小选择 “A4”。单击 “确定”按钮，完成图样属性设置。
4.加载元件库
1）在项目管理器窗口下，选中 “Library” 文件夹并右击鼠标，弹出快捷菜单，选择
“AddFile（添加文件）” 命令，弹出如图 6－172所示的 “AddFilestoProjectFolder－Li-
brary” 对话框，选择库文件路径 “X：＼Cadence＼SPB＿16.6＼tools＼capture＼library”，加载所
需库文件。
图 6－172 选择元件库路径
2）单击 按钮，将选中的库文件加载到项目管理器窗口中的 “Library” 文件夹
下，如图 6－173所示。
5.编辑 “Switch”原理图文件
（1） 搜索元件
芯片 NE555N在已有的库中没有，需要使用相似元件 NE555来代替，首先需要查找元
件 NE555。
261
图 6－173 本例中需要的元件库
单击 “PlacePart（放置元件）” 面板 “SearchforPart（查找元件）” ，显示搜索操
作，在 “SearchFor（搜索）” 文本框中输入 “
*
ne555
*
”。单击 “SearchforPart（搜索路
径）”按钮 ，系统开始搜索，在 “Library（库）” 列表下显示符合搜索条件的元件名、所
属库文件，如图 6－174所示。
（2） 查找文件
选中需要的元件 NE555，单击 按钮，在系统中加载该元件所在的库文件 “MiscLin-
ear.olb”，在 “Library（库）”列表框中显示已加载该元件库，在 “PartList（元件列表）”
列表框中显示该元件库中的元件，选中搜索的元件 “NE555”，在面板中显示元件符号的预
览，如图
6－175所示。

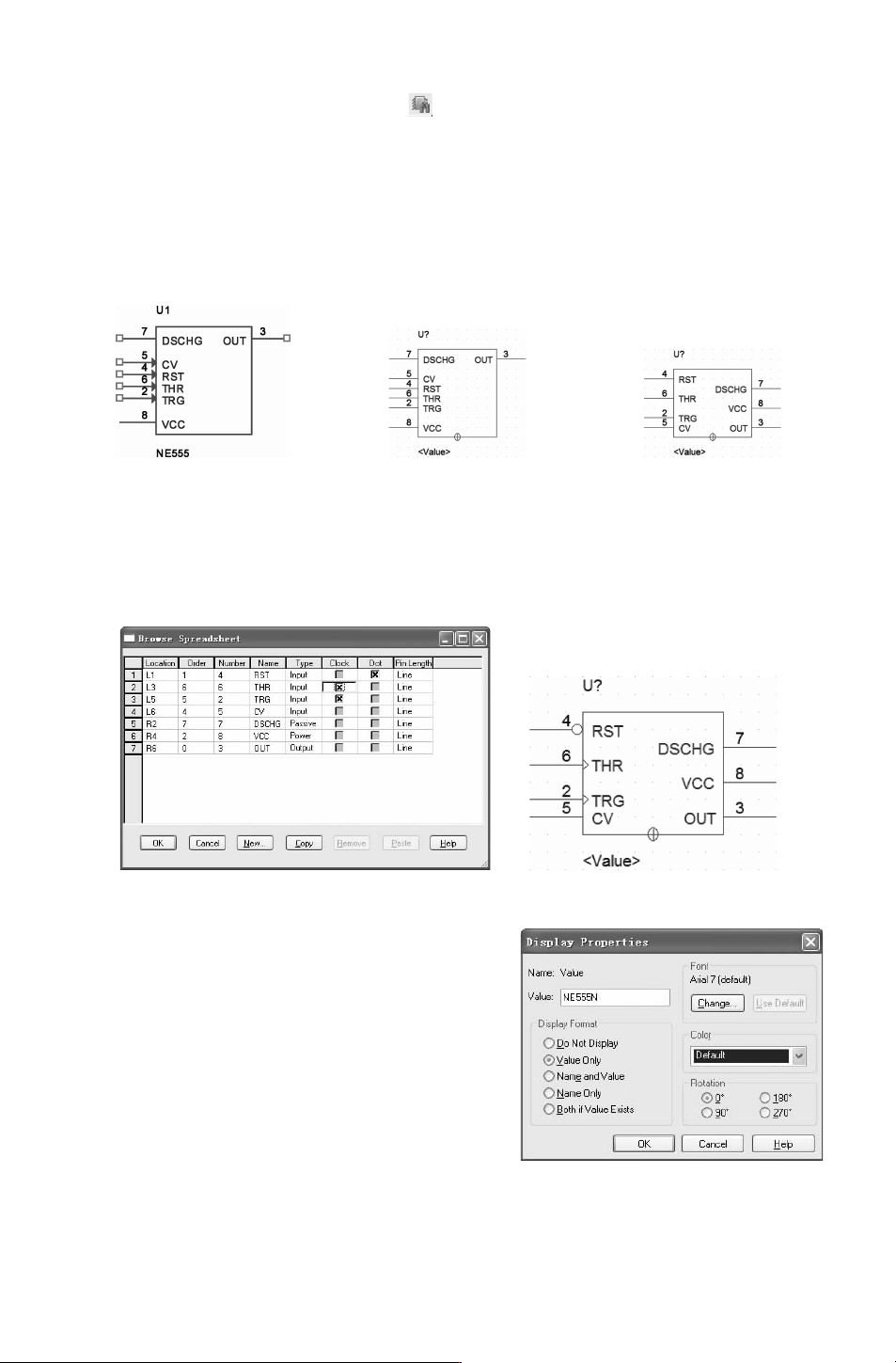

图 6－174 显示搜索结果 图 6－175 查找元件
361
单击 “PlacePart（放置元件）” 按钮 或双击元件名称，将选择的芯片 NE555放置在
原理图样上，如图 6－176所示。
（3） 编辑元件
将相似芯片 NE555修改为 NE555N，新建原理图库文件过于烦琐，下面介绍一种简单方
便的方法。
1）选中 NE555，如图 6－177所示，选择右键命令 “EditPart（编辑元件）”，进入元件
编辑环境，对该元件所有引脚位置进行修改，结果如图 6－178所示。
图 6－176 放置元件 NE555 图 6－177 元件 NE555 图 6－178 移动引脚位置
2）选中 所 有 引 脚，单 击 鼠 标 右 键 选 择 “EditProperties（编 辑 属 性）” 命 令，弹 出
“BrowseSpreadsheet” 对话框，修改每个引脚的 “Name” 属性，把引脚名称改成与 NE555N
一致，并且将引脚属性设置为 “Dot”或 “Clock”，如图 6－179所示。
修改完成后的 NE555如图 6－180所示。
图 6－179 “BrowseSpreadsheet”对话框 图 6－180 修改后的芯片外形
图 6－181 修改元件名称
3）退出元件编辑环境，进入原理图绘制环境，
双击 元 件 名 称 NE555，在 弹 出 的 对 话 框 中 输 入
NE555N，修改元件名称，如图 6－181所示。至此
在现有元件的基础上完整地创建了一个新的元件，
该元件 只 适 用 于 当 前 设 计 项 目， 元 件 最 终 结 果
如图
6－182所示。
（
4）放置外围元件
打开 “PlacePart（放置元件）” 面板，在当前
元器 件 库 名 称 栏 中 选 择 “Discrete.OLB” 元 件 库，
选择放置电阻、电筒、二极管、晶体管元件，结果
如图 6－183所示。
