图 1 2 － 9 2 元 件摆 放 结果 图 1 2 － 9 3 布 局后 的 P C B 1 3 . 3 D 效 果 图。 该 环节 具 体步 骤 如下 ： 1 ） 选择 菜单 栏 中的 “ V i e w （ 视 图） ” → “ 3 D V i e w e r （ 3 D 显示 ） ” 命令 ， 则系 统 生 成 该 P C B 的 3 D 效 果图 ， 自动 打 开 “ A l l e g r o 3 D V i e w e …

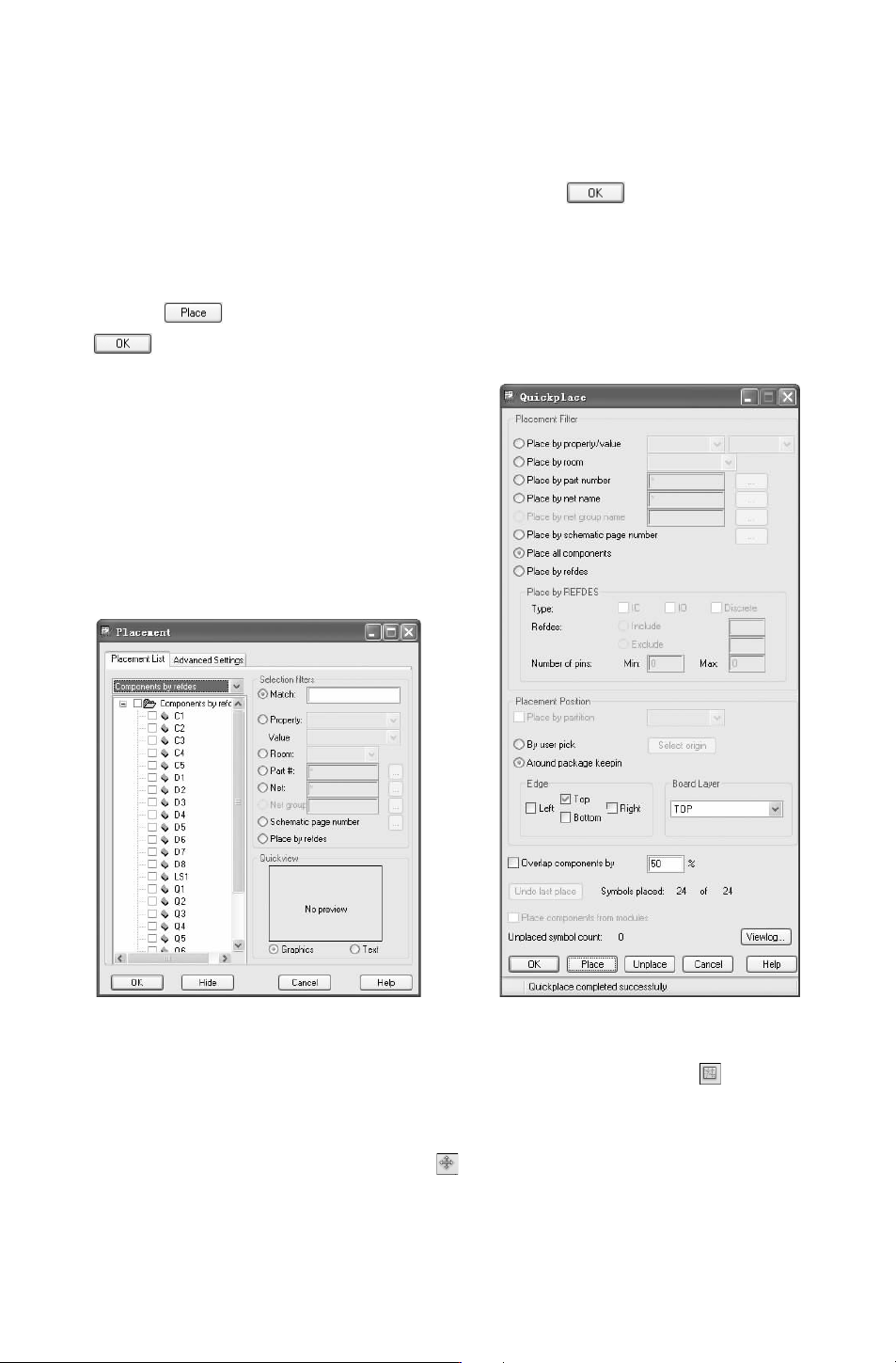

选择菜单栏中的 “Place（放置）”
→
“Manually（手动放置）” 命令，弹出 “Placement
（放置）”对话框，在 “PlacementList（放置列表）” 选项卡的下拉列表中选择 “Components
byrefdes（按照元件序号）”选项，按照序号显示元件。如图 12－90所示。
在列表下显示所有元件，表示元件封装导入成功，单击 按钮，关闭对话框。
10.摆放元件。该环节具体步骤如下：
1）选择 菜 单 栏 中 的 “Place（放 置）”
→
“Quickplace（快速摆放）” 命 令，将 弹 出
“Quickplace（快速摆放）”对话框，选择 “Placebyroom （按 ROOM属性摆放）”。
2）单击 按钮，对元件进行摆放操作，显示摆放成功，对话框如图 12－91所示，
单击 按钮，关闭对话框，电路板元件摆放结果如图 12－92所示。
图 12－90 PlacementList选项卡 图 12－91 “Quickplace（快速摆放）”对话框
11.取消飞线显示。单击 “View （视图）” 工具栏中的 “Unrats” 按钮 ，取消显示元
件间的飞线，方便对元件进行布局操作。
12.移动元件。选择菜单栏中的 “Edit（编辑）”
→
“Move（移动）”命令或单击 “Edit
（编辑）”工具栏中的 “Move（移动）” 按钮 ，激活移动命令。在电路板中单击需要移动
元件名称等文本参数，单击右键选择 “Rotation（旋转）” 命令，旋转相应的元件，布局后
的 PCB如图 12－93所示。
063
图 12－92 元件摆放结果
图 12－93 布局后的 PCB
13.3D效果图。该环节具体步骤如下：
1）选择菜单栏中的 “View （视图）”
→
“3DViewer（3D显示）” 命令，则系统生成该
PCB的 3D效果图，自动打开 “Allegro3DViewer（3D显示器）”窗口，如图 12－94所示。
图 12－94 PCB的 3D效果图
163

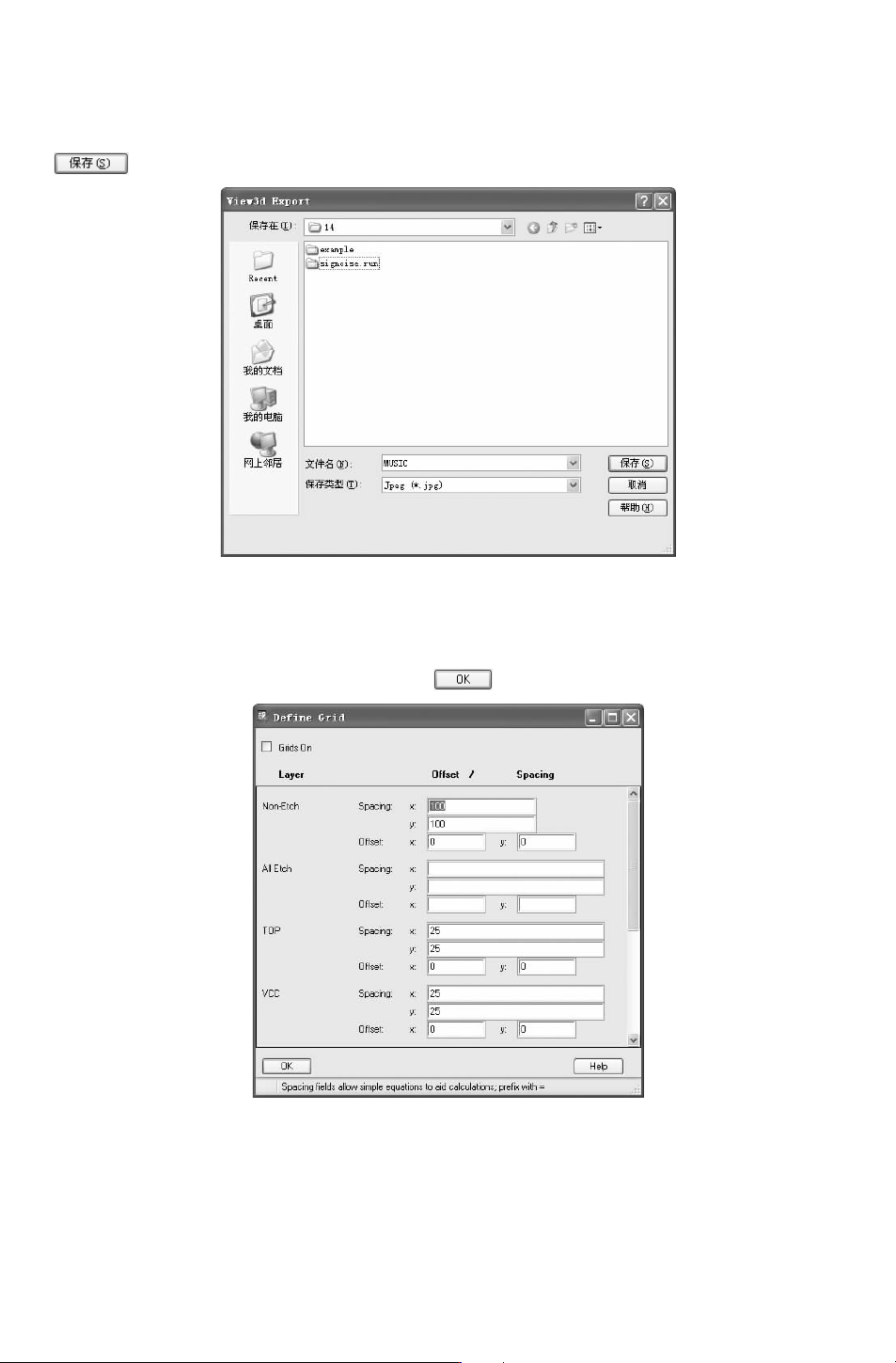

2）选择菜单栏中的 “Files（文件）”
→
“ExportImage（输出图片）” 命令，则系统以
图片的 形 式 输 出 该
PCB的 效 果 图，输 入 图 片 名 称 “MUSIC”，如 图 12－95所 示，单 击
按钮，保存图片文件。
图 12－95 PCB板 3D效果图
14.自动布线。该环节具体步骤如下：
1）选择菜单栏中的 “Setup（设置）”
→
“Grids（格点）” 命令，将弹出 “DefineGrid
（定义格点）” 对话框，选择默认设置，单击 按钮，关闭对话框，如图 12－96所示。
图 12－96 “DefineGrid（定义栅格）” 对话框
2）选择菜单栏中的 “Route（布线）”
→
“PCBRouter（布线编辑器）”
→
“RouteAuto-
matic（自动布线）” 命 令，将 弹出 “AutomaticRouter（自 动 布 线）” 对 话 框，如 图 12－97
所示。
263
