图 2 － 1 0 2 “ C a d e n c e P r o d u c t C h o i c e s ” 对 话 框 图 2 － 1 0 3 库 管 理器 窗 口 图 2 － 1 0 4 库 向 导对 话 框 3 . 单 击 按钮 ，弹 出 如图 2 － 1 0 5 所 示的 文 件设 置 对话 框 ，在 该 对话 框 中 输 入 库 文 件名 称 ，单 击 按钮 ， 在弹 出 的对 话 框中 选 择文 件 路径 。 图 2 …
图 2－98 “Verification（验证）”对话框 图 2－99 “BrowseJedecType”
对话框
2.右键单击 “BrowseJedecType” 对话框中 “Name”列表内的任意一项，在弹出的菜
单中选择 “FilterRows” 命令，将弹出如图 2－100所示 “FilterRows”对话框。
3.在文本框中输入所要查找元件的类型，如输入 “CAP
*
”，单击 按钮，则
“BrowseJedecType” 对话框中就只会显示双列直插封装的元件，如图 2－101所示。在刷
新的 “BrowseJedecType” 对话框列表中选择想要的元件，如 cap196，单击 按钮
即可。
图 2－100 “FilterRows”对话框 图 2－101 显示 dip元件
2.7 操作实例
通过前面章节的学习，用户对 Cadence原理图库编辑环境、编辑器的使用有了初步的了
解，本节通过简单元件的绘制解说如何使用原理图库编辑器来完成电路的设计工作。
1.执行 “开始”
→
“程序”
→
“CadenceSPB16.6”
→

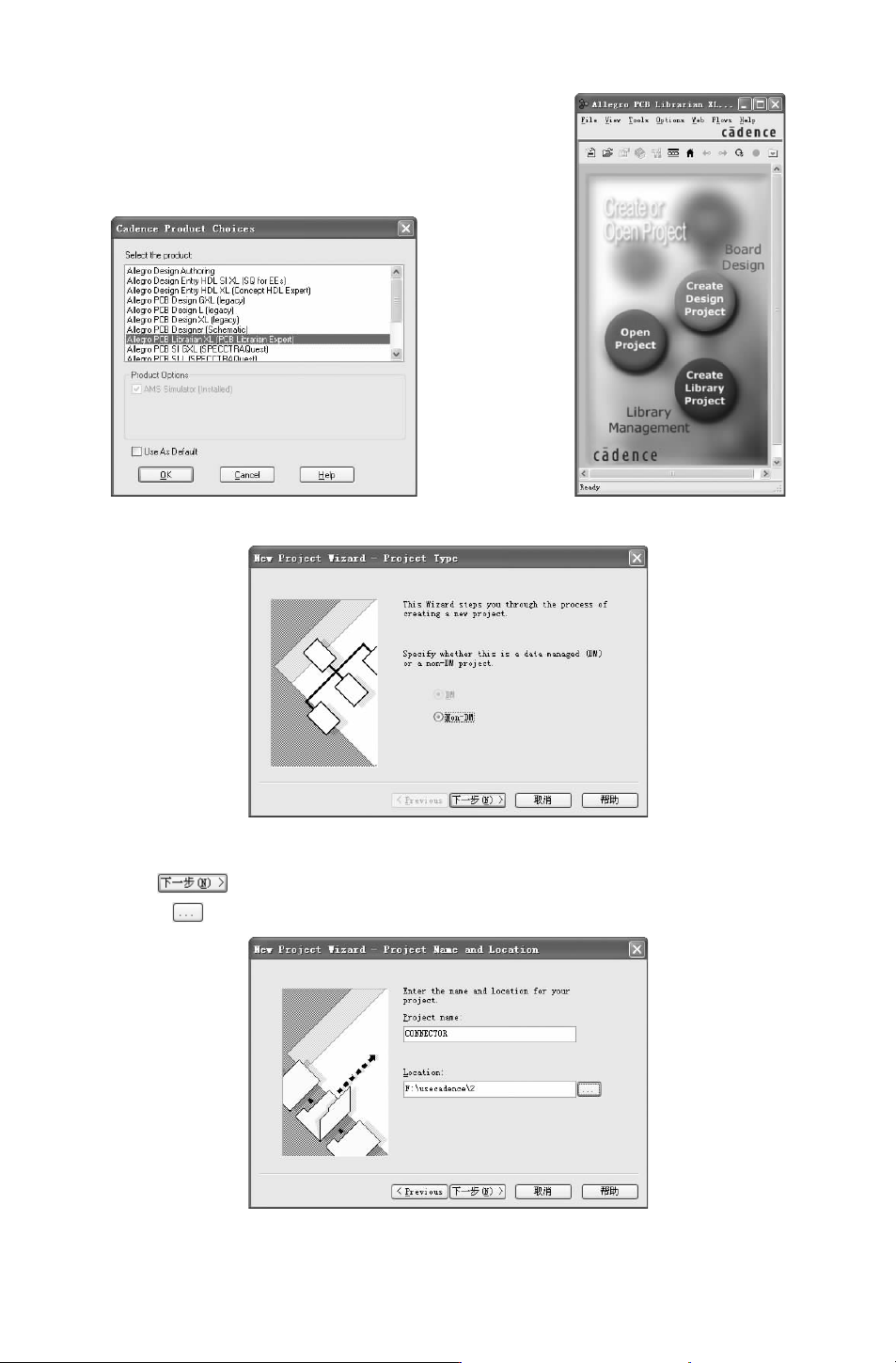

“ProjectManager”命令，弹出
“
CadenceProductChoices” 对话框，选择 “AllegroPCBLibrarianXL（PCBLibrarianExpert）”
选项，如图 2－102所示。
2.单击 按钮，打开库管理器窗口，如图 2－103所示，单击 “CreateLibraryPro-
ject” 按钮，弹出如图 2－104所示的向导对话框。
15
图 2－102 “CadenceProductChoices”对话框 图 2－103 库管理器窗口
图 2－104 库向导对话框
3.单击 按钮，弹出如图 2－105所示的文件设置对话框，在该对话框中输入库文
件名称，单击 按钮，在弹出的对话框中选择文件路径。
图 2－105 文件设置对话框
25

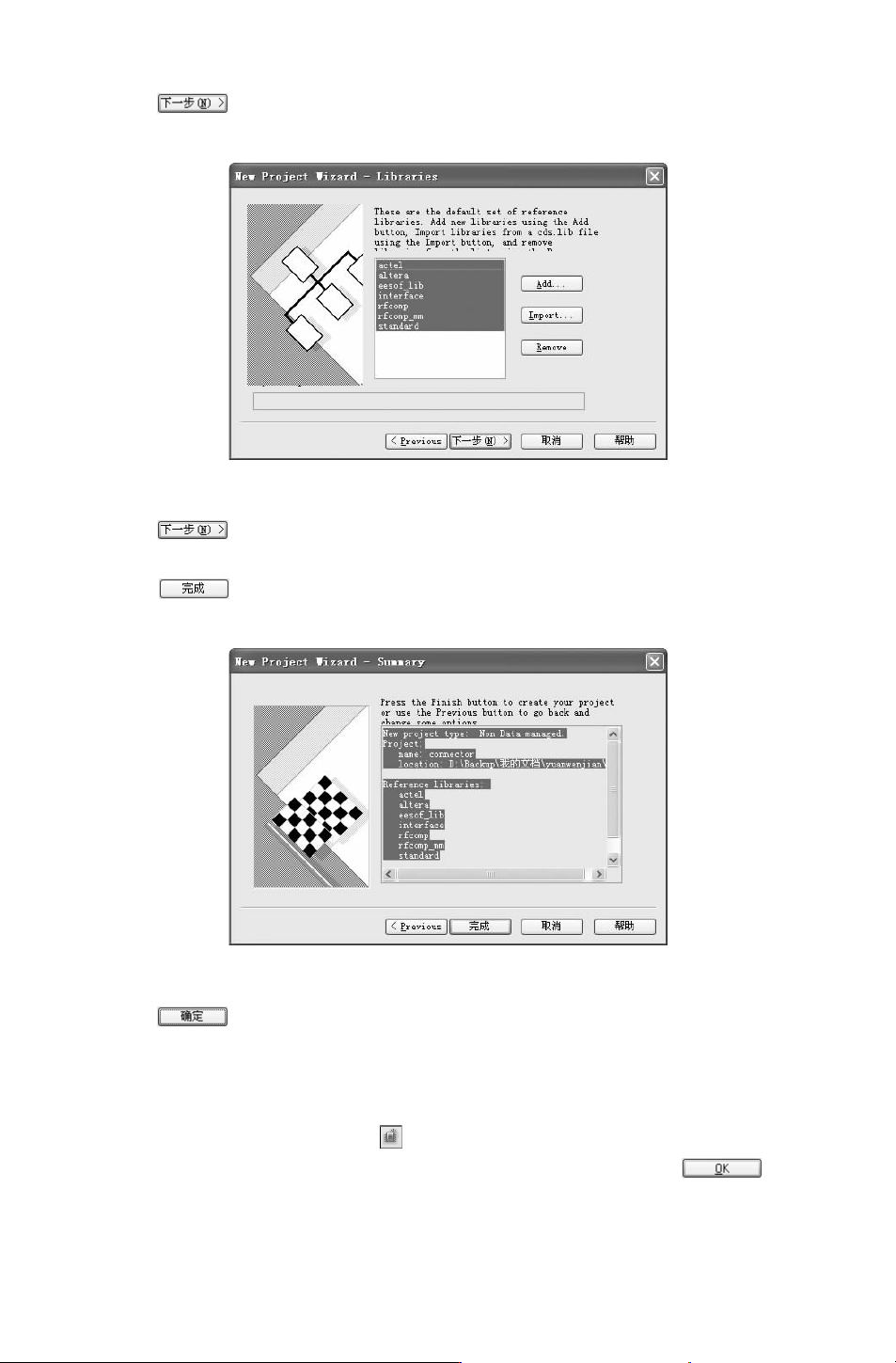

4.单击 按钮，将弹出 “NewProjectWizard－ Libraries” 对话框，按住 〈Shift〉
键，选中所有库模板，如图
2－106所示。
图 2－106 “NewProjectWizard－Libraries”对话框
5.单击 按钮，弹出 “NewProjectWizard－Summary”对话框，如图 2－107所示。
此对话框显示项目的名称和路径等内容。
6.单击 按钮，弹出 “LibraryExplorer” 对话框，提示新的库项目创建成功的
信息。
图 2－107 “NewProjectWizard－Summary” 对话框
7.单击 按钮，在库管理窗口创建一个新的库项目，如图 2－108所示。该窗口显
示元件库操作。
8.单击 “PartDeveloper”按钮，进入原理图库编辑窗口。
9.选择菜单栏中的 “File”
→
“New”
→
“Cell” 命令，或单击 “Cell（元件）” 工具
栏中的 “
NewCell（新建元件）”按钮 ，弹出如图 2－109所示对话框。
10.在 “Cell” 文本栏处输入元件库的名称，用元件型号命名，单击 按钮，进
入 “PartDeveloper” 的图形窗口，如图 2－110所示。
11.在左侧项目管理器中选择 “symbols” 选项，单击鼠标右键，在弹出的菜单中选择
35
