单击 按 钮， 退 出对 话 框， 移 动光 标 到目 标 位置 并 单击 鼠 标， 就 可以 将 电源 符 号放 置在 原 理图 中 。放 置 完成 电 源符 号 和接 地 符号 的 原理 图 如图 6 － 1 3 7 所示 。 图 6 － 1 3 7 完 成 电源 符 号放 置 的原 理 图 在本 例 的设 计 中， 主 要介 绍 了原 理 图中 元 件的 搜 索与 放 置。 原 理图 中 软件 自 带的 系 统库 庞大 ， 所需 …
图 6－134 设置电源属性
图 6－135 放置电源符号
工具栏中的 “Placepower（放置电源）” 按钮 ，在弹出的对话框中选择电源符号 “VCC”，
如图 6－136所示。
图 6－136 设置电源属性
051
单击 按钮，退出对话框，移动光标到目标位置并单击鼠标，就可以将电源符号放
置在原理图中。放置完成电源符号和接地符号的原理图如图
6－137所示。
图 6－137 完成电源符号放置的原理图
在本例的设计中，主要介绍了原理图中元件的搜索与放置。原理图中软件自带的系统库
庞大，所需元件需要进行查找，元件搜索给设计工作带来极大的便利。
6.4.2 监控器电路
本例要设计的是无线电监控器电路，此电路将音频信号放大再用振荡器发射出去。其优点是
没有加密，只需用调频收音机就能接收；缺点是不宜长时间窃听，易被发现，隐蔽性不好。
1.建立工作环境
在 Cadence主窗口中，选择菜单栏中的 “Files（文件）”
→
“New” （新建）
→
“Project
（工程）”命令或单击 “Capture”工具栏中的 “Createdocument（新建文件）” 按钮 ，弹出如
图 6－138所示的 “NewProject（新建工程）”对话框，创建工程文件 “Bug.dsn”。在该工程文件
图 6－138 “NewProject（新建工程）”对话框
夹下，默认创建图样文件 “SCHEMATIC1”，在该图样子目录下自动创建原理图页 “PAGE1”。
151
书书书
2.设置图样参数
1） 选择菜单栏中的 “Options（选项）”
→
“DesignTemplate（设计向导）” 命令，系统
将弹出 “DesignTemplate（设计向导）” 对话框，打开 “PageSize（页面设置）” 对话框，
如图 6－139所示，在此对话框中对图样参数进行设置。

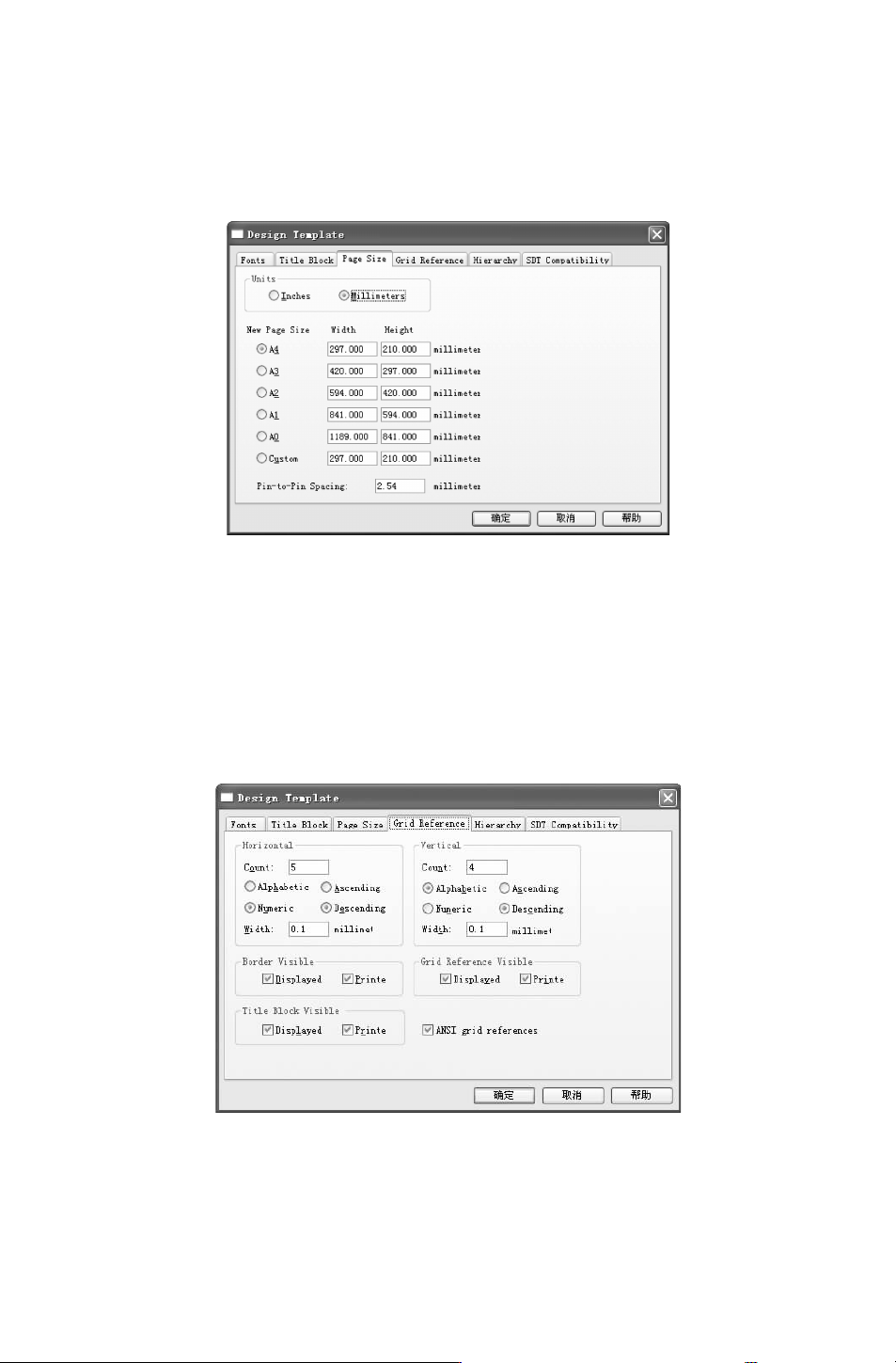

图 6－139 “DesignTemplate（设计向导）”对话框
2） 打开 “PageSize（页面设置）”选项卡，在 “Units（单位）” 栏选择单位为 “Milli-
meters（公制）”，页面大小选择 “A4”。
3）打开 “GridReference（参考栅格）”选项卡，选择默认设置，在设置图样栅格尺寸
的时候，一般来说，捕捉栅格尺寸和可视栅格尺寸一样大，也可以设置捕捉栅格的尺寸为可
视栅格尺寸的整数倍。电气栅格的尺寸应该略小于捕捉栅格的尺寸，因为只有这样才能准确
地捕捉电气节点。如图
6－140所示。
图 6－140 “GridReference（参考栅格）”选项卡
4）打开 “TitleBlock（标题块）” 选项卡，在该选项卡中可以设置当前文件名、工程设
计负责人、图样校对者、图样设计者、公司名称、图样绘制者、设计图样版本号和电路原理
251
