大量时间，相对于其他电路软件，Cadence提供了自动连线的功能，可以半自动地进行导线
连接，既确保了原理图连线的正确性，也大大节省了连线时间。
自动连线操作也分三种方式：
1.两点
选择菜单栏中的 “Place（放置）”
→
“AutoWire（自动连线）”
→
“TwoPoints（两
点）”命令或单击 “Draw （绘图）”工具栏中的 “AutoConnecttwopoints（两点自动布线）”
按钮
，激活命令，鼠标变为十字形状，如图 6－15a所示，在元件引脚小方块上单击，向外
拖动，选择第二个连线点，如图 6－15b所示，单击引脚上的小方块，完成两点连接，如
图 6－15c所示。

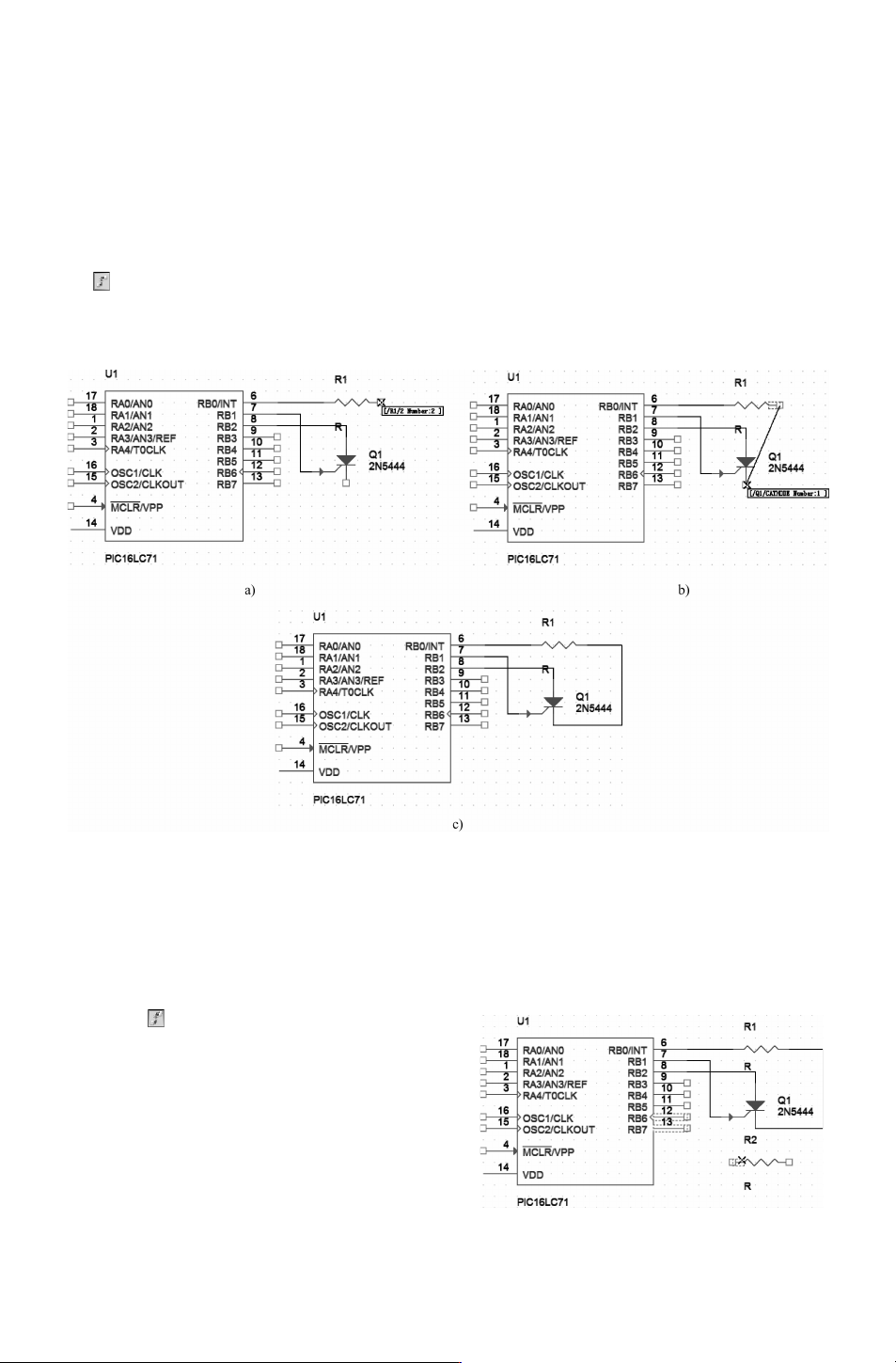

图 6－15 绘制两点连线
a） 确定起点 b）确定第二点 c） 完成连线
图 6－16 选择多个点
2.多点
选择菜单 栏 中 的 “Place（放 置）”
→
“AutoWire（自 动 连 线）”
→
“MultiplePoints
（多点）”命令或单击 “Draw （绘图）”工具栏中的 “AutoConnectmultipoints（多点自动布
线）”按钮
，激活命令，鼠标变为十字形状，
依次选择需要连接的多个引脚，如图 6－16所
示，完 成 所 有 引 脚 选 择 后，右 击 鼠 标 弹 出 如
图 6－17所示的快捷菜单，选择 “Connect（连
接）”命令，完成所选引脚的连接，如图
6－18
所示。
3.连接到总线
选择菜单栏中的 “Place（放置）”
→
“Au-
711
toWire（自动连线）”
→
“ConnecttoBus（连接到总线）” 命令或单击 “Draw （绘图）” 工
具栏中的 “
AutoConnecttoBus（自动连接到总线）”按钮 ，激活命令，鼠标变为十字形。

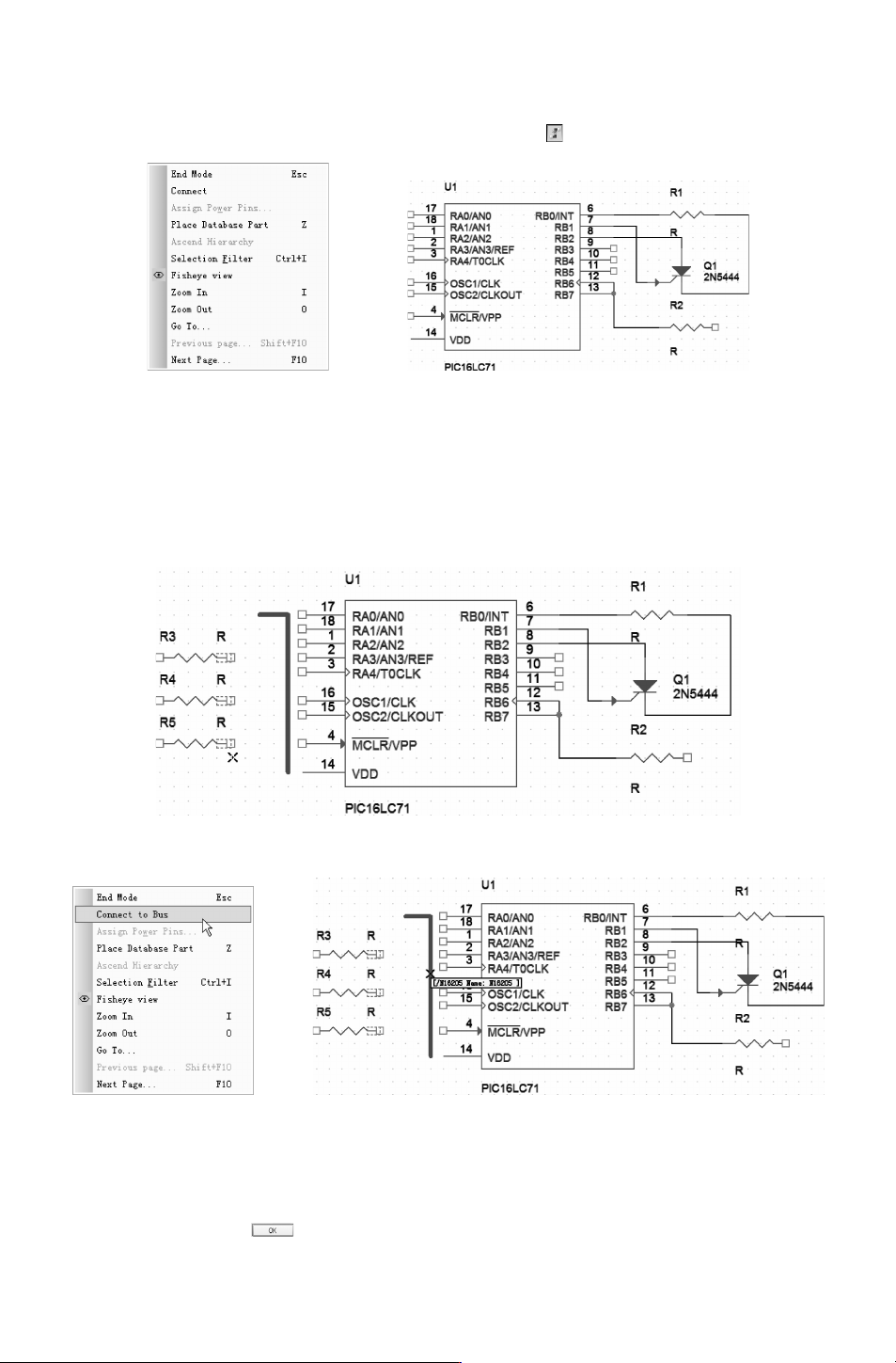

图 6－17 快捷菜单 图 6－18 多点连接
依次选择需要连接的单个或多个引脚，如图 6－19所示，完成引脚选择后，右击鼠标弹
出如图 6－20所示的快捷菜单，选择 “ConnecttoBus（总线连接）” 命令，在图样中选择所
要连接的总线，如图 6－21所示。自动连接所选引脚与总线，并自动在两者中添加必要的导
线与总线分支，如图 6－22所示。
图 6－19 选择引脚
图 6－20 快捷菜单
图 6－21 选择总线
自动连线的同时弹出 “EnterNetNames（输入网络名称）” 对话框，如图 6－23所示。
在 “PinsSelect（引脚选择）”文本框中显示与选择的总线连接的引脚数 3，在下面的文本框
中输入网络名称，单击 按钮，完成命名。至此，完成连线操作。
811

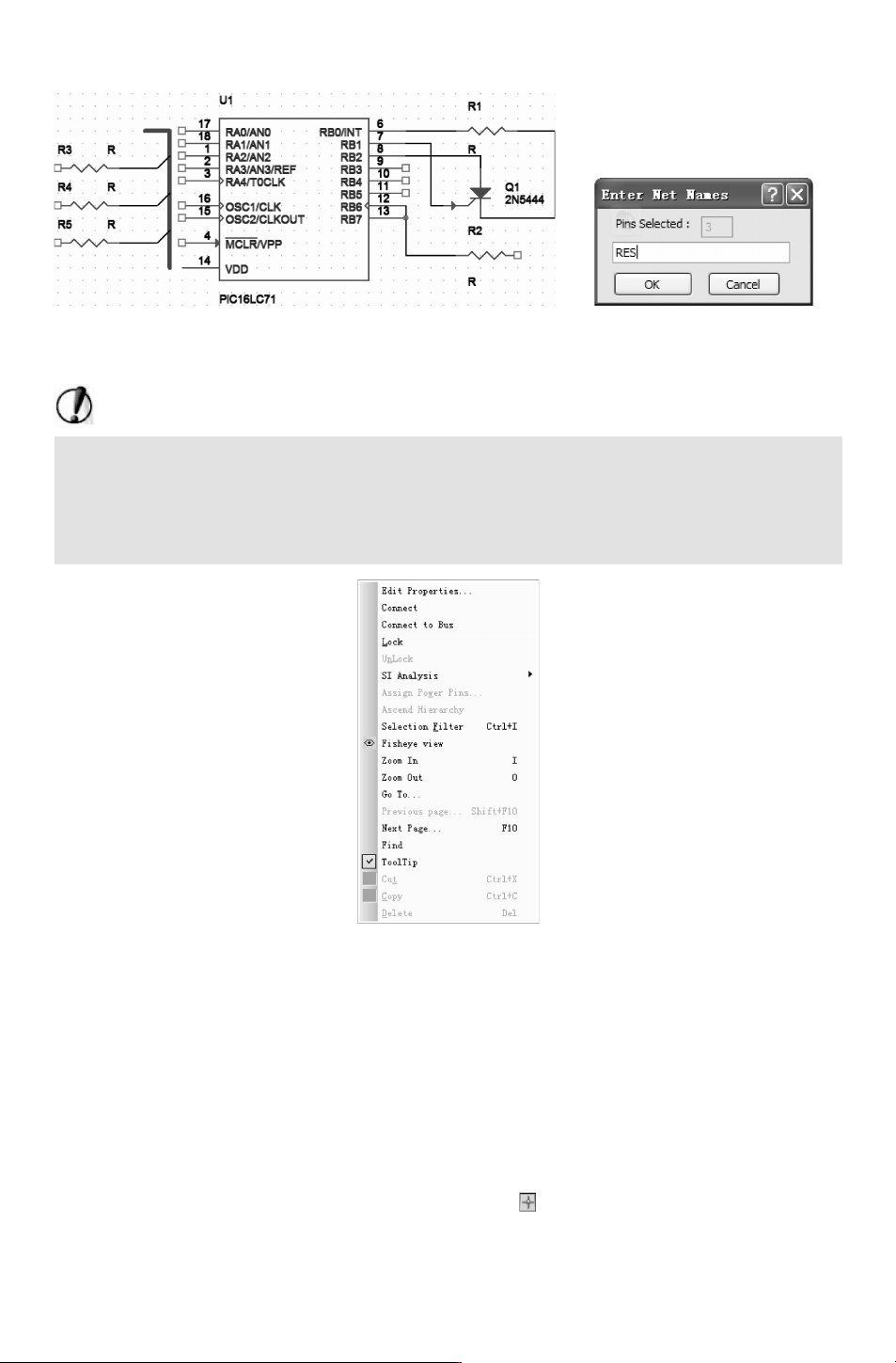

图 6－22 自动连接到总线 图 6－23 “EnterNetNames（输入
网络名称）”对话框
注意：
在无命令状态下，按住 〈Crtl〉 键，依次在引脚小方块上单击，选中两个或多个引
脚，单击右键弹出如图 6－24所示的快捷菜单，直接选择 “Connect（连接）” 或 “Connect
toBus（总线连接）” 命令，可直接代替上面操作执行自动连线操作，此方法步骤简单，
实用性强，读者可多加练习，熟练掌握此绘图技巧。
图 6－24 快捷菜单
6.2.5 放置手动连接
在 Cadence中，默认情况下，系统会在导线的 T型交叉点处自动放置电气节点，表示所
画线路在电气意义上是连接的。但在其他情况下，如十字交叉点处，由于系统无法判断导线
是否连接，因此不会自动放置电气节点。如果导线确实是相互连接的，就需要用户自己手动
来放置电气节点。
手动放置电气节点的步骤如下：
1.选择菜单栏中的 “Place（放置）”
→
“Junction（节点）” 命令或单击 “Draw （绘
图）”工具栏中的 “Placejunction（放置节点）” 按钮 ，也可以按下快捷键 〈J〉，这时鼠
标带有一个电气节点符号。
