单击 “ P l a c e P a r t （ 放 置 元件 ） ” 按 钮 或 双 击 元 件 名 称， 将 选 择 的 芯 片 N E 5 5 5 放 置 在 原理 图 样上 ， 如图 6 － 1 7 6 所 示。 （ 3 ） 编 辑元 件 将相 似 芯片 N E 5 5 5 修改 为 N E 5 5 5 N ，新 建原 理 图库 文 件过 于 烦琐 ， 下面 介 绍一 种 简 单 方 便的 方 法。 1 ） 选中 N E 5 5…

100%1 / 401
图 6－173　本例中需要的元件库
单击 “PlacePart（放置元件）” 面板 “SearchforPart（查找元件）” ，显示搜索操
作，在 “SearchFor（搜索）” 文本框中输入 “
*
ne555
*
”。单击 “SearchforPart（搜索路
径）”按钮 ，系统开始搜索，在 “Library（库）” 列表下显示符合搜索条件的元件名、所
属库文件，如图 6－174所示。
（2） 查找文件
选中需要的元件 NE555，单击 按钮，在系统中加载该元件所在的库文件 “MiscLin-
ear.olb”，在 “Library（库）”列表框中显示已加载该元件库，在 “PartList（元件列表）”
列表框中显示该元件库中的元件，选中搜索的元件 “NE555”，在面板中显示元件符号的预
览，如图
6－175所示。
图 6－174　显示搜索结果 图 6－175　查找元件
361
单击 “PlacePart（放置元件）” 按钮 或双击元件名称，将选择的芯片 NE555放置在
原理图样上，如图 6－176所示。
（3） 编辑元件
将相似芯片 NE555修改为 NE555N，新建原理图库文件过于烦琐，下面介绍一种简单方
便的方法。
1）选中 NE555，如图 6－177所示，选择右键命令 “EditPart（编辑元件）”，进入元件
编辑环境，对该元件所有引脚位置进行修改，结果如图 6－178所示。
图 6－176　放置元件 NE555 图 6－177　元件 NE555 图 6－178　移动引脚位置
2）选中 所 有 引 脚，单 击 鼠 标 右 键 选 择 “EditProperties（编 辑 属 性）” 命 令，弹 出
“BrowseSpreadsheet” 对话框，修改每个引脚的 “Name” 属性，把引脚名称改成与 NE555N
一致，并且将引脚属性设置为 “Dot”或 “Clock”，如图 6－179所示。
修改完成后的 NE555如图 6－180所示。
图 6－179　“BrowseSpreadsheet”对话框 图 6－180　修改后的芯片外形
图 6－181　修改元件名称
3）退出元件编辑环境，进入原理图绘制环境，
双击 元 件 名 称 NE555，在 弹 出 的 对 话 框 中 输 入
NE555N，修改元件名称，如图 6－181所示。至此
在现有元件的基础上完整地创建了一个新的元件，
该元件 只 适 用 于 当 前 设 计 项 目， 元 件 最 终 结 果
如图
6－182所示。
（
4）放置外围元件
打开 “PlacePart（放置元件）” 面板，在当前
元器 件 库 名 称 栏 中 选 择 “Discrete.OLB” 元 件 库，
选择放置电阻、电筒、二极管、晶体管元件，结果
如图 6－183所示。
461

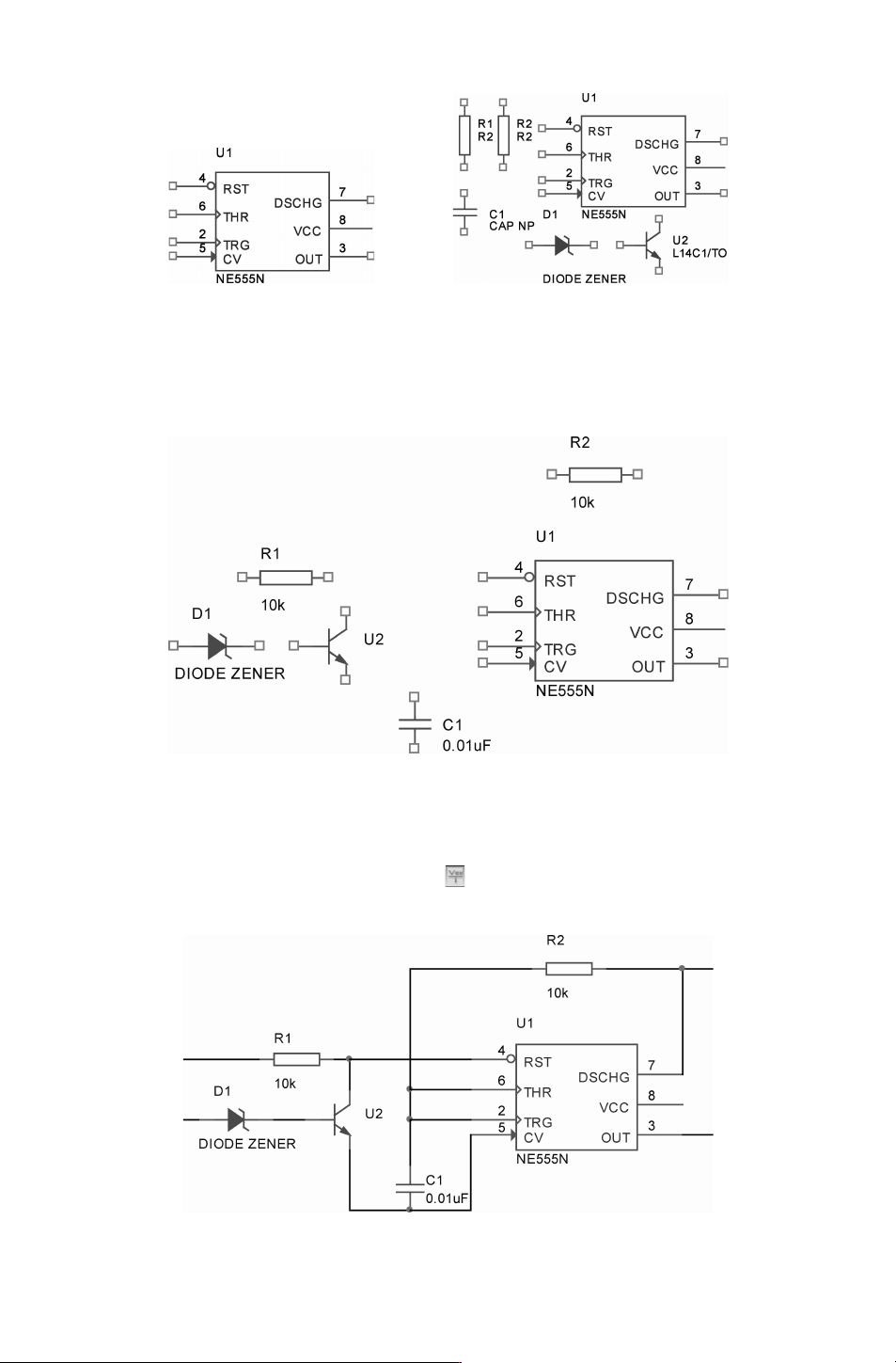

图 6－182　元件修改结果 图 6－183　元件放置结果
（5） 元件布局
按照电路要求对电路图进行布局操作，设置好元器件属性的电路原理图如图 6－184
所示。
图 6－184　原理图布局结果
（6） 元件布线
选择菜单栏中的 “Place（放置）”
→
“Wire（导线）” 命令，或单击 “Draw （绘图）”
工具栏中的 “Placewire（放置导线）” 按钮 ，在原理图上布线，布线结果如图 6－185
所示。
图 6－185　布线结果
