4）选 择 菜 单 栏 中 的 “Setup（设 置 ）”
→
“Constraints（约 束 ）”
→
“SpacingNet
Overrides
（忽略网络间隔）” 命令，在 “Find（查找）” 面板中的 “FindByName（按名
称查找）” 中选择 “Net（网络）” 选项，单击 “More（更多）” 按钮进入图 12－27所示对
话框。
图 12－27 “FindbyNameorProperty”对话框 （二）
5）在弹出对话框内的 “AvailableObjets（有效对象）” 列表中选择需要的项目添加到
“Seletedobjects（选择对象）” 列表中，如图 12－28所示，单击 按钮，弹出 “Edit
Property
（编辑属性）” 对话框，进行相应的属性设置，如图 12－29所示，单击 “OK （确
定）”按钮，关闭对话框。
图 12－28 “FindbyNameorProperty”对话框 （三）
3.设置电气规则
1）选择菜单栏中的 “Setup（设置）”
→
“Constraints（约束）”
→
“ConstraintManager
（约束管理器）”命令，将弹出 “ConstrainsSystemMaster（约束管理器）” 对话框。
2）在目录树视图内单击 “ElectricalConstraintSet（电气约束设置）” 节点，将显示可进
133
图 12－29 “EditProperty（编辑属性）” 对话框
行电气设置的选择，如图 12－30所示。选择不同的节点可进行不同的电气设置。
图 12－30 “ElectricalConstraintSet（电气约束设置）”节点
3）完成设置后，关闭对话框。
4）选择菜单栏中的 “Setup（设置）”
→
“Constraints（约束）”
→
“Modes（模式）”
命令，将弹出 “AnalysisModes（分析模式）” 对话框，如图 12－31所示，在 “Modes（模
式）”对话框中将所有的选项选中 On状态。
完成设置后，关闭对话框。
233

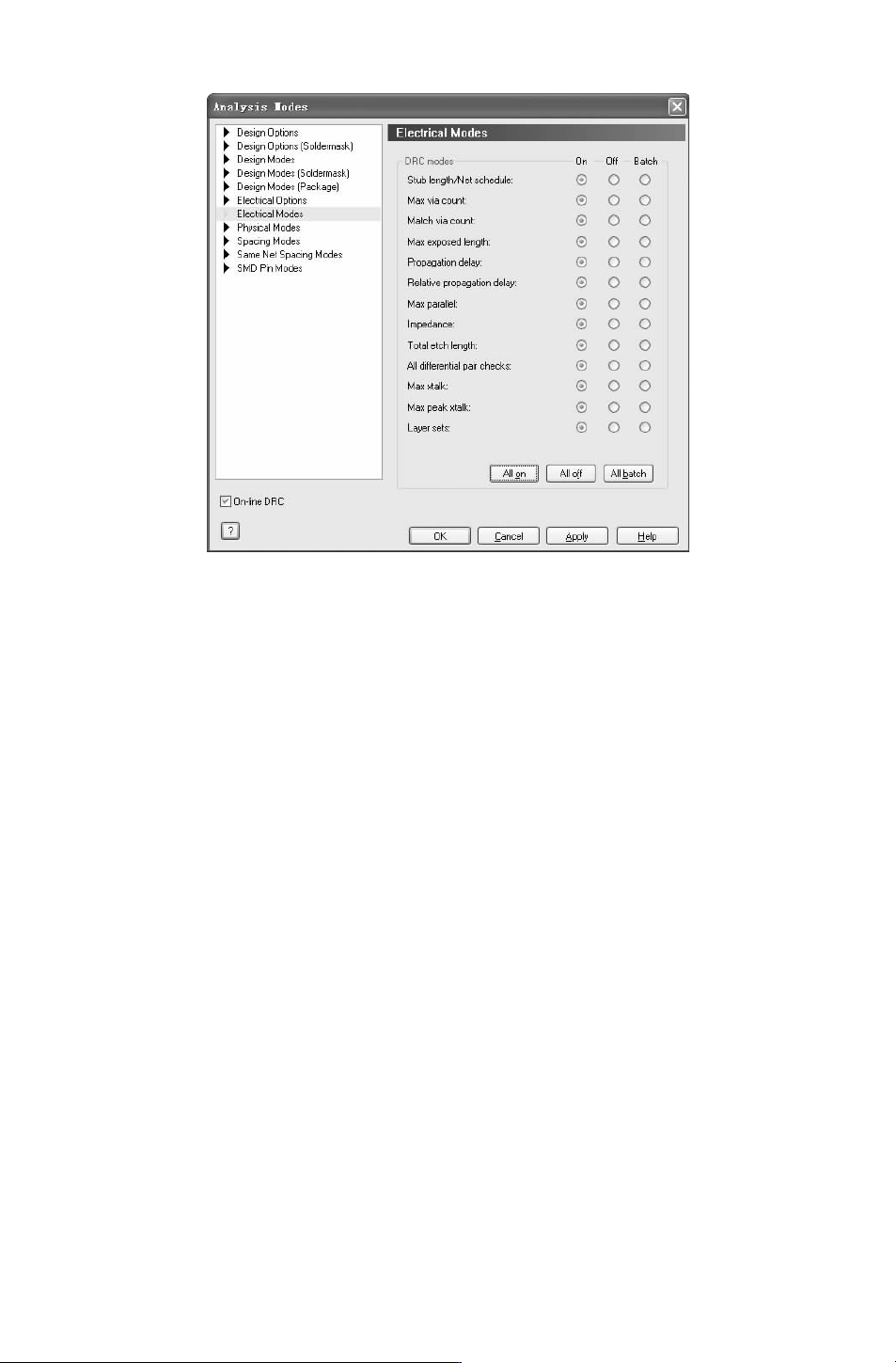

图 12－31 “AnalysisModes（分析模式）” 对话框
12.2.4 自动布线
自动布线的布通率依赖于良好的摆放，布线规则可以预先设定，包括布线的弯曲次数、
导通孔的数目、走线的数目等。一般首先进行探索式布线，把短线连通，然后再进行迷宫式
布线，先把要布的连线进行全局的布线路径优化，系统可以根据需要断开已布的线。并试着
重新布线，以改进总体效果。在自动布线之前，输入端与输出端的边线应避免相邻平行，以
免产生反射干扰，可以对布线要求比较严格的线进行交互式预布线。两相邻层的布线要互相
垂直，平行容易产生寄生耦合，必要时应加地线隔离。
在 PCB布线过程中，手动将主要线路、特殊网络布线完成后，通过 Allegro提供的自动
布线功能完成剩余网络的布线。
选择菜单栏中的 “Route（布线）”
→
“PCBRouter（布线编辑器）”
→
“RouteAuto-
matic（自动布线）”命令，将弹出 “AutomaticRouter（自动布线）” 对话框，如图 12－32所
示。 “AutomaticRouter（自动布线）” 对话框共由 “RouterSetup（布线设置）”、 “Routing
Passes（布线通 路）”、“SmartRouter（灵 活 布 线）” 和 “Selections（选 集）” 四 个 选 项 卡
组成。
1.RouterSetup（布线设置）选项卡
打开 “RouterSetup（布线设置）”选项卡，如图 12－32所示。
（1） “Strategy（策略）”：显示 3种布线模式。
●
“Specifyroutingpasses（指定布线通路）”：选择此项，可激活 “RoutingPasses（布线
通路）” 选项卡，设置布线工具的具体使用方法。
●
“Usesmartrouter（使用灵活布线）”：选择此项，表示可通过 SmartRouter来设置灵活
