2 . 指 定 引脚 图 指定 引 脚图 是 指给 对 应的 引 脚 指 定 引 脚 号 ， 引 脚 号 可 以 手 动 输 入 也 可 以 在 指 定 P C B 引 脚图 中 进行 提 取。 从 指定 引 脚图 中 进行 引 脚号 的 提取 的 步骤 如 下。 1 ） 选择 “ P a c k a g e P i n ” 选 项 卡 ， 如 图 2 － 8 6 所 示。 在 “ P a c k a g e P i n ” 选 项 卡…
2）在 “PackagePin”选项卡中，单击 按钮，在弹出的菜单中选择 “Add（添加）”
命令，将弹出 “
AddPin（添加引脚）” 对话框，如图 2－84所示。

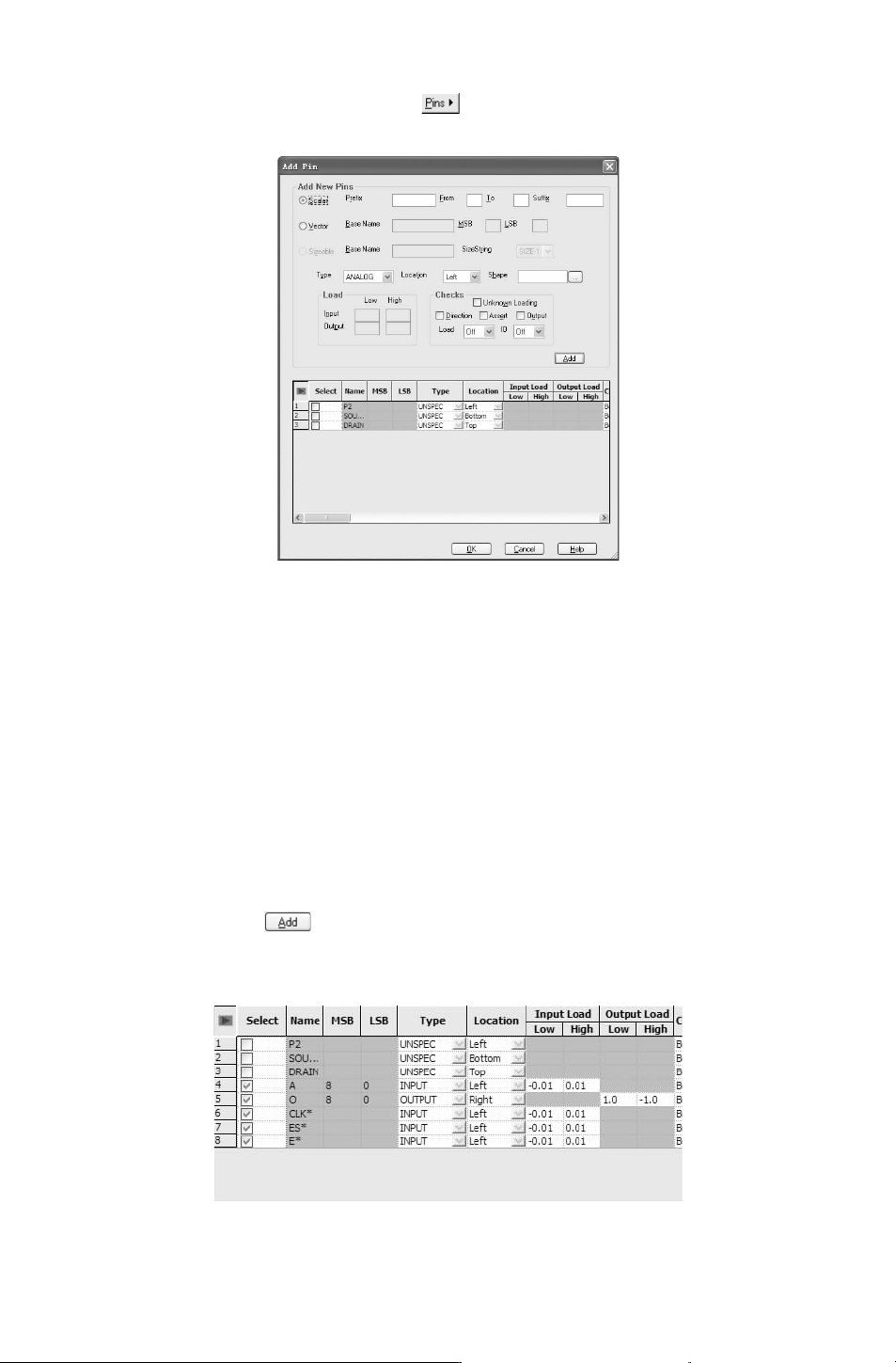

图 2－84 “AddPin（添加引脚）” 对话框
下面介绍该对话框中的各选项：
1）“AddNewPins（添加新引脚）”区域
①
“Vector（矢量）”选项
在 “BaseName（基极名称）” 文本框内输入引脚名称；在 “MSB （平均速度）” 文本
框内输入个数；在 “
LSB （最低有效值）” 文本框内输入 0；在 “Type（类型）” 下拉列表
中选择引脚电气特性。
②
“Scalar（标量）” 选项
在 “Prefix（前缀）”文本框内输入引脚名称，在 “Suffix（后缀）” 栏输入 “
*
”，在
“Type（类型）”下拉列表中选择电气特性。
不论是标量管脚还是矢量引脚，均可采用集体输入，如在 PinNames栏可输入 “A1－
A8”、“1C－16C”，单击 按钮，添加引脚。
2）引脚显示区域
在该区域以列表的形式显示引脚添加结果，如图 2－85所示。
图 2－85 添加后的引脚信息
64
2.指定引脚图
指定引脚图是指给对应的引脚指定引脚号，引脚号可以手动输入也可以在指定 PCB引
脚图中进行提取。从指定引脚图中进行引脚号的提取的步骤如下。
1）选择 “PackagePin” 选项卡，如图 2－86所示。在 “PackagePin” 选项卡内单击
按钮，在弹出的菜单上选择 “ExtractfromFootprint”命令，如图 2－87所示，将弹
出 “pdv”对话框，如图 2－88所示。
图 2－86 “PackagePin”选项卡
图 2－87 选择 “ExtractfromFootprint” 命令
图 2－88 “pdv” 对话框
2）在弹出的 “pdv”对话框中单击 按钮， “PhysicalPins” 栏显示提取的引脚
号，如图 2－89所示。单击 可以进行引脚的排序，可倒序排列也可顺序排列。
3.处理电源引脚
通常情况下电源引脚不要求显示在符号中，可以将电源引脚从 “LogicalPins” 栏移到
“GlobalPins” 栏内。具体操作过程如下。
1）选择 “PackagePin”选项卡，单击 “LogicalPins”栏的 Type标题，按照类型进行引
脚排序，如图 2－90所示。
74
图 2－89 “PhysicalPins”栏显示 图 2－90 引脚类排序
2）选择类型为 “POWER” 的引脚，单击 按钮，在弹出的菜单中选择 “Logical
PinstoGlobal”命令，将引脚移到 GlobalPins栏；再选择类型为 “GROUND”的引脚，单击
按钮，在弹出的菜单中选择 “LogicalPinstoGlobal”命令，将引脚移到 “GlobalPins”
栏，如图 2－91所示。
图 2－91 转移引脚到 “GlobalPins”栏
4.映射引脚
逻辑引脚映射需要先选择逻辑引脚，再选择封装引脚，然后单击映射按钮；全局引脚的
映射需要先选择全局引脚，再选择对应的封装引脚。引脚映射的具体操作如下。
选择 “PackagePin”选项卡，单击 “LogicalPins” 栏的 “A＜0＞”行 “S1” 列对应的
表格，然后在 “PackagePin”栏的 Number列，选择 “9”，单击 按钮。用同样的方
法将 “A＜1＞”到 “A＜8＞” 的引脚全部映射，如图 2－92所示。
5.隐藏引脚
分别在 “LogicalPins” 栏和 “PhysicalPins”栏中右击鼠标，在弹出菜单中，选择 Hide
MappedPins命令，隐藏所有映射完成的引脚。
