2.指定引脚图
指定引脚图是指给对应的引脚指定引脚号，引脚号可以手动输入也可以在指定 PCB引
脚图中进行提取。从指定引脚图中进行引脚号的提取的步骤如下。
1）选择 “PackagePin” 选项卡，如图 2－86所示。在 “PackagePin” 选项卡内单击
按钮，在弹出的菜单上选择 “ExtractfromFootprint”命令，如图 2－87所示，将弹
出 “pdv”对话框，如图 2－88所示。
图 2－86 “PackagePin”选项卡
图 2－87 选择 “ExtractfromFootprint” 命令
图 2－88 “pdv” 对话框

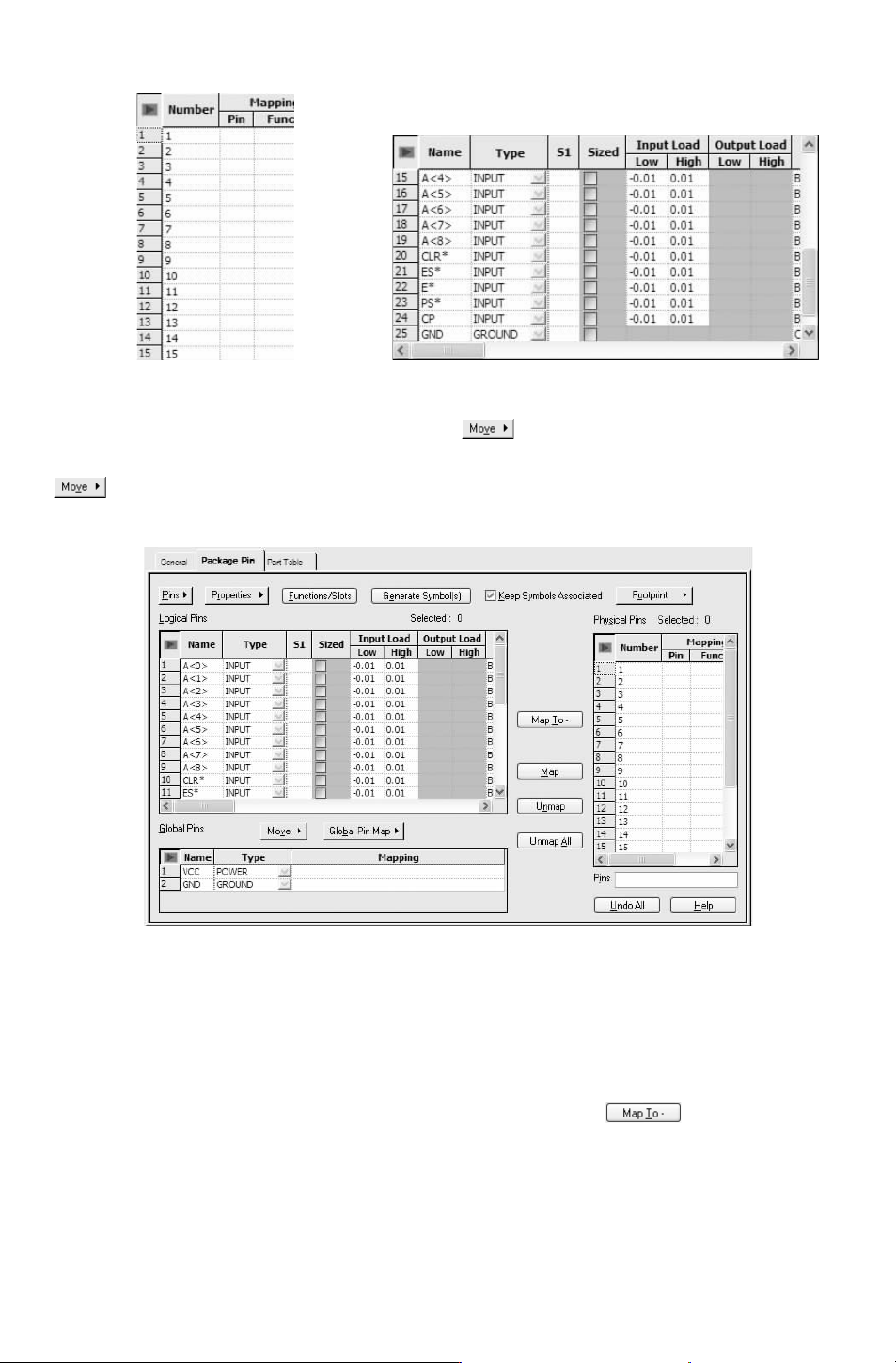

2）在弹出的 “pdv”对话框中单击 按钮， “PhysicalPins” 栏显示提取的引脚
号，如图 2－89所示。单击 可以进行引脚的排序，可倒序排列也可顺序排列。
3.处理电源引脚
通常情况下电源引脚不要求显示在符号中，可以将电源引脚从 “LogicalPins” 栏移到
“GlobalPins” 栏内。具体操作过程如下。
1）选择 “PackagePin”选项卡，单击 “LogicalPins”栏的 Type标题，按照类型进行引
脚排序，如图 2－90所示。
74
图 2－89 “PhysicalPins”栏显示 图 2－90 引脚类排序
2）选择类型为 “POWER” 的引脚，单击 按钮，在弹出的菜单中选择 “Logical
PinstoGlobal”命令，将引脚移到 GlobalPins栏；再选择类型为 “GROUND”的引脚，单击
按钮，在弹出的菜单中选择 “LogicalPinstoGlobal”命令，将引脚移到 “GlobalPins”
栏，如图 2－91所示。
图 2－91 转移引脚到 “GlobalPins”栏
4.映射引脚
逻辑引脚映射需要先选择逻辑引脚，再选择封装引脚，然后单击映射按钮；全局引脚的
映射需要先选择全局引脚，再选择对应的封装引脚。引脚映射的具体操作如下。
选择 “PackagePin”选项卡，单击 “LogicalPins” 栏的 “A＜0＞”行 “S1” 列对应的
表格，然后在 “PackagePin”栏的 Number列，选择 “9”，单击 按钮。用同样的方
法将 “A＜1＞”到 “A＜8＞” 的引脚全部映射，如图 2－92所示。
5.隐藏引脚
分别在 “LogicalPins” 栏和 “PhysicalPins”栏中右击鼠标，在弹出菜单中，选择 Hide
MappedPins命令，隐藏所有映射完成的引脚。
84
图 2－92 “A＜1＞”到 “A＜8＞”的引脚映射
2.6.4 创建元件轮廓
创建符号可以在符号编辑器中进行，也可以在封装中进行。在这里讲解一下如何在封装
中进行符号的创建。具体操作过程如下。
1.选择 “PackagePin” 选项卡，在 “PhysicalPins” 栏中，单击 按钮，将
弹出 “
GenerateSymbol（s）forPackage”对话框，如图 2－93所示。
2.设置好后，单击 按钮，系统会自动创建原理图符号，在元件属性的 Symbo1
节点下会生成新的节点，如图 2－94所示。
图 2－93 “GenerateSymbol（s） forPackage”对话框 图 2－94 项目管理器
