2.“Sweeptype（扫描方式）”
1）“Linear”：参数以线性变化。
2）“Logarithmic”：参数以对数变化。
3）“Valuelist”：只分析列表中的值。
4）“Startvalue”：参数线性变化或以对数变化时分析的起始值。
5）“Endvalue”：参数线性变化或以对数变化时分析的终止值。
6）“Increment”、“Points／Decade”、 “Points／Octave”：参数线性变化时的增量，以对数
变化时倍频的采样点。
8.3.10 温度分析 （Temperature（Sweep））
温度扫描是指在一定的温度范围内进行电路参数计算，用以确定电路的温度漂移等性能
指标。
在 “SimulationSetting（仿 真设置）” 对 话 框 中 打 开 “Analysis（分 析）” 选 项 卡，在
“Analysistype（分析类型）” 下拉列表框中选择 “TimeDomain（Transient）”，在 “Options
（选项）”选项组中选中 “Temperature（Sweep）（温度扫描）”，在右面显示温度扫描分析仿

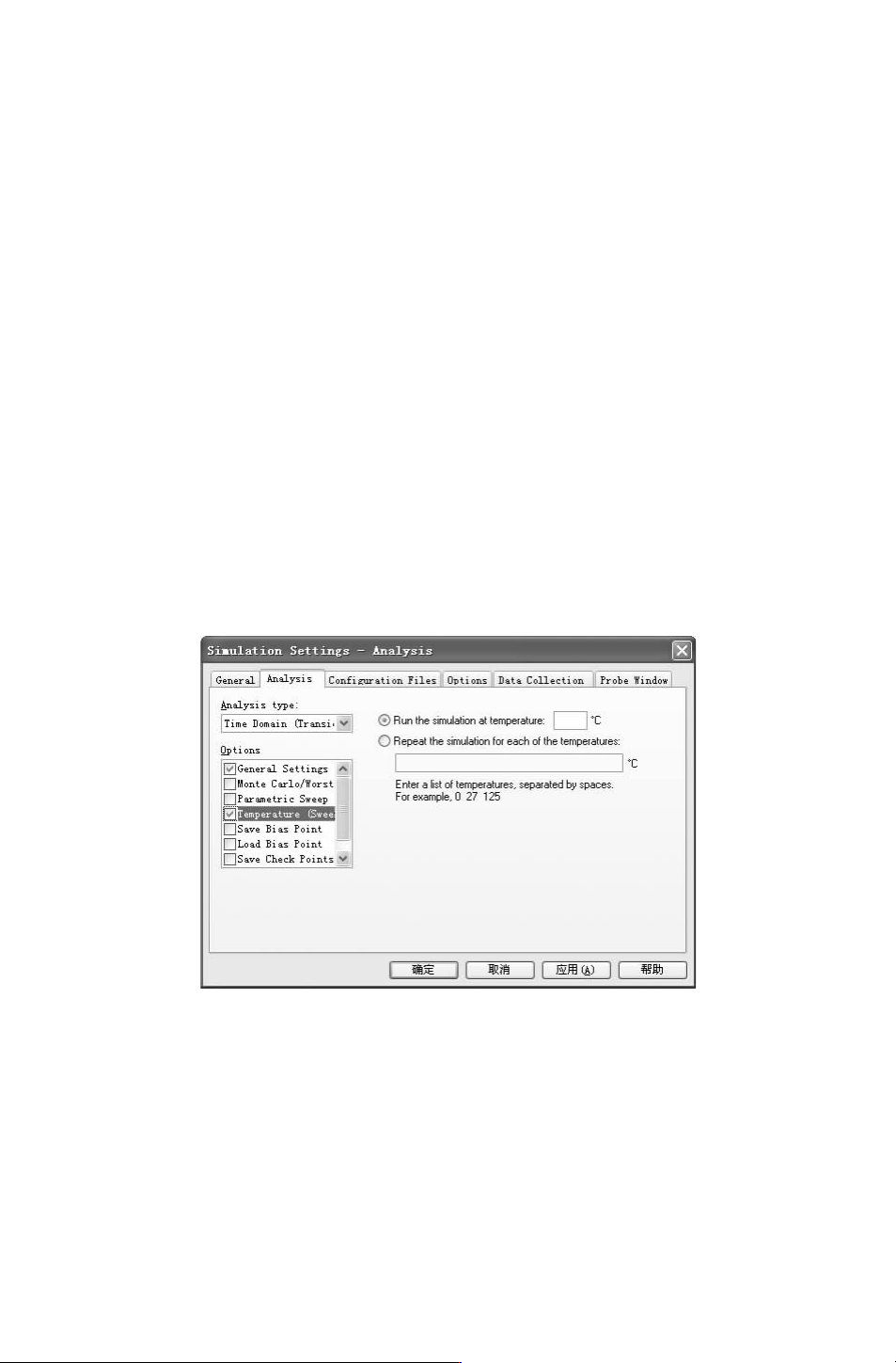

真参数设置，如图
8－14所示。
●
“Runthesimulationattemperature”：在指定的温度下分析。
●
“Repesatthesimulationforeachofthetemperatures”：在指定的一系列温度下进行分析。
图 8－14 “Analysis（分析）”选项卡———温度分析
8.4 仿真信号
Pspice提供了多种独立仿真信号源，存放在库文件存储的路径为 “X：＼Library＼pspice＼
source.lib”，供用户选择。
532
1.独立激励信号源
1）独立激励信号源，包括电压源与电流源，均被默认为理想的激励源，即电压源的内
阻为零，而电流源的内阻为无穷大。
2）仿真激励源就是仿真时输入到仿真电路中的测试信号，根据观察这些测试信号通过
仿真电路后的输出波形，用户可以判断仿真电路中的参数设置是否合理。
3）Pspice软件为瞬态分析提供了 6种激励信号波形，有直流激励信号源、正弦激励信
号源、脉冲激励信号源、分段线性激励信号源、指数激励信号源、调频激励信号源。
2.数字信号源
1）Pspice提供的仿真信号源，默认为理想的激励源，即电压源的内阻为零，而电流源
的内阻为无穷大。
2）仿真激励源就是仿真时输入到仿真电路中的测试信号，根据观察这些测试信号通过
仿真电路后的输出波形，用户可以判断仿真电路中的参数设置是否合理。
3）Pspice软件为瞬态分析提供了 6种激励信号波形供用户选用。其中电平参数针对的
是独立电压源。
4）数字电路分析在绘制原理图、设置分析时间等方面，比模拟电路分析简单些。数字
电路分析的一个重要问题就是如何按照分析的需要，正确设置好数字信号的波形。
