Net中显示的为网络，开始时为 “NullNet” 空网络，只有布线开始时才显示布线所
在的网络。
●
Linelock中显示的为布线形式和布线时线的拐角。其中布线形式分为 Line（直线）和
Arc（弧线）两种方式。布线时的拐角选项分 Off（无拐角）、45（45°拐角） 以及 90
（90°拐角）三种。
●
Miter中显示了引脚的设置，如其值为 lxwidth和 Min时表示斜边长度至少为线宽的一
倍。但当在 LineLock中选择了 Off此项就不会显示。
●
Linewidth中显示的为线宽。
●
Bubble指球状区域，显示该特殊区域的布线规则，在该区域选择推挤布线时，无须特
殊注明。
●
Shovevias中显示的为推挤过孔的方式。其中 Off为关闭推挤方式；Minimal为使用最
小幅度的去推挤
Via；Full为完整地推挤 Via。
●
Gridless选项表示选择布线是否可以在格点上。
●
Clipdanglingclines：剪辑悬挂的布线。
●
Smooth中显示的为自动调整布线的方式。其中 Off为关闭自动调整布线方式；Minimal
为最小幅度的去自动调整布线；Full为完整地去自动调整布线。
●
Snaptoconnectpoint选项表示布线是否从 Pin、Via的中心原点引出。
●
Replaceetch选项表示布线是否允许改变存在的 Trace，即不用删除命令。在布线时若
两点间存在布线，那么再次添加布线时旧的布线将被自动删除。
4）在 “Options（选项）”面板中设置好布线属性后，单击显示飞线的一个节点，向目
标节点移动光标绘制连接，如图
12－12所示。在绘制的过程中可以右击鼠标在弹出的菜单
中执行 “Oops（取消）”命令，进行前一操作的取消，对绘制路线进行修改。
5）绘制光标到达目标接点后单击鼠标完成两点间的布线，再右击鼠标，在弹出的菜单
中选择 “
Done（完成）” 命令，将完成布线操作，如图 12－13所示。

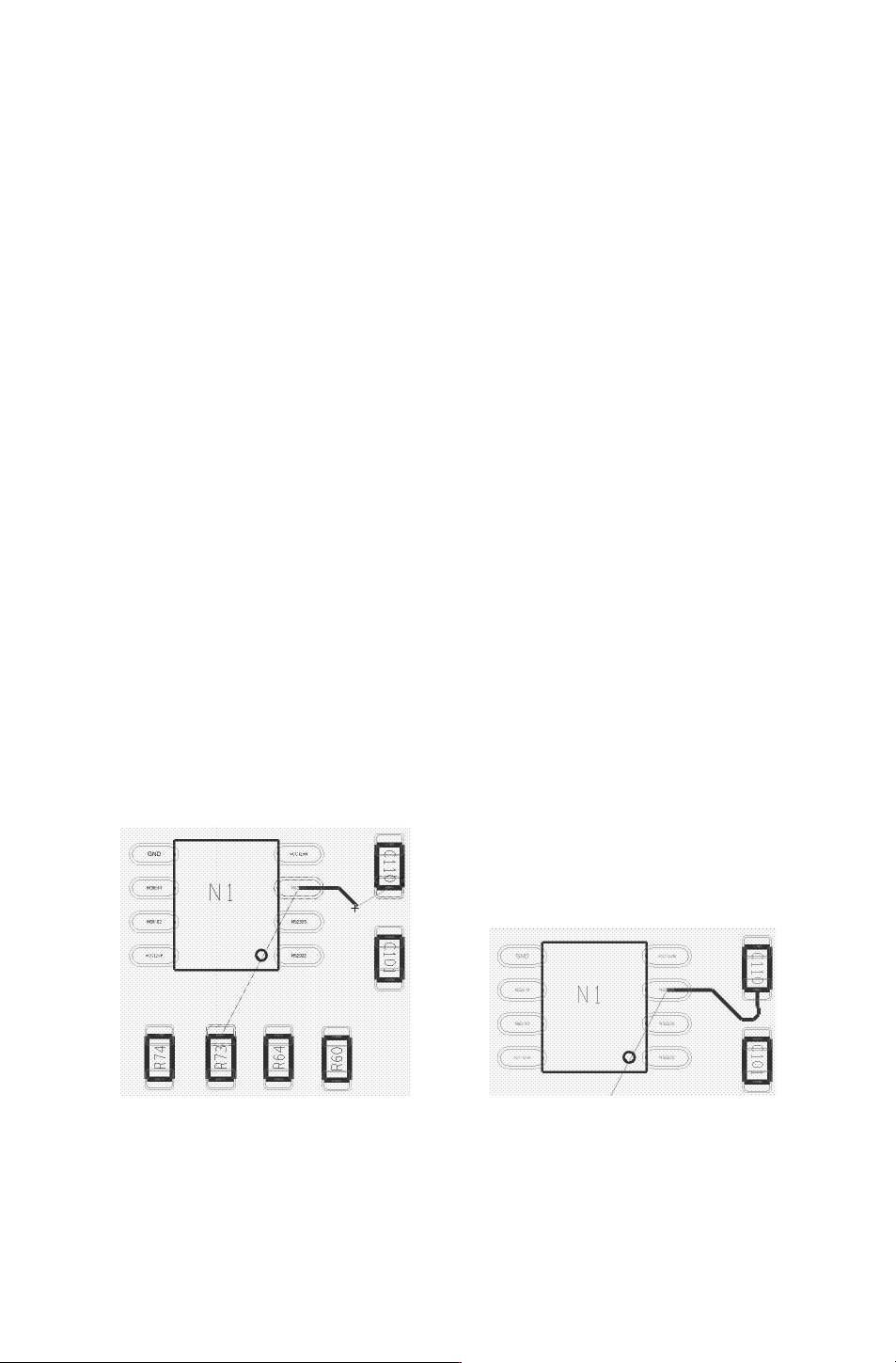

图 12－12 绘制连接 图 12－13 完成布线操作
2.布线的删除
在手工调整布线过程中，除了需要添加布线外还经常要删除一些不合理的导线。对不需
要的布线进行删除的具体操作步骤如下：
523

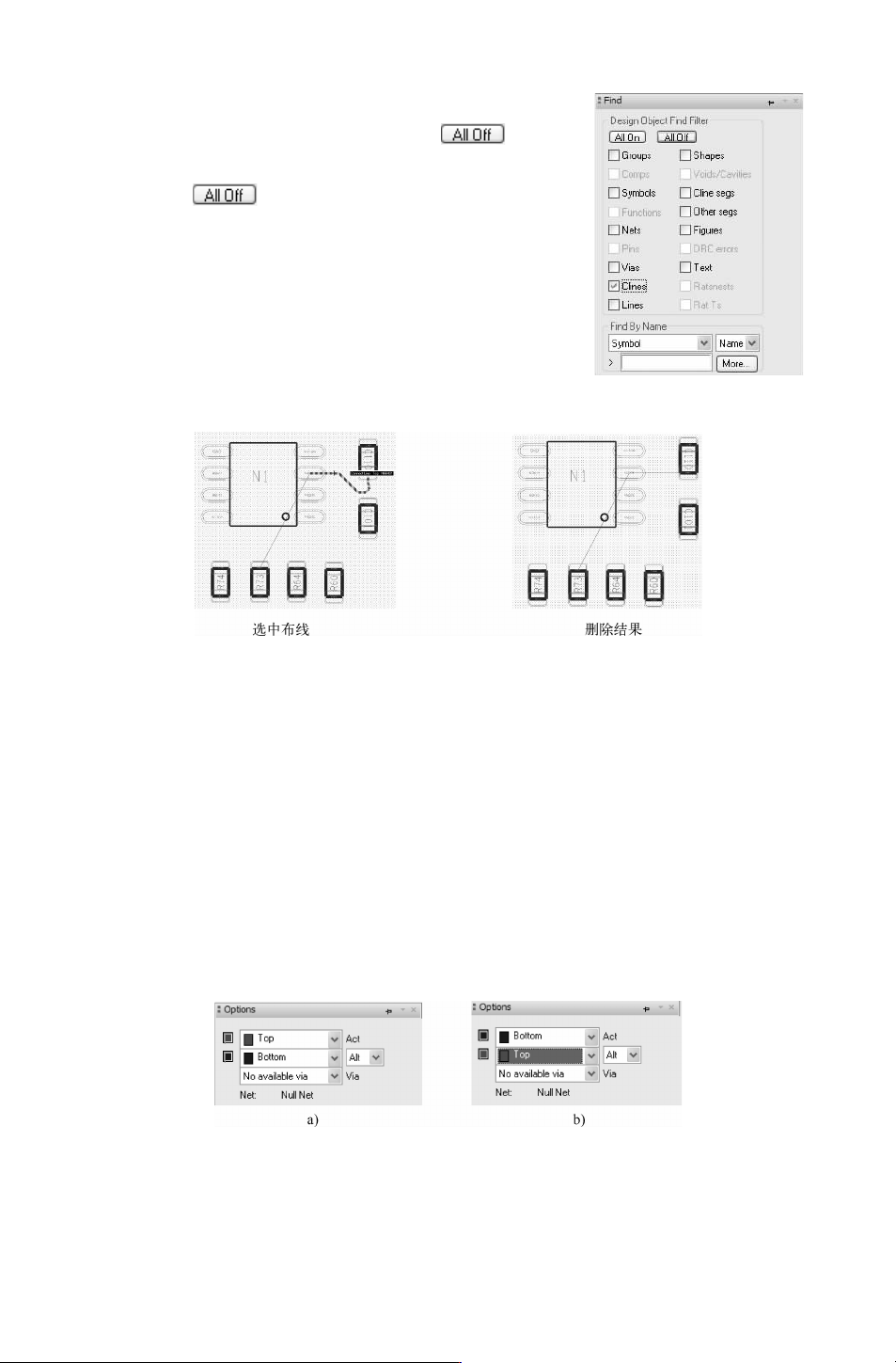

图 12－14 Find（查找）面板
1）选择菜单栏中的 “Edit（编辑）”
→
“Delete（删
除）”命令，在 “Find（查找）” 面板中单击 按钮，
然后再选择
Clines选项，如图 12－14所示。如果不先在
Find窗口内单击 按钮，直接进行删除操作时，容易
将其他项目同时删除。
2）在编辑区内单击需要删除的布线，高亮显示布线，
确定无误后在此单击鼠标，将布线删除，同时显示出该布
线的飞线。可以进行连续性的删除操作，完成删除动作
后，右击鼠标，在弹出的菜单中选择 “Done（完成）” 命
令完成删除结果命令，如图 12－15所示。
图 12－15 删除布线
3.过孔的添加
在进行多层 PCB板设计时，经常需要进行添加过孔以完成 PCB布线以及板间的连接。
根据结构的不同可以将过孔分为通孔、埋孔和盲孔三大类。通孔时指贯穿整个线路板的孔；
埋孔是指位于多层
PCB板内层的连接孔，在板子的表面无法观察到埋孔的存在，多用于多
层板中各层线路的电气连接；盲孔是指位于多层 PCB板的顶层的底层表面的孔，一般用于
多层板中的表层线路和内层线路的电气连接。
添加过孔的方法非常简单，下面介绍一下如何进行过孔的添加。
选择菜单栏中的 “Route（布线）”
→
“Connect（连接）” 命令，在进行布线绘制的过
程中，如果遇到需要添加过孔的地方可以双击鼠标完成过孔的添加，此时在 “Options（选
项）”中 Act和 Alt的内容将会改变，对比情况如图 12－16a、b所示。
图 12－16 “Options（选项）”面板对比
在绘制布线的过程中在需要添加过孔的地方，如图 12－17所示，右击鼠标，在弹出
的菜单中选择 “AddVia（添加过孔）” 命令，在该处添加预设的过孔，继续绘制连接，
623
如图 12－17所示。
图 12－17 添加过孔图
完成布线的绘制后可以右击鼠标，在弹出的菜单中选择 “Done” 命令结果添加布线
操作。
4.使用 Bubble（推挤） 选项布线
1）选择 菜单栏中 的 “Display（显 示）”
→
“BlankRats（空 白 飞线）”
→
“All（全
部）”命令，关闭所有飞线。
2）选择菜单栏中的 “Display（显示）”
→
“ShowRats（显示飞线）”
→
“Net（网络）”
命令，在编辑区域内单击 N1的 4引脚，显示与该引脚连接的网络飞线，如图 12－18所示。
3） 选择菜单 栏中的 “Route（布线）”
→
“AddConnect（添加连线）” 命令或单击
“Route（布线）” 工具栏中的 “AddConnect（添加连线）” 按钮 ，在 “Options（选项）”
窗口内的 “Bubble”文本框内选择 “Shovepreferred” 选项， “Shovevias” 文本框内选择
“
Full”选项，“Smooth”文本框内选择 “Full”选项，如图 12－19所示。
图 12－18 显示网络飞线
图 12－19 Options对话框
4）单击 N1的引脚 4，确定当前层是 Top层，开始移动光标，可以看到原先的布线被推挤。
12.2.3 设置自动布线的规则
Cadence在 PCB编辑器中为用户提供了多种设计法则，覆盖了元件的电气特性、走线宽
度、走线拓扑布局、表贴焊盘、阻焊层、电源层、测试点、电路板制作、元件布局、信号完
