图 6 － 7 6 确 定矩 形 左下 角 图 6 － 7 7 确 定矩 形 右上 角 3 . 绘 制 完成 后 ， 双 击 需 要 设 置 属 性 的 矩 形 ， 弹 出 “ E d i t F i l l e dG r a p h i c （ 编 辑 填 充 图 形） ” 对话 框， 如 图 6 － 7 8 所 示。 此 对 话 框 可 用 来 设 置 矩 形 的 线 宽 、 线 型 、 填 充 样 式、 颜 色 等， 矩 形的 填…
3.绘制完成后，双击需要设置属性的多边形。
1）弹出 “EditFilledGraphic”属性设置对话框，如图 6－71所示。
2）“FillStyle”：用来设置多边形内部填充样式。在如图 6－72所示的下拉列表中选择填
充样式，填充结果如图 6－73所示，其余选项在前面已讲解，这里不再赘述。
图 6－71 多边形属性设置对话框
图 6－72 填充样例
图 6－73 多边形填充结果
4.多段线命令还可以绘制如图 6－74所示的不闭合图形，双击该图形，弹出如图 6－75
所示的 “EditGraphic（编辑图形）” 对话框，该对话框与直线命令的属性设置对话框相同，
这里不再赘述。
图 6－74 不闭合图形 图 6－75 “EditGraphic（编辑图形）”对话框
6.3.3 绘制矩形
相对于利用多段线命令绘制矩形需要多个步骤，这里直接利用矩形命令即可一步绘制
完成。
1.选择菜单栏中的 “Place（放置）”
→
“Rectangle（矩形）” 命令，单击 “Draw （绘
图）”工具栏中的 “Placerectangle（放置矩形）”按钮 。
2.启动绘制矩形的命令后，光标变成十字形。将十字光标移到指定位置，单击鼠标，

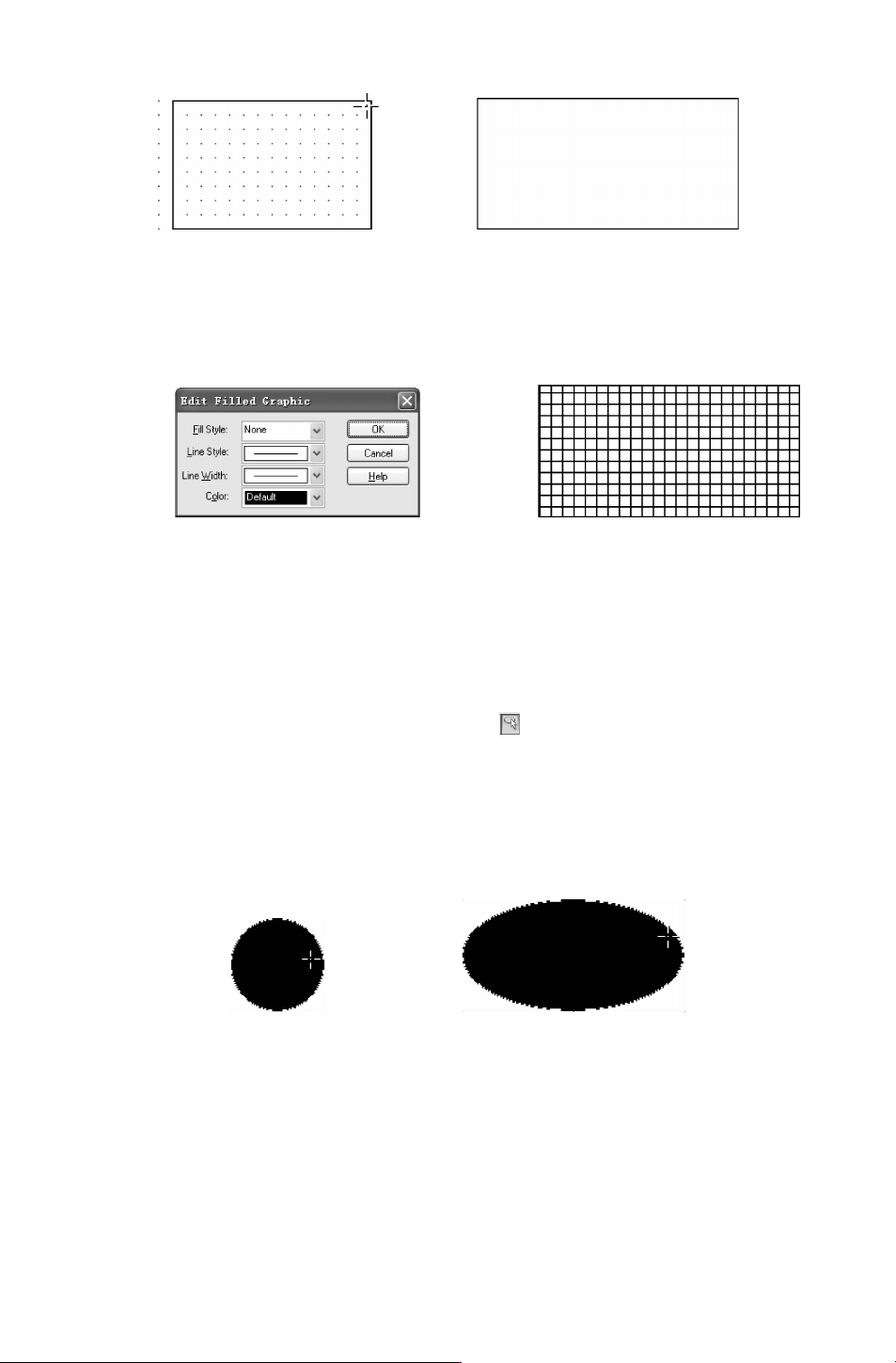

确定矩形左下角位置，如图 6－76所示。此时，光标自动跳到矩形的右上角，拖动鼠标，调
整矩形至合适大小，再次单击鼠标，确定右上角位置，如图 6－77所示。
矩形绘制完成。此时系统仍处于绘制矩形状态，若需要继续绘制，则按上面的方法绘
制，若无需绘制，右击鼠标选择 “
EndMode（结束模式）” 命令或者按下 〈Esc〉 键便可退
出操作。
531
图 6－76 确定矩形左下角
图 6－77 确定矩形右上角
3.绘制完成后，双击需要设置属性的矩形，弹出 “EditFilledGraphic（编辑填充图
形）”对话框，如图 6－78所示。此对话框可用来设置矩形的线宽、线型、填充样式、颜色
等，矩形的填充效果如图 6－79所示，与多段线绘制的四边形效果相同。
图 6－78 “EditFilledGraphic（编辑填充图形）”对话框 图 6－79 矩形填充效果
6.3.4 绘制椭圆
Cadence中绘制椭圆和圆的工具是一样的。当椭圆的长轴和短轴的长度相等时，椭圆就
会变成圆。因此，绘制椭圆与绘制圆本质上是一样的。
1.选择 菜单栏中 的 “Place（放置）”
→
“Ellipse（椭 圆）” 命 令，单 击 “Draw （绘
图）”工具栏中的 “
Placeellipse（放置椭圆）”按钮 。
2.启动绘制椭圆命令后，光标变成十字形。将光标移到指定位置，单击鼠标，确定椭
圆的起点位置。
1）光标在水平、垂直方向上拖动，自动调整椭圆的大小。水平方向移动光标改变椭圆
水平轴的长短，垂直方向拖动鼠标改变椭圆垂直轴的长短。在合适位置上拖动出一个圆，如
图 6－80所示；继续向右拖动，如图 6－81所示，显示椭圆外形。
图 6－80 确定圆外形
图 6－81 确定椭圆外形

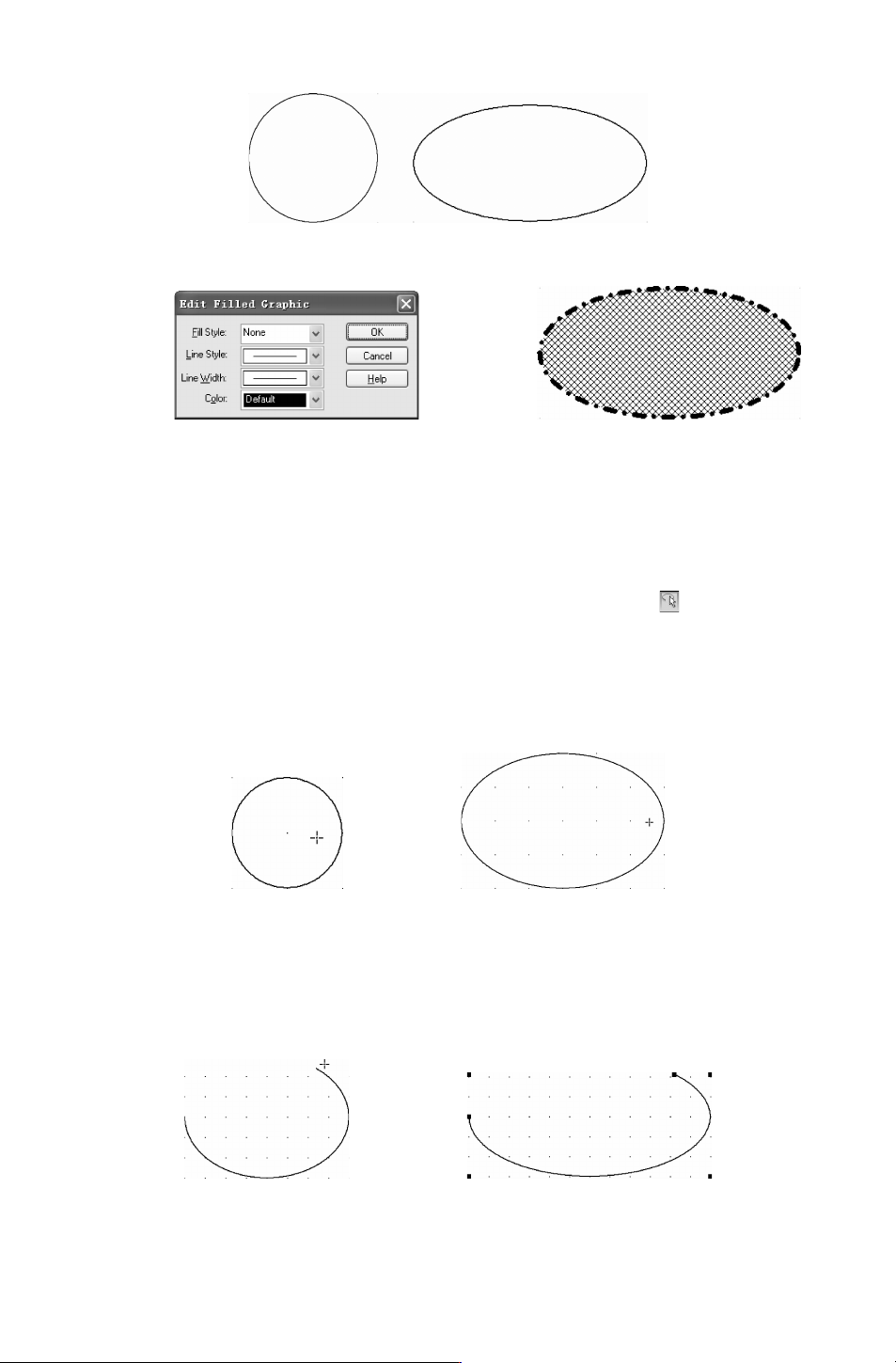

2）在合适位置单击鼠标，完成一个椭圆或圆的绘制，如图 6－82所示。
3）此时系统仍处于绘制椭圆状态，可以继续绘制椭圆。若要退出，右击鼠 标选择
“EndMode（结束模式）” 命令或者按下 〈Esc〉键便可退出操作。
3.绘制完成后，双击需要设置属性的椭圆，弹出 “EditGraphic（编辑图形）” 对话框，
如图 6－83所示。此对话框用来设置椭圆的线宽、线型、填充样式、颜色，在图 6－84中显
示设置后的椭圆。
631
图 6－82 绘制完成的椭圆
图 6－83 “EditFilledGraphic（编辑图形）” 对话框 图 6－84 椭圆设置结果
6.3.5 绘制椭圆弧
除了绘制线类图形外，用户还可以用绘图工具绘制曲线，比如绘制椭圆弧。
1.选择菜单栏中的 “Place（放置）”
→
“Ellipticalarc（放置椭圆弧）” 命令，单击
“Draw （绘图）”工具栏中的 “Placeellipticalarc（放置椭圆弧）” 按钮 。
2.启动绘制椭圆弧命令后，光标变成十字形。移动光标到指定位置，单击鼠标确定椭
圆弧的端点。如图 6－85所示。
1）沿水平、垂直方向移动鼠标，可以改变椭圆弧的宽度、长度，如图 6－86所示。当宽
度、长度合适后单击鼠标确定椭圆弧的外形，同时确定椭圆弧的第一个端点，如图
6－87所示。
图 6－85 确定椭圆弧端点 图 6－86 确定椭圆弧宽度、高度
2）沿椭圆外形拖动鼠标，单击鼠标确定椭圆弧的终点，如图 6－88所示。完成绘制椭
圆弧。此时，仍处于绘制椭圆弧状态，若需要继续绘制，则按上面的步骤绘制，若要退出绘
制，右击鼠标选择 “EndMode（结束模式）” 命令或者按下 〈Esc〉 键便可退出操作。
图 6－87 拖动椭圆弧 图 6－88 确定椭圆弧的终点
