1 . 新 建 原理 图 页 1 ） 在 C a d e n c e 主窗 口 中 ， 选择 菜 单 栏 中 的 “ F i l e s （ 文件） ” → “ N e w ” （ 新建 ） → “ P r o j e c t （ 工程 ） ” 命令， 或单 击 “ C a p t u r e ” 工具 栏 中的 “ C r e a t e d o c u m e n t （ 新建 文 件） ” 按 钮 ，弹 出 “ N e w P r…

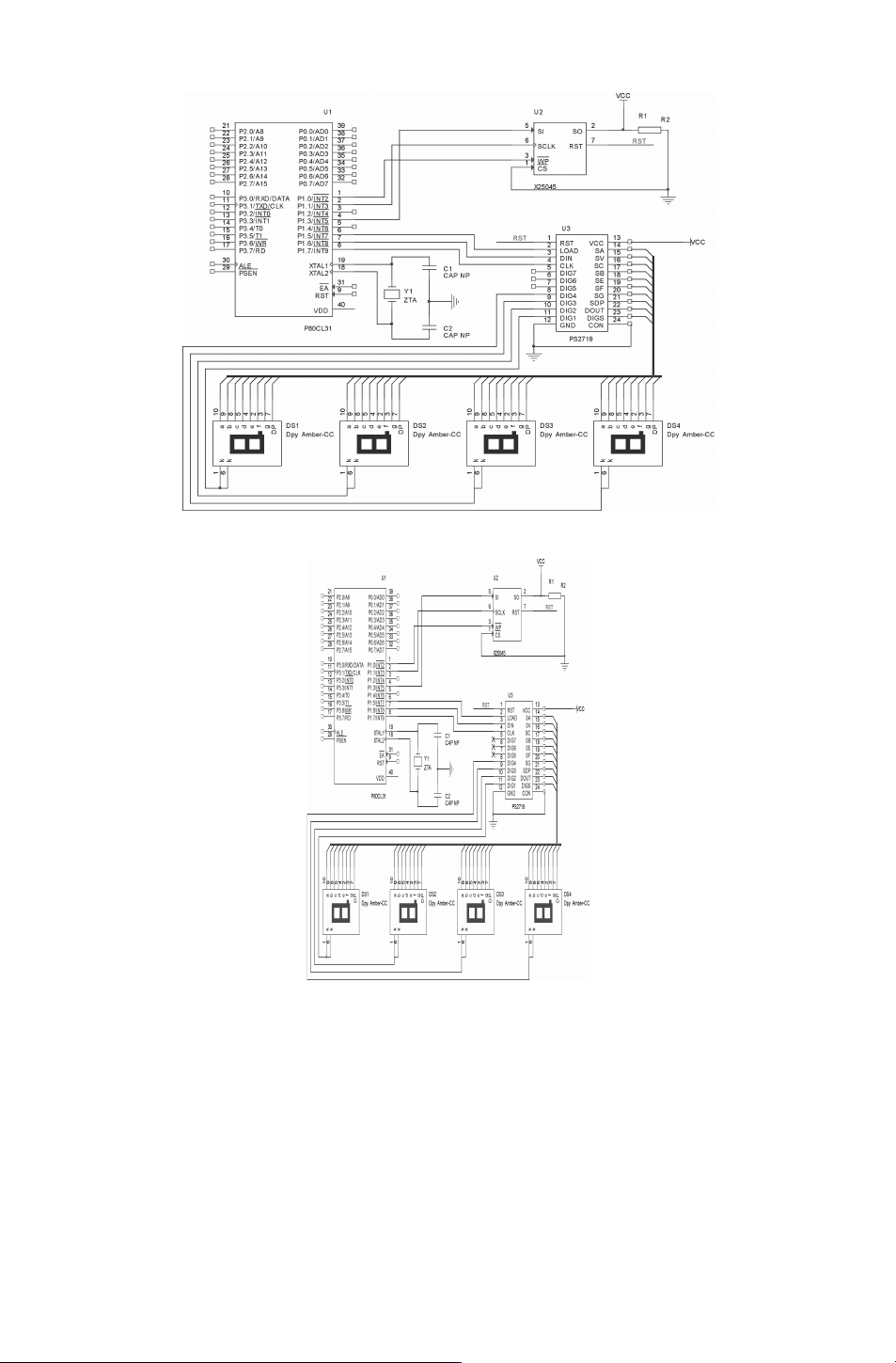

图 6－243 添加原理图符号
图 6－244 放置忽略 ERC检查测试点
在本例中，重点介绍了总线的绘制方法。总线需要有总线分支和网络标签来配合使用。
总线的适当使用，可以使原理图更规范、更整洁、更美观。
6.4.5 存储器接口电路
本例主要讲述自下而上的层次原理图设计。在电路的设计过程中，有时候会出现一种情
况，即事先不能确定端口的情况，这时候就不能将整个工程的母图绘制出来，因此自上而下
的方法就不能胜任了。
481
1.新建原理图页
1）在 Cadence主窗口中，选择菜单栏中的 “Files（文件）”
→
“New” （新建）
→
“Project
（工程）”命令，或单击 “Capture”工具栏中的 “Createdocument（新建文件）”按钮 ，弹出
“NewProject（新建工程）”对话框，创建工程文件 “USB.dsn”，如图6－245所示。在该工程文件
夹下，默认创建图样文件 SCHEMATIC1，在该图样子目录下自动创建原理图页 PAGE1。
2）选中图样页文件 PAGE1，选择菜单栏中的 “Design（设计）”
→
“Rename（重命名）”
命令，或右击鼠标选择快捷菜单中的 “Rename（重命名）”命令，弹出 “RenamePage（重命
名图页）”对话框，保存图页文件名称为 “Storage”，完成原理图页文件的重命名。
3）在项目管理器上选中 “SCHEMATIC1”，右击鼠标在弹出的快捷菜单中选择 “New
Page（新建图页）” 命令，弹出对话框，在 “Name（名称）” 文本框中显示新建页的名称
“Addressing
*
”，单击 按钮，完成第 2页原理图的创建，如图 6－246所示。
图 6－245 “NewProject（新建工程）”对话框 图 6－246 新建页名称修改对话框
2.绘制子原理图 Storage
1）在项目管理器中双击图页 “Storage”，进入原理图编辑环境，按照前面讲解的方法
摆放元器件，如图 6－247所示。
图 6－247 新建页上摆放元件
2）选择菜单栏中的 “Place（放置）”
→
“HierarchicalPort（电路端口）” 命令，或单
击 “Draw （绘图）” 工具栏中的 “Placeport（放置电路端口）” 按钮 ，添加电路图 I／O端
581
口，弹出如图 6－248所示的对话框，选择左向端口，并将其放置到原理图中，输入名称
OE，在图样中放置端口，按 〈R〉 键旋转端口，在对应位置单击鼠标，完成端口的放置。

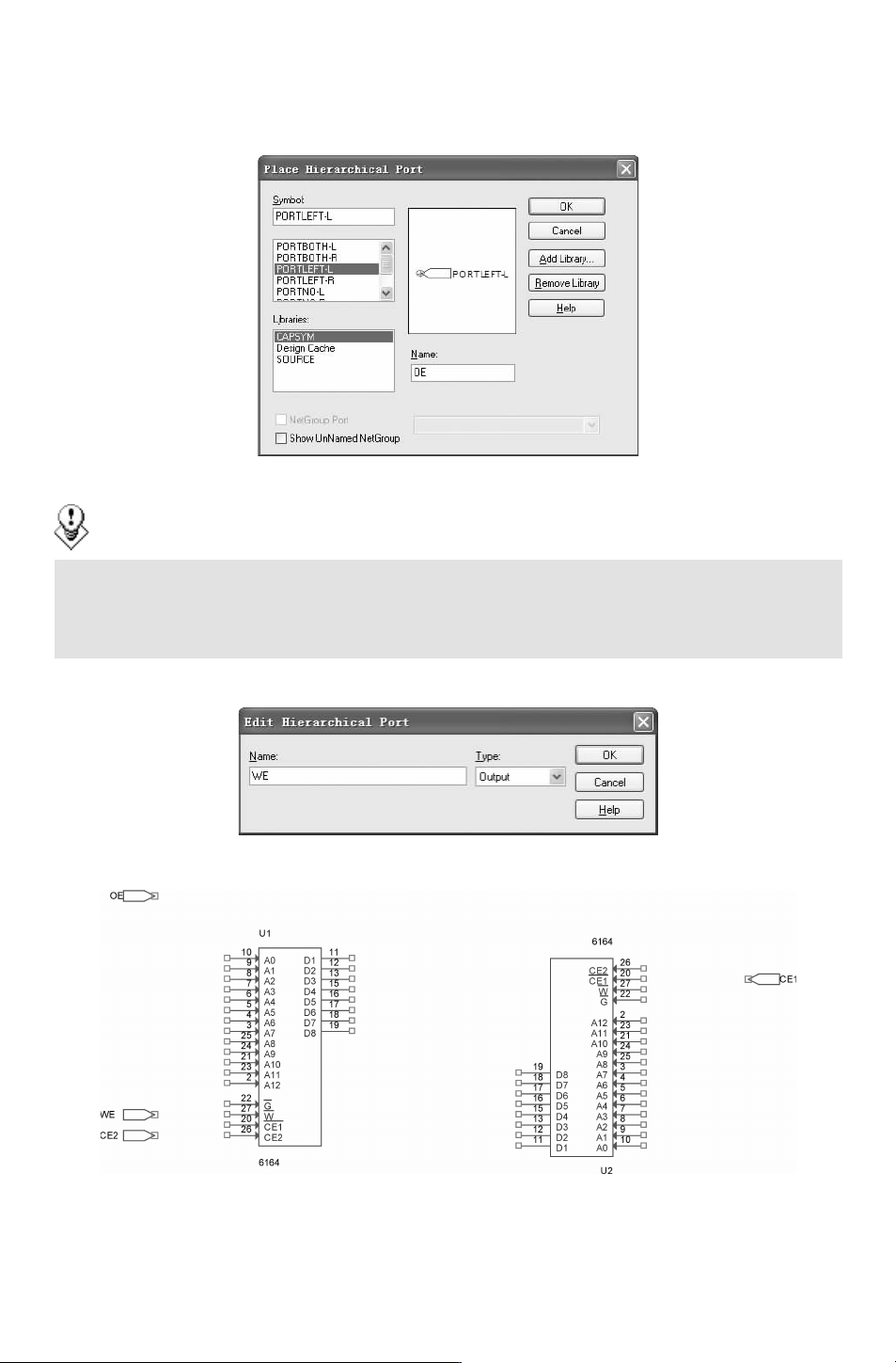

图 6－248 I／O端口对话框
提示：
可继续放置端口，在放置下一个端口过程中，需要修改端口名称，右击鼠标选择
“EditProperties（编辑属性）” 命令，弹出如图 6－249所示的 “EditHierarchicalPort（编
辑层次端口）” 对话框，在该对话框中可以修改端口参数。
使用同样的方法放置其余端口，最终结果如图 6－250所示。
图 6－249 “EditHierarchicalPort（编辑层次端口）” 对话框
图 6－250 放置电路端口
