图 7 － 1 8 表 格文 件 7 . 2 . 3 交叉 引 用元 件 报表 交互 参 考表 显 示元 件 所在 元 件库 、 元件 库 路径 等 详细 信 息。 选择 菜 单栏 中 的 “ T o o l s （ 工 具 ） ” → “ C r o s s r e f e r e n c e p a r t s （ 交 叉 引 用 元 件 ） ” 命 令 或 单击 “ C a p t u r e ” 工 具 栏 中 的 “ C r …
（4） “IncludeFiles（包含文件）” 选项组
●
“Mergeanincludefilewithreport”：勾选此复选框，在元件清单中是否加入其他文件。
●
单击 按钮，即可创建完成元件清单，如图 7－16所示。同时在 “ProjectMan-
ager” 项目中的 “Outputs”目录下生成 “template.bom”文件。

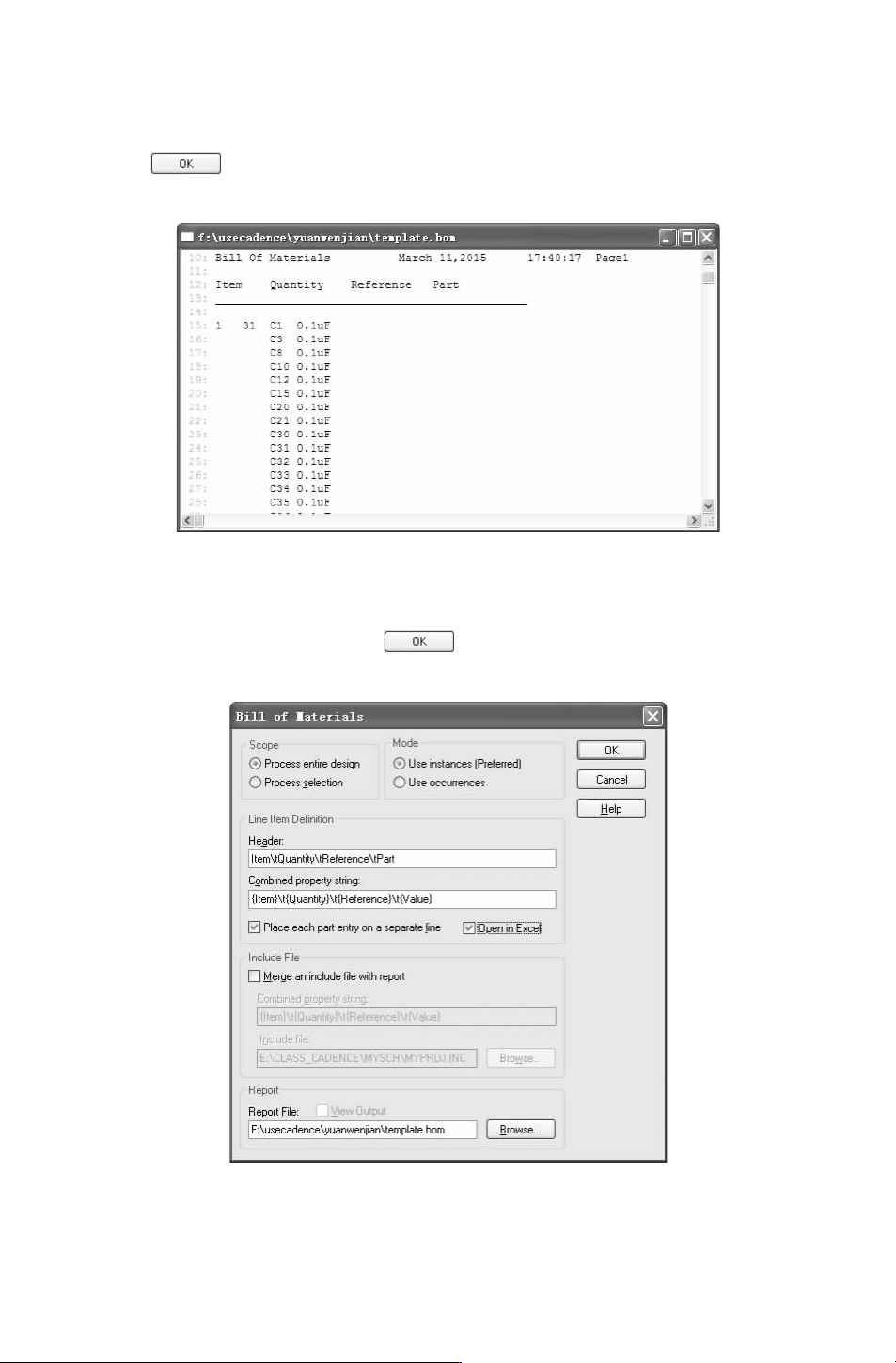

图 7－16 元件清单
●
取消勾选 “ViewOutput（显示输出）”复选框，勾选 “OpeninExcel（用表格打开）”
复选框，如图 7－17所示，单击 按钮，创建元件清单，在表格中打开 “tem-
plate.bom”文件，如图 7－18所示。
图 7－17 “BillofMaterials（材料报表）”对话框
012

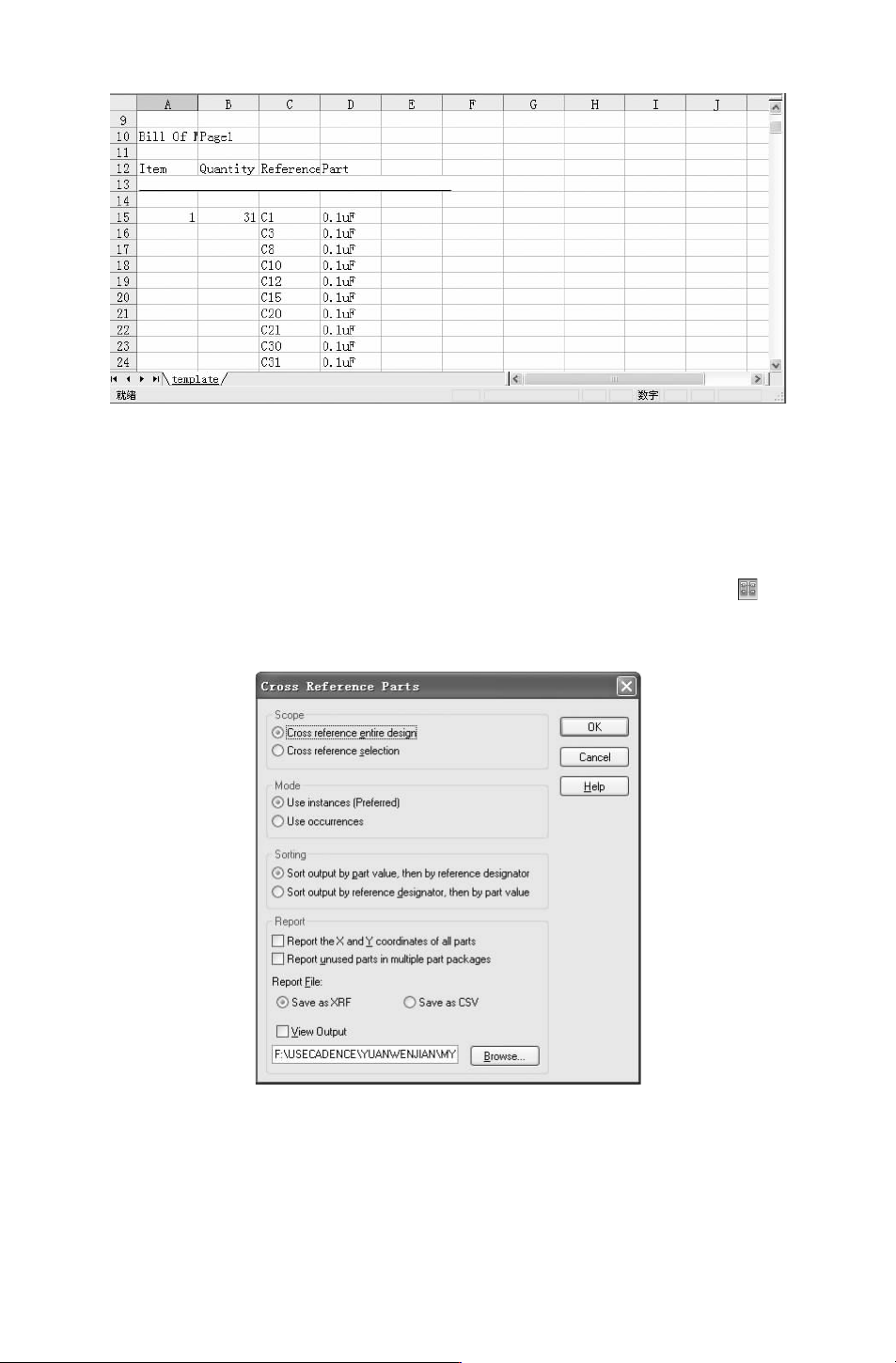

图 7－18 表格文件
7.2.3 交叉引用元件报表
交互参考表显示元件所在元件库、元件库路径等详细信息。
选择菜单栏中的 “Tools（工具）”
→
“Crossreferenceparts（交叉引用元件）” 命令或
单击 “Capture” 工 具 栏 中 的 “Crossreferenceparts（交 叉 引 用 元 件）” 按 钮 ， 弹 出 如
图
7－19所示的 “CrossReferenceParts（交叉引用元件）” 对话框，在该对话框中可以设置
交互参考表参数。
图 7－19 “CrossReferenceParts（交叉引用元件）” 对话框
下面介绍该对话框中的参数设置。
1.“Scope（范围）” 选项组
●
“Crossreferenceentiredesign”：选择此单选钮，生成整个设计的交互参考表。
●
“Crossreferenceselection”：选择此单选钮，生成所选部分电路图的交互参考表。
112
2.“Mode（模式）”选项组
●
“Useinstances（Preferred）”：选择此单选钮，使用当前属性 （推荐）。
●
“Useoccurrences”：选择此单选钮，使用事件属性。
3.“Sorting（排序）” 选项组
（1） “Sortoutputbypartvalue，thenbyreferencedesignator”：选择此单选钮，先报告
“Value”后报告 “reference”，并按 “value”排序。
（
2） “Sortoutputbyreferencedesignator，thenbypartvalue”：选择此单选钮，先报告
“reference”后报告 “Value”，并按 “reference”排序。
4.“Report（报告）”选项组
（1） “ReporttheX andYcoordinatesofallparts”：选择此单选钮，报告器件的 X、Y
坐标。
（
2）“Reportunusedpartsinmultiplepartpackages”：选择此单选钮，报告一个封装里没
有使用的器件。
单击 按 钮，即 可 生 成 交 互 参 考 表，在 “ReportFiles（报 告 文 件 ）” 下 选 择
“SaveasXRF” 或 “SaveasCSV”，分别将生成的报表文件保存为 “.xrf” 或 “.csv格式，
如图 7－20、图 7－21所示，系统分别产生 “myproject.xrf” 和 “myproject.csv” 两个文件，
并加入到项目中。

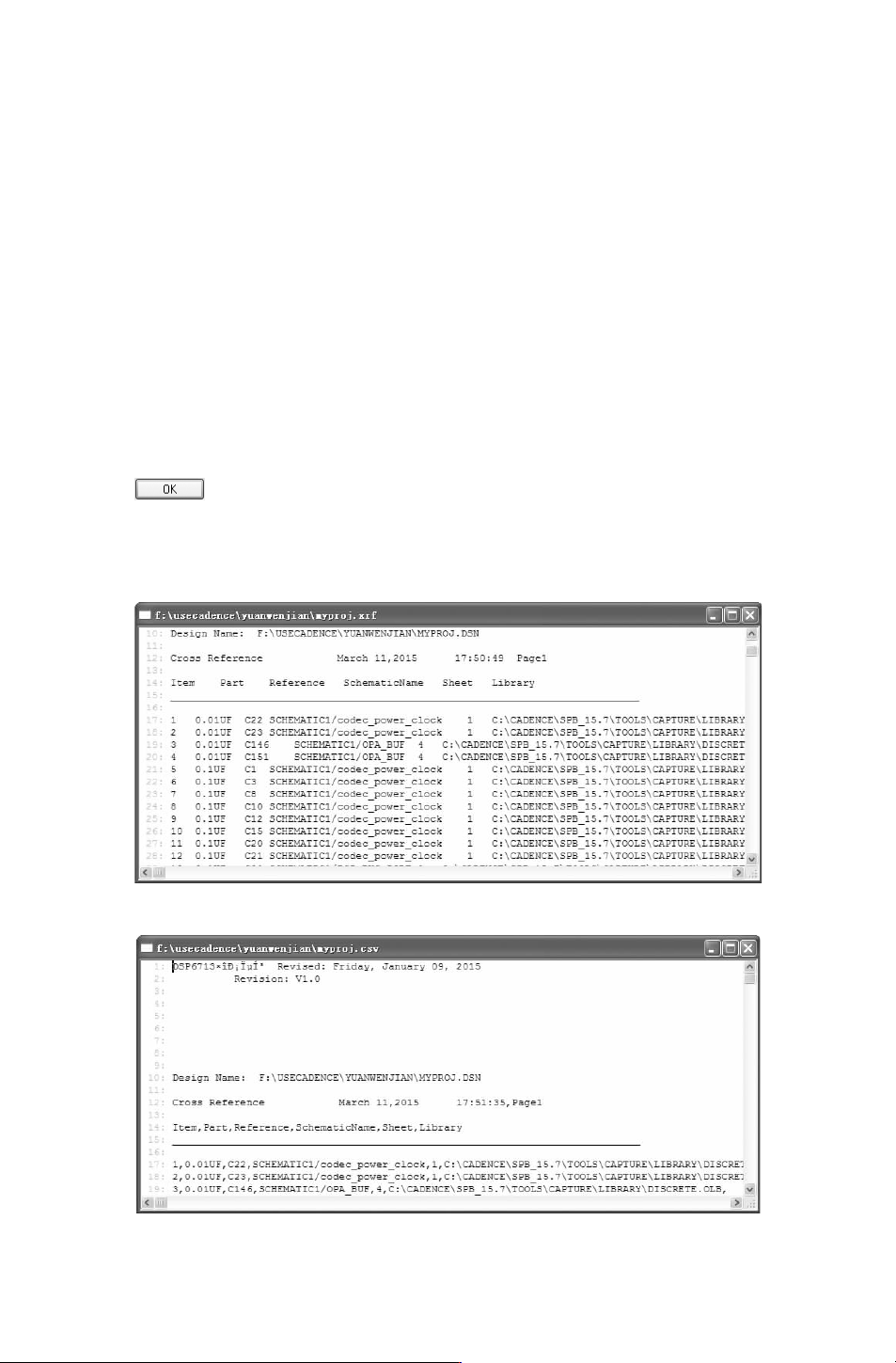

图 7－20 “myproject.xrf” 文件
图 7－21 “myproject.csv”文件
