（7） 放置电源符号
选择菜单栏中的 “
Place（放置）”
→
“Power（电源）” 命令，或单击 “Draw （绘图）”
工具栏中的 “Placepower（放置电源）”按钮 ，弹出如图 6－186所示的 “PlacePower（放
置电源）”对话框，在该对话框中选择普通电源符号，修改显示名称。向原理图中放置电源
符号，完成电路原理图如图 6－187所示。

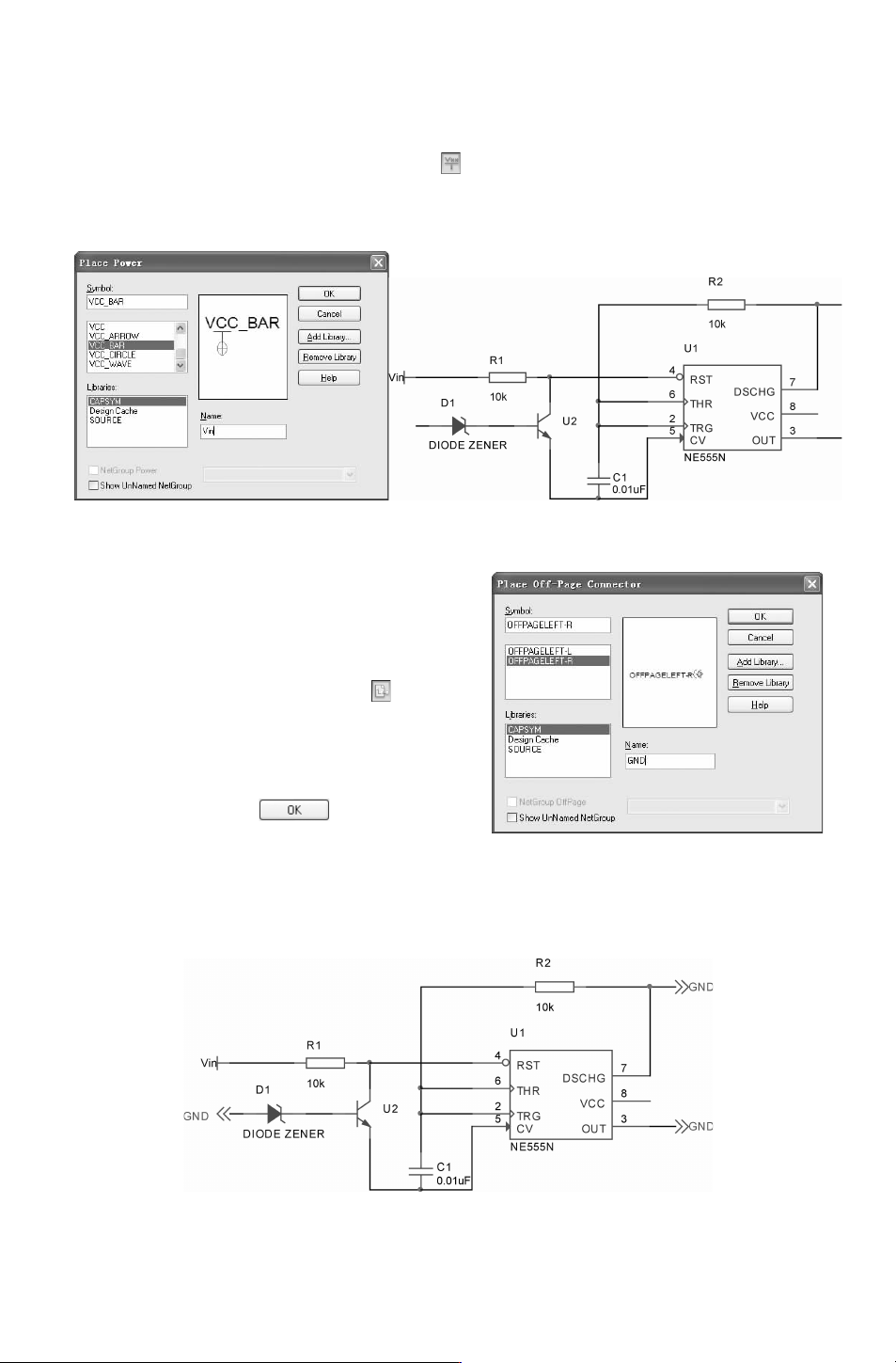

图 6－186 “PlacePower（放置电源）”对话框 图 6－187 放置电源符号
图 6－188 “PlaceOff－PageConnector
（放置页间连接符）” 对话框
（8） 放置页间连接符
选择菜单栏中的 “Place（放 置）”
→
“Off
－PageConnector（页间连接符）” 命令，或单击
“Draw （绘图）” 工 具 栏 中 的 “Placeoff－page
connector
（放置页间连接符）” 按钮 ，弹出如
图
6－188所示的 “PlaceOff－PageConnector（放
置页间连接符）” 对话框。
选择节点在右的页间连接符，在 “
Name”
栏输入名称 GND，单击 按钮，退出对话
框，单击鼠标完成页间连接符放置，此时鼠标仍
处于放置页间连接符的状态，重复操作，放置其
他的页间连接符，按 〈R〉 键旋转页间连接符，
结果如图 6－189所示。
图 6－189 放置页间连接符
661

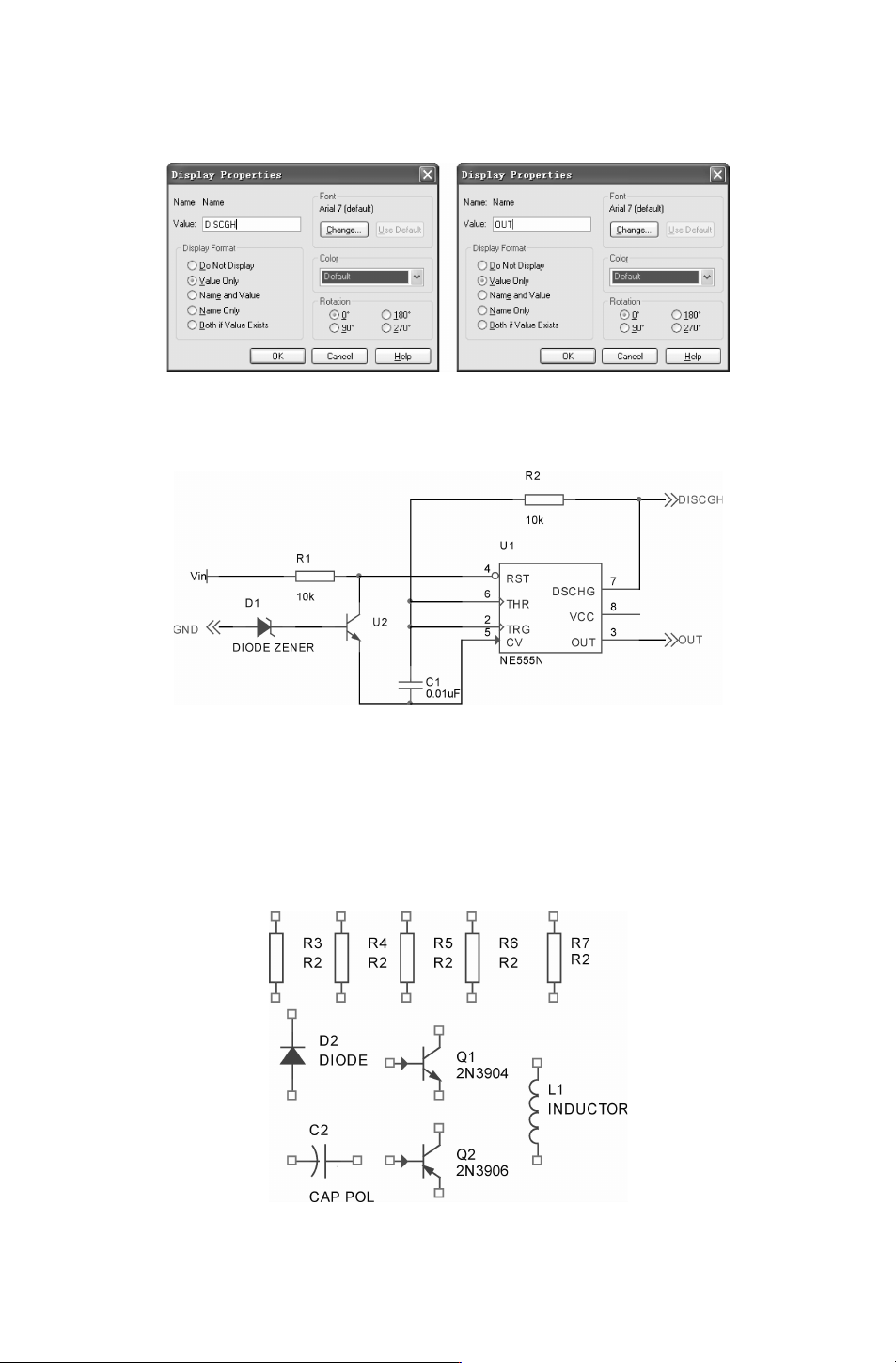

双击右侧连接符名称，弹出属性编辑对话框，修改页间连接符名称为 DISCHG、OUT，
如图
6－190所示。
图 6－190 “DisplayProperties”对话框
至此，完成原理图设计，最终结果如图 6－191所示。
图 6－191 原理图绘制结果
6.编辑 “Power” 原理图文件
双击打开 “Power”原理图文件，进入原理图编辑环境。
（1） 放置元件
打开 “
PlacePart（放置元件）” 面板，将找到的元件一一放置在原理图中，如图 6－192
所示。
图 6－192 原理图中所需的元件
761
（2） 元件布局

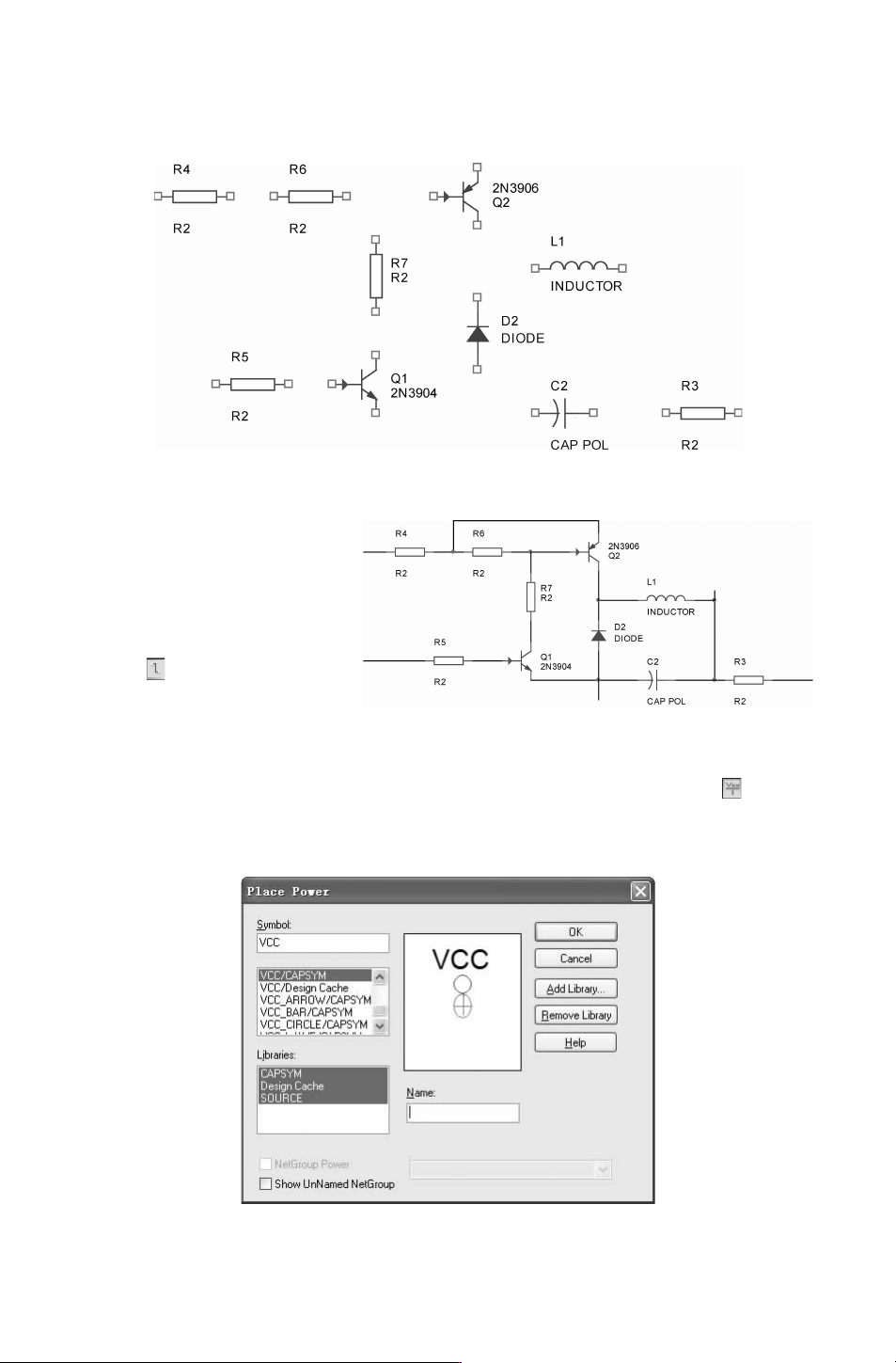

按照电路要求对电路图进行布局操作，如图
6－193所示。
图 6－193 原理图布局结果
图 6－194 布线结果
（3） 元件布线
选 择 菜 单 栏 中 的 “Place
（放置）”
→
“Wire（导线）” 命
令，或单击 “Draw （绘图）” 工
具栏 中 的 “Placewire（放 置 导
线）”按钮
，在原理图上布线，
结果如图
6－194所示。
选 择 菜 单 栏 中 的 “Place
（放 置 ）”
→
“Power（电 源 ）”
命令，或单击 “Draw （绘图）”工具栏中的 “Placepower（放置电源）” 按钮 ，弹出如图
6－195所示的 “PlacePower（放置电源）” 对话框，在该对话框中选择普通电源符号，删除
显示名称，如图 6－196所示，向原理图中放置电源符号，完成原理图。
图 6－195 “PlacePower（放置电源）”对话框
