1 0 . 5 . 3 颜 色 设置 P C B 编 辑器 内 显示 的 各 个 板 层 具 有 不 同 的 颜 色 ， 以 便 于 区 分 。 用 户 可 以 根 据 个 人 习 惯 进行 设 置， 并 且可 以 决定 该 层 是 否 在 编 辑 器 内 显 示 出 来。 下 面 我 们 就 来 进 行 P C B 层 颜 色 的 设置 。 1 . 选择 菜 单 栏 中 的 “ D i s p l a y （ 显 示 ） ” → “ …
2）鼠标单击某一层的名称或选中该层后单击 按钮，都可以修改该层的属性。
●
“PhysicalThickness”：电路板厚度的显示。
●
“Material”：层面的材料选择。
●
“LayerType”：选择层面的类型。用鼠标单击 按钮后，就可以选择层面类型了。
10.5.2 设置栅格
选择菜单栏中的 “Setup（设置）”
→
“Grid（网格）” 命令，弹出如图 10－65所示的
“DefineGrid（定义网格）” 对 话框，在 该对 话框 中主 要设 置显 示 Layer（层） 的 “Offset
（偏移量）” 和 “Spacing（格点间距）”参数设置。
图 10－65 “DefineGrid（定义网格）” 对话框
需要设置格点参数的层有 “Non－Etch（非布线层）”、 “AllEtch（布线层）”、 “TOP
（顶层）”、“BOTTOM （底层）”。勾选 “GridOn（显示栅格）” 复选框，显示栅格，在 PCB
中显示对话框中设置的参数；否则，不显示栅格。
布局时，栅格设为
100mil、50mil或 25mil；布线时，栅格可设为 1mil。
注意：
在 “DesignParamenterEditor（设计参数编辑）” 对话框中打开 “Display（显示）” 选
项卡，在 “Grids（网格）” 选项组下单击 “SetupGrid（网格设置）” 按钮，同样可以弹
出 “DefineGrid（定义网格）” 对话框。
单击 “Setup（设置）” 工具栏中的 “GridToggle（栅格开关）” 按钮 ，可以显示或关
闭栅格。
092
10.5.3 颜色设置
PCB编辑器内显示的各个板层具有不同的颜色，以便于区分。用户可以根据个人习惯
进行设置，并且可以决定该层是否在编辑器内显示出来。下面我们就来进行 PCB层颜色的
设置。
1.选择菜单栏中的 “Display（显示）”
→
“Color（颜色）” 命令，或单击 “Setup（设
置）”工具栏中的 “
Color（颜色）”按钮 ，也可以按 〈Ctrl＋F5〉 组合键，弹出如图 10－66
所示的 “ColorDialog（颜色）”对话框。
图 10－66 “ColorDialog（颜色系统）”对话框
2.选择 “File（文件）” 命令，弹出如图 10－67所示的菜单，加载或保存调色板，以供
板层颜色设置。
在该对话框中有两个选项：“
Layer（层）”、“Nets（网络）”，选择不同选项，显示不同
对话框，进行相应设置。
3.选择 “Layer（层）” 单选钮，在左侧列表中显示需要设置颜色的选项，右侧列表框
中显示对应选项的子集选项。选中要设置的选项，在 “Color（颜色）” 颜色板中选择所选颜
192
色；单击该颜色 板 下 方 的 “Next（下 一 组）” 按 钮，切 换 颜 色 面 板，单 击 “Custum （定
制）”按钮，弹出如图
10－68所示的 “颜色” 对话框，在该对话框中选择任意颜色。

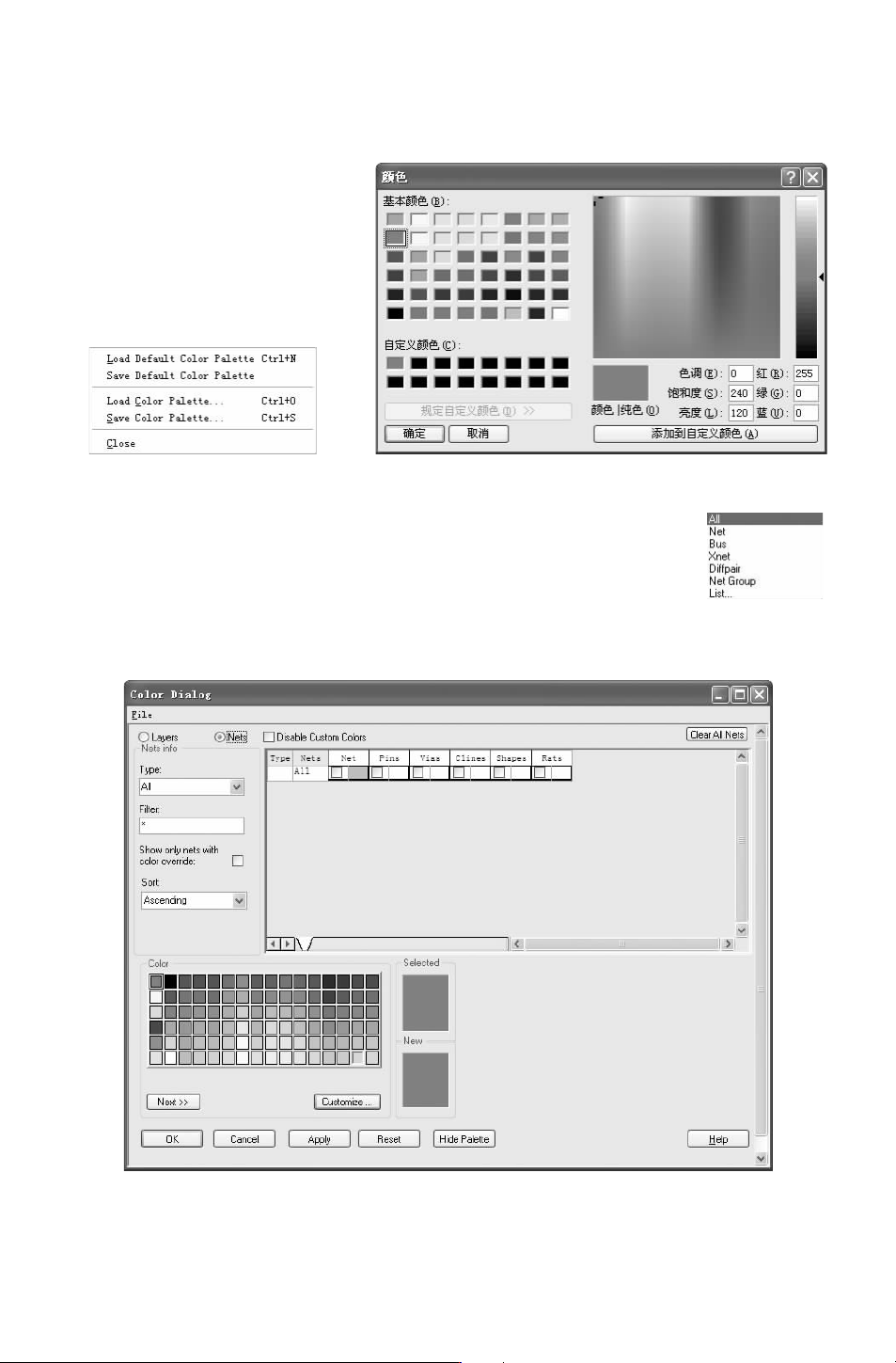

图 10－67 “File（文件）” 菜单 图 10－68 “颜色”对话框
图 10－69 “Type
（类型）”下拉列表
在 “StipplePattern（雕刻图案）” 选项组下有 16种图案仅供选择。
4.选择 “Net（网络）” 选项，显示图 10－69所示的菜单，设置 网
络颜色与设置板层颜色基本相同。在 “
Type（类型）” 下拉列表中选择
设置类型， 如 图 10－70所 示； 在 “Filter（过 滤 ）” 文 本 框 中 输 入 关
键词。
图 10－70 “Net（网络）” 选项
