II- 64 3D AOI Programming Manual 第 2 部分检验数据 1.6 分配形状 1.6.1 形状的概述 Shape（形状）指实装在电路板上的元件形状的数据。形状数据由叫Element（元素）的数据组成，例如元件本体、电极、引脚。 (OHPHQWW\SH/HDG ݹ ㍖㊱ ශᕋ 㝐 6KDSH ᖘ⣬  (OHPHQWW\SH%RG\  ݹ㍖㊱ශ  ݹԬᵢ։  图 1-125 形状…

II-

3D AOI Programming Manual

第 2 部分检验数据

项目说明

Specifies the interval

between subboards.

（指定子板之间的间隔）

Pad selection mode

（焊盘选择模式）

有子板焊盘时，子板之间的间隙从焊盘获得。

Adjust Mountdata positions.

（调整实装数据位置）

Base（基础子板）指定要复制的子板编码。

Interval

（间隔）

X 指定子板之间X轴的间隔时间。

Y 指定子板之间Y轴的间隔时间。

Number

（编号）

X 指定X轴上子板编码。

Y 指定Y轴上子板编码。

Preview（预览）显示设置的预览。

Clear（清除）重置预览界面。

Added Sub Board List

（添加的子板列表）

显示要扩展的子板数量。

/ / /

将所选子板移动到具体方向。（*）

将所选子板旋转90度。（*）

Move components to pads

position.

（把元件移动至焊盘位置）

调整元件数据至gerber数据的中央。

表 1-17 说明

（*）移动或旋转实装数据前，点击Preview（预览），显示子板设置结果。

然后选择目标子板。

子板数据不包含在Gerber数据中时

把子板之间的间隙输入Interval（间隔）中，然后进行第5步和第6步。

II-

3D AOI Programming Manual

第 2 部分检验数据

1.6 分配形状

1.6.1 形状的概述

Shape（形状）指实装在电路板上的元件形状的数据。

形状数据由叫Element（元素）的数据组成，例如元件本体、电极、引脚。

(OHPHQWW\SH/HDG

ݹ㍖㊱ශᕋ㝐

6KDSH ᖘ⣬ 

(OHPHQWW\SH%RG\

 ݹ㍖㊱ශ  ݹԬᵢ։ 

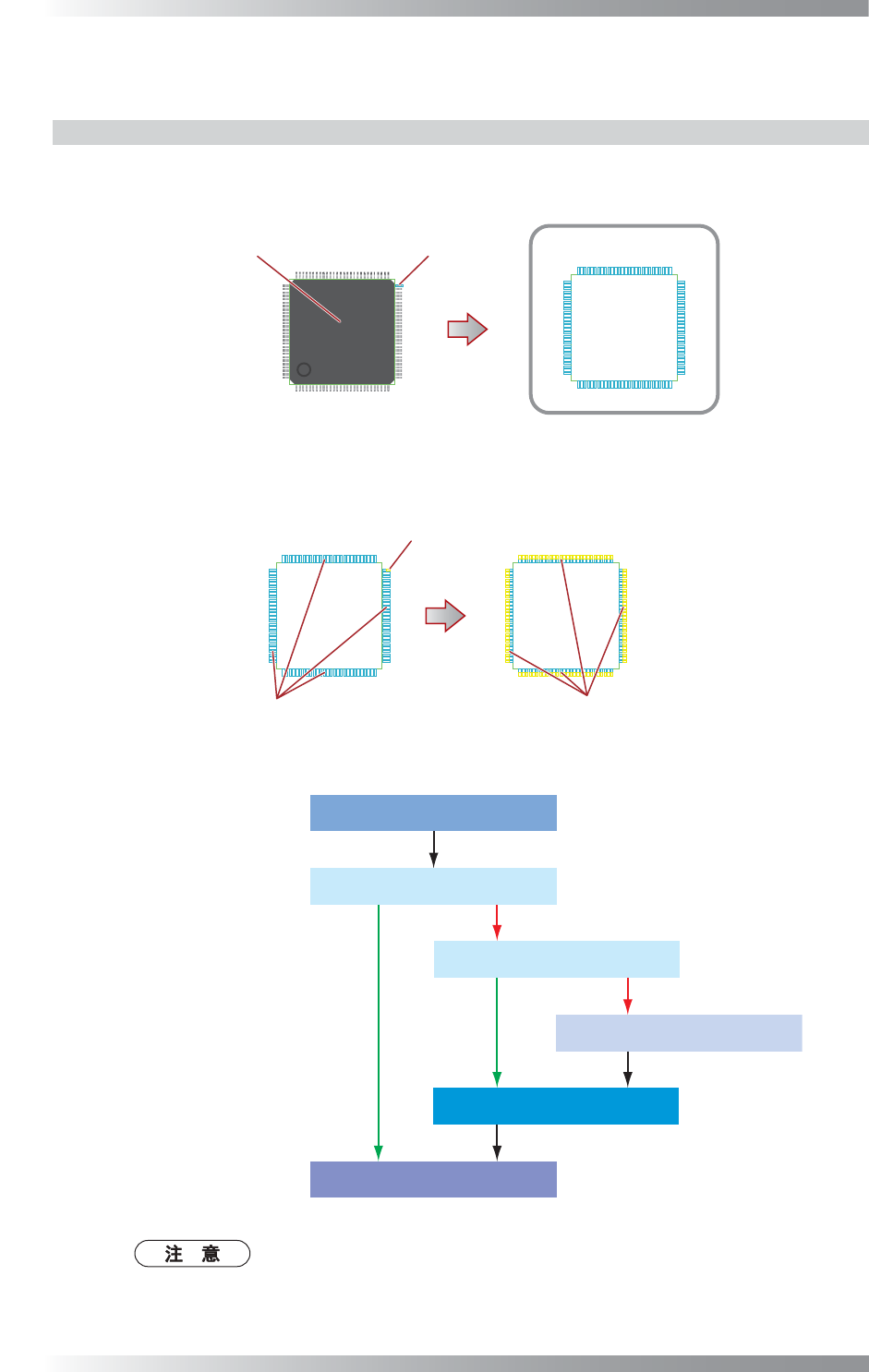

图 1-125 形状的概述

每个Element（元素）有一个Element ID（元素序号）。当编辑某个Element（元素）时，也会将修改

应用至与该Elements（元素）共享Element ID（元素序号）。

ሼ᯦ⲺỶ僂ネਙ␱ࣖ㠩Ḇжᕋ㝐

ᡶᴿᕋ㝐ާӡੂжѠ (OHPHQW,'δݹ㍖ ,'ε

ؤ᭯䘸⭞ӄᡶᴿᕋ㝐

图 1-126 编辑形状

下图说明分配形状的操作步骤。

ᓔྟߚ䜡ᔶ⢊

ᰃ

ᰃ ৺

৺

㒧ᴳߚ䜡ᔶ⢊

ߚ䜡⦄᳝ᔶ⢊

㓪䕥⦄᳝ᔶ⢊ࡃᴀ

䇗ᭈᔶ⢊ⱘ໻ᇣ੠ԡ㕂

߯ᓎϔϾᮄᔶ⢊

图 1-127 分配形状

（*1）通过形状向导可以制作更精确的形状。

创建新的形状时推荐使用Shape Wizard（形状向导）。

有关详情，请参考1.6.6 通过形状向导创建形状。

II-

3D AOI Programming Manual

第 2 部分检验数据

1.6.2 窗口详细信息

下面对编辑形状界面进行说1明和描述。

5LEERQ ࣕ㜳॰ 

(GLW3DQHO

 㕌䗇ᶵ 

/LEUDU\7UHH

ᓉṇ

0DQDJH)ROGHU

 ㇗⨼ᮽԬ཯ 

6HDUFKLQ/LEUDU\

 ᓉ޻ᩒ㍘ 

)LQG0DWFKHG

 ḛᢴ९䞃 

1HZ

᯦ᔰ

&RS\

གྷ࡬

'HOHWH

ࡖ䲚

8SGDWHWR/LEUDU\ ᴪ᯦㠩ᓉ 

6KDSH/LVW ᖘ⣬ࡍ㺞 %RG\(OHPHQW

 ݹ㍖ᵢ։ 

8SGDWHIURP/LEUDU\

 Ԅᓉ޻ᴪ᯦ 

2WKHU,WHPV

 ެԌ亯ⴤ 

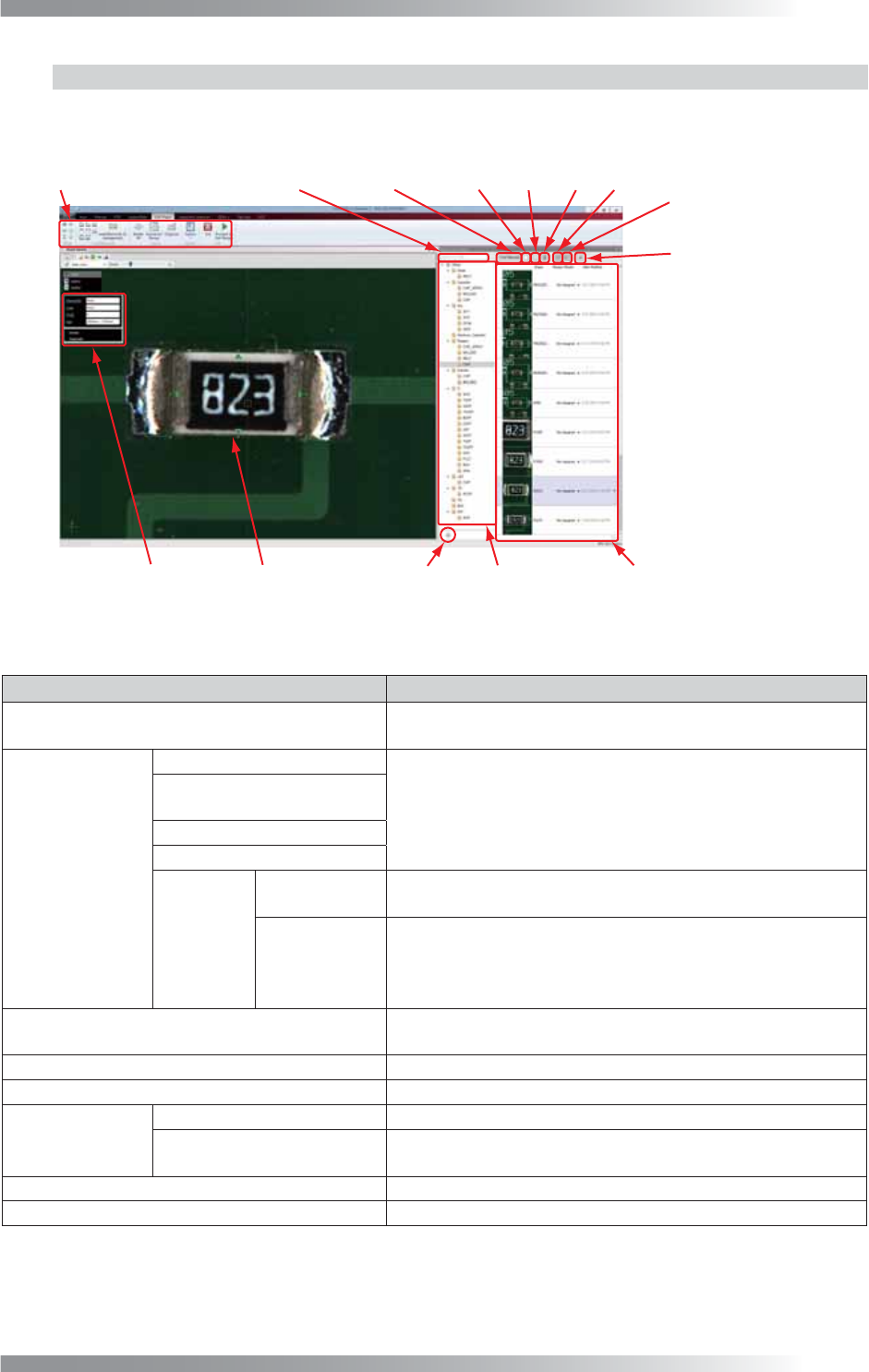

图 1-128 窗口详细信息

项目说明

Body Element（元素本体）

表示一个元件本体的元素。也可以用元素来调整形状。有关详

情，请参考1.7 调整形状。

Ribbon

（功能区）

Body（元件本体）

用于调整形状。

有关详情，请参考1.7 调整形状。

Lead/Electrode

（引脚/电极）

Layout（布局）

Option（选项）

Exit

（退出）

Exit（退出）

编辑形状完成并返回 InspectData（检验数据）选项卡。

有关详情，请参考1.8 关闭编辑形状界面。

Proceed to

Edit Recipe

（进行检查参

数编辑）

完成编辑形状并转到编辑检查参数界面。

有关详情，请参考1.8 关闭编辑形状界面。

Edit Panel（编辑板）

用于调整形状。

有关详情，请参考1.7 调整形状。

Search in Library（库内搜索）查找一个名称包含文本框内所输入内容的形状。

Find Matched（查找匹配）搜索一个类似所选元件数据的形状。

New（新建）

Blank（空白）添加一个正方体元素本体作为一个形状。

Shape wizard（形状向导）

用形状向导制作一个形状有关详情，请参考1.6.6 通过形状向

导创建形状。

Copy（复制）复制所选形状。

Delete（删除）删除所选形状。
