II-
34
3D AOI Programming Manual
第 2 部分 检验数据

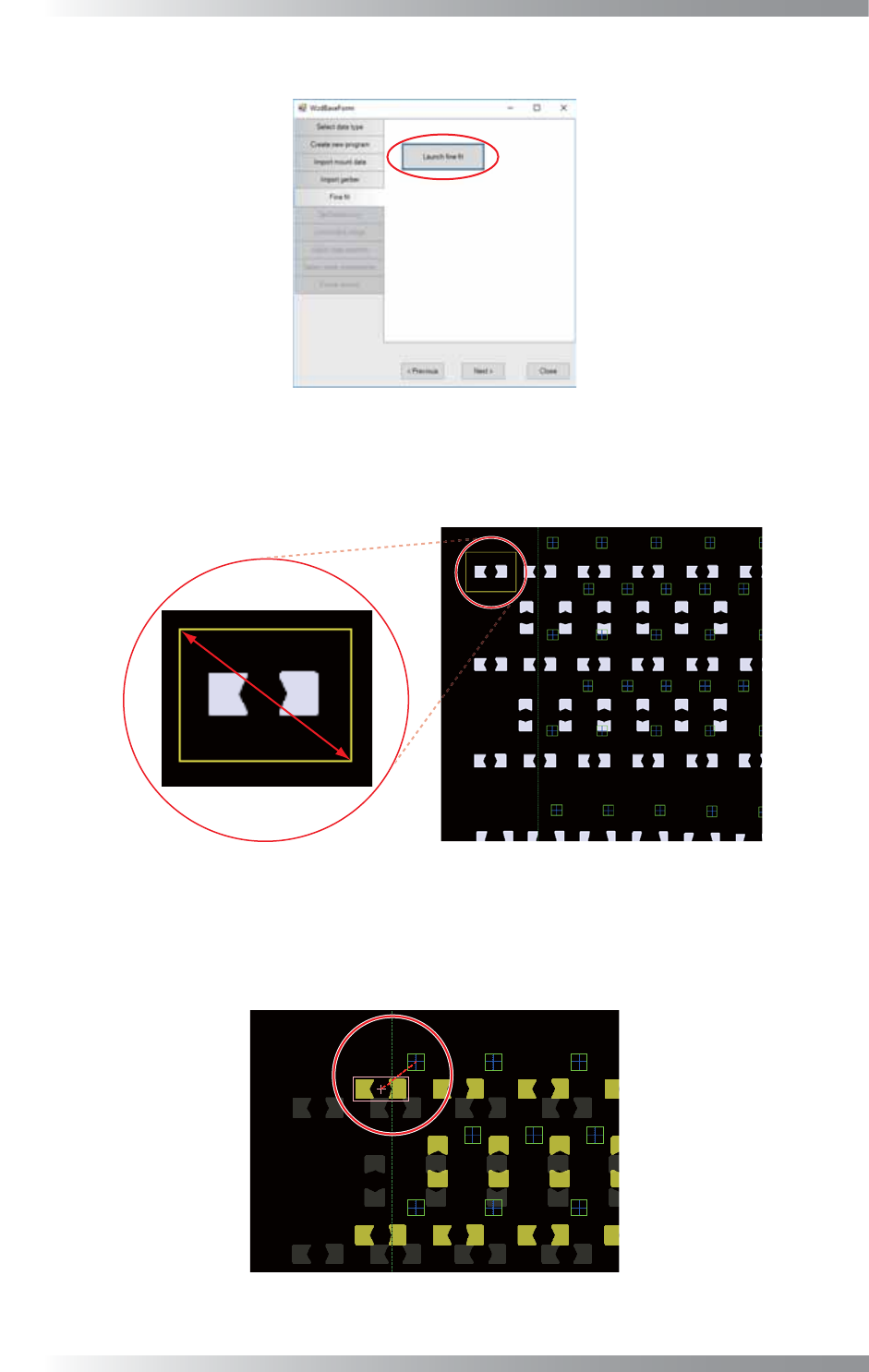

第16步： 点击Launch fine fit（启动合适匹配）。
图 1-57 合适匹配 1
第17步： 通过在焊盘上对角拖动来选择焊盘。
所选的焊盘位置用作参考位置。
图 1-58 合适匹配 2
第18步： 将所选的焊盘拖动到对应元件的位置。
焊盘拖动至靠近与其相对应的相同形状的元件时，显示红色虚线。
当焊盘与对应元件间出现红色虚线时停止拖动。
图 1-59 合适匹配 3
II-
35
3D AOI Programming Manual
第 2 部分 检验数据

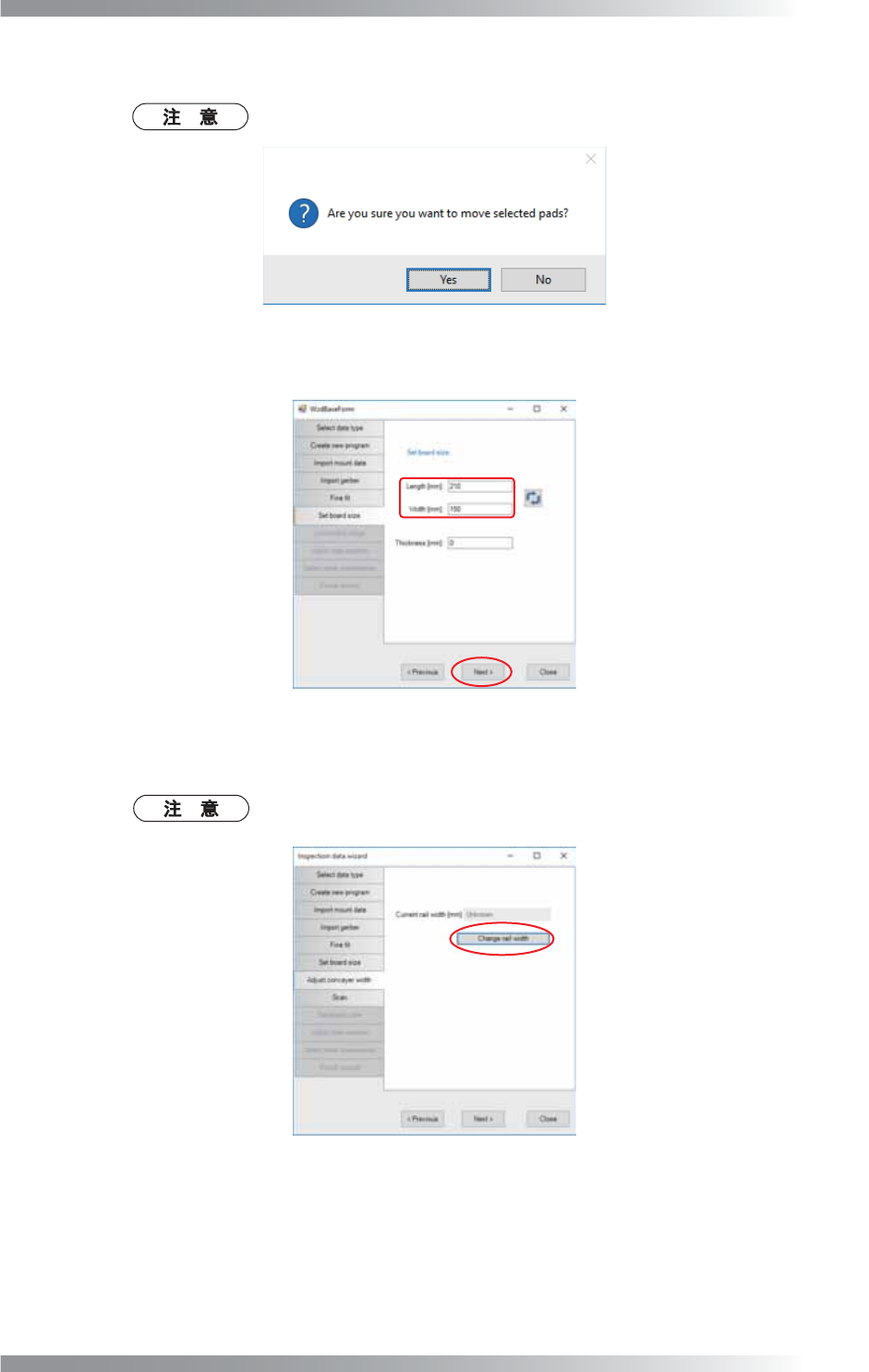

第19步： 显示如下对话框，点击Yes（是）。
如果点击No（否）则可以调整gerber数据位置。
图 1-60 合适匹配 4
第20步： 设置电路板尺寸，然后点击Next（下一步）。
图 1-61 设置电路板尺寸
第21步： 点击Change rail width（更改轨道宽度）。
BF2-Editor不显示对话框。
图 1-62 调整轨宽 1
II-
36
3D AOI Programming Manual
第 2 部分 检验数据

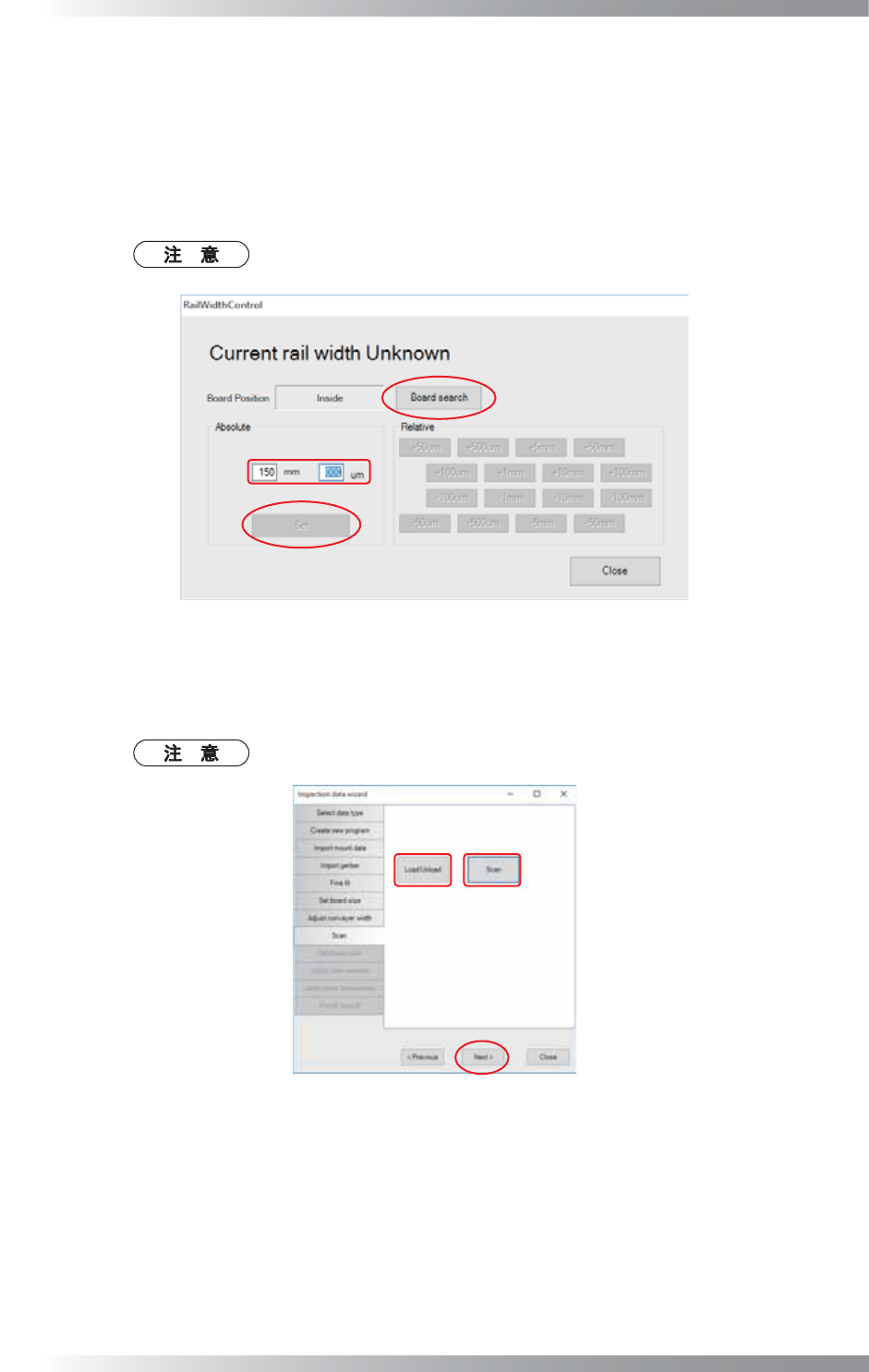

第22步： 显示以下对话框。
点击Board search（电路板搜索），确认是否有电路板不在机器内。
在Absolute（绝对值）输入一个轨宽，然后点击Set（设置）。
输送轨宽将被调整。
调整结束后，点击Close（关闭），关闭对话框。
点击图1-62的Next（下一步）。
BF2-Editor不显示对话框。
图 1-63 调整轨宽 2
第23步： 将电路板放置在机器的电路板入口处的轨道上，然后点击Load/Unload（加载/卸载）。加
载电路板后点击Scan（扫描）。点击Next（下一步）。
BF2-Editor不显示对话框。
图 1-64 加载和扫描电路板
