3D AOI Programming Manual
第 4 部分 其他功能
IV-
9

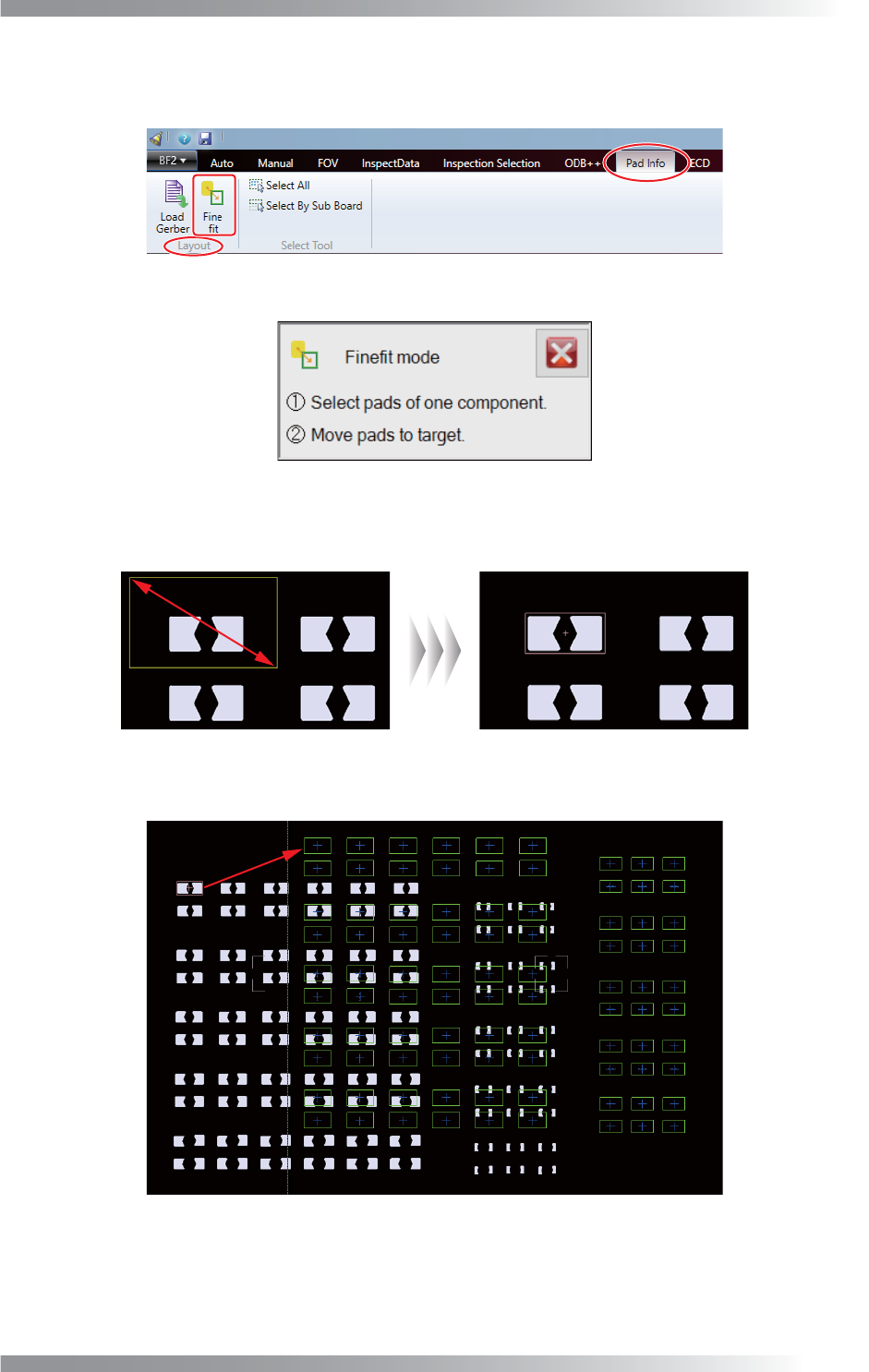

第4步： 从Pad Info（焊盘信息）选项卡中选择Layout（布局）组 > Fine fit（合适匹配）。
显示如图2-9所示的对话框。
图 2-8 加载焊盘信息 4
图 2-9 加载焊盘信息 5
第5步： 通过在焊盘上对角拖动来选择焊盘。
图 2-10 加载焊盘信息 6
第6步： 将已选焊盘拖动至对应元件的位置。
图 2-11 加载焊盘信息 7
3D AOI Programming Manual
第 4 部分 其他功能
IV-
10

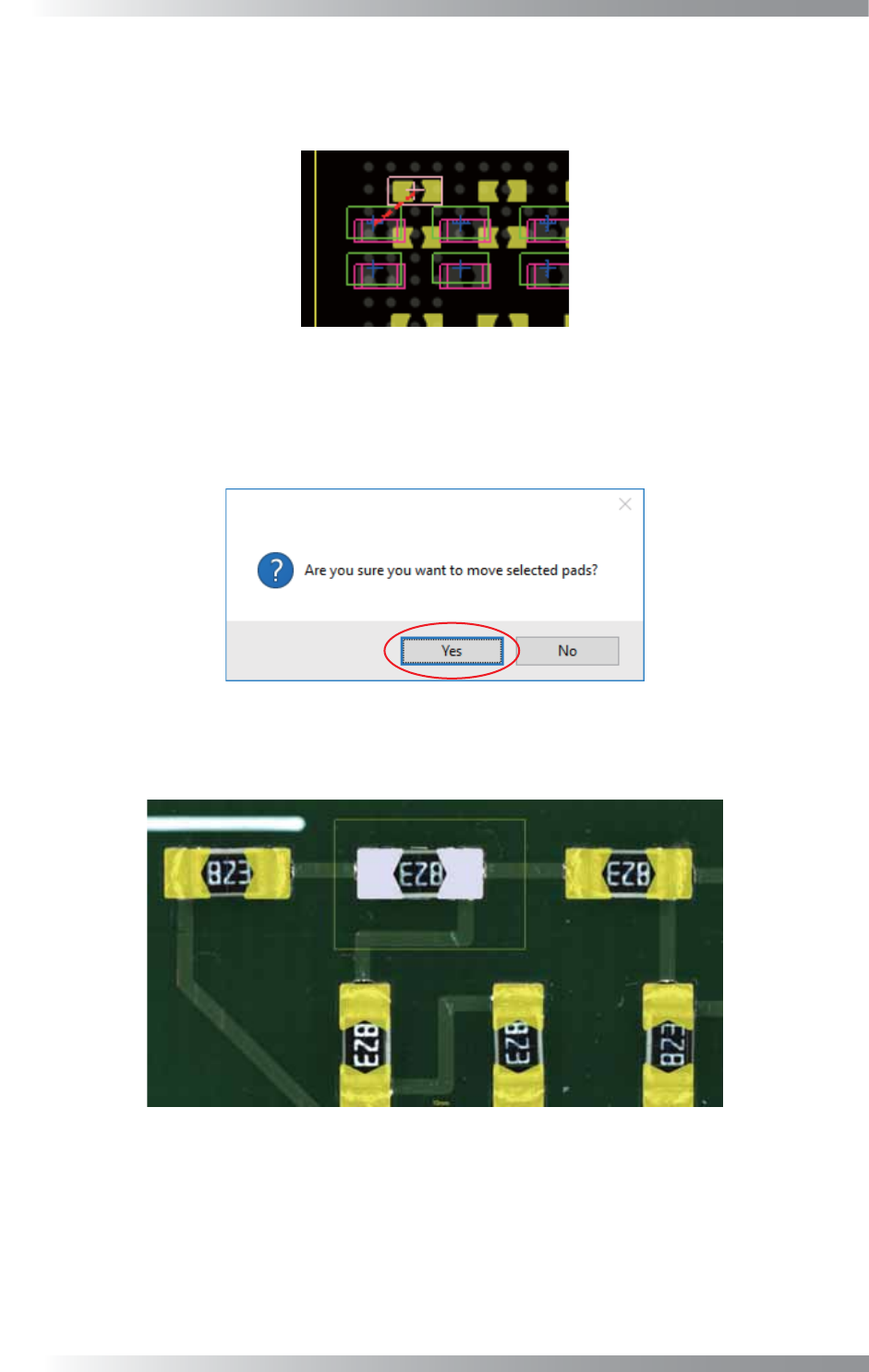

第7步： 拖动焊盘至与焊盘对应的相同形状元件附近时，显示红色虚线。当焊盘与对应元件间出现红色虚
线时停止拖动。
图 2-12 加载焊盘信息 8
第8步： 显示以下的对话框。
Yes（是） 所有焊盘移动至相应的元件窗口。
No（否） 取消移动。
图 2-13 加载焊盘信息 9
第9步： 自动调整焊盘和元件位置。
图 2-14 加载焊盘信息 10
3D AOI Programming Manual
第 4 部分 其他功能
IV-
11

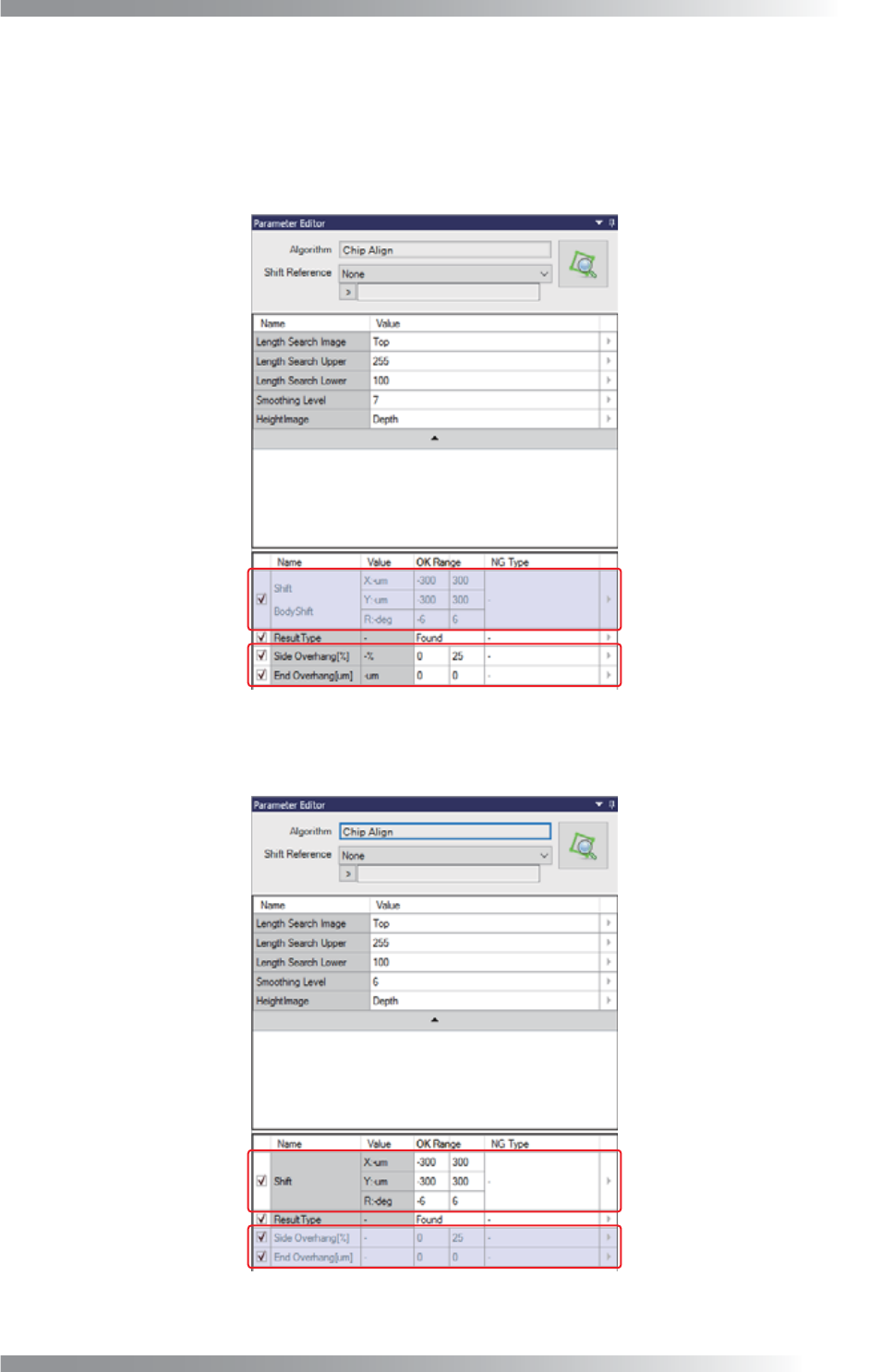

2.4 焊盘标准检验的检验项目
本节以片状元件位置为例子进行说明。
基于焊盘的偏移检验可以检验侧面偏移[%]和末端偏移[μm]。
良品范围的默认值为基于IPC标准。
基于焊盘的偏移检验时，无法像传统的偏移检验一样设置Shift（偏移）值。
图 2-15 基于焊盘的偏移检验
如果没有焊盘信息，无法设置End Overhang[μm]（末端偏移[μm]）和Side Overhang[%]（侧面偏移[%]）。
图 2-16 不存在焊盘信息
