3D AOI Programming Manual
第 2 部分 检验数据
II-
129

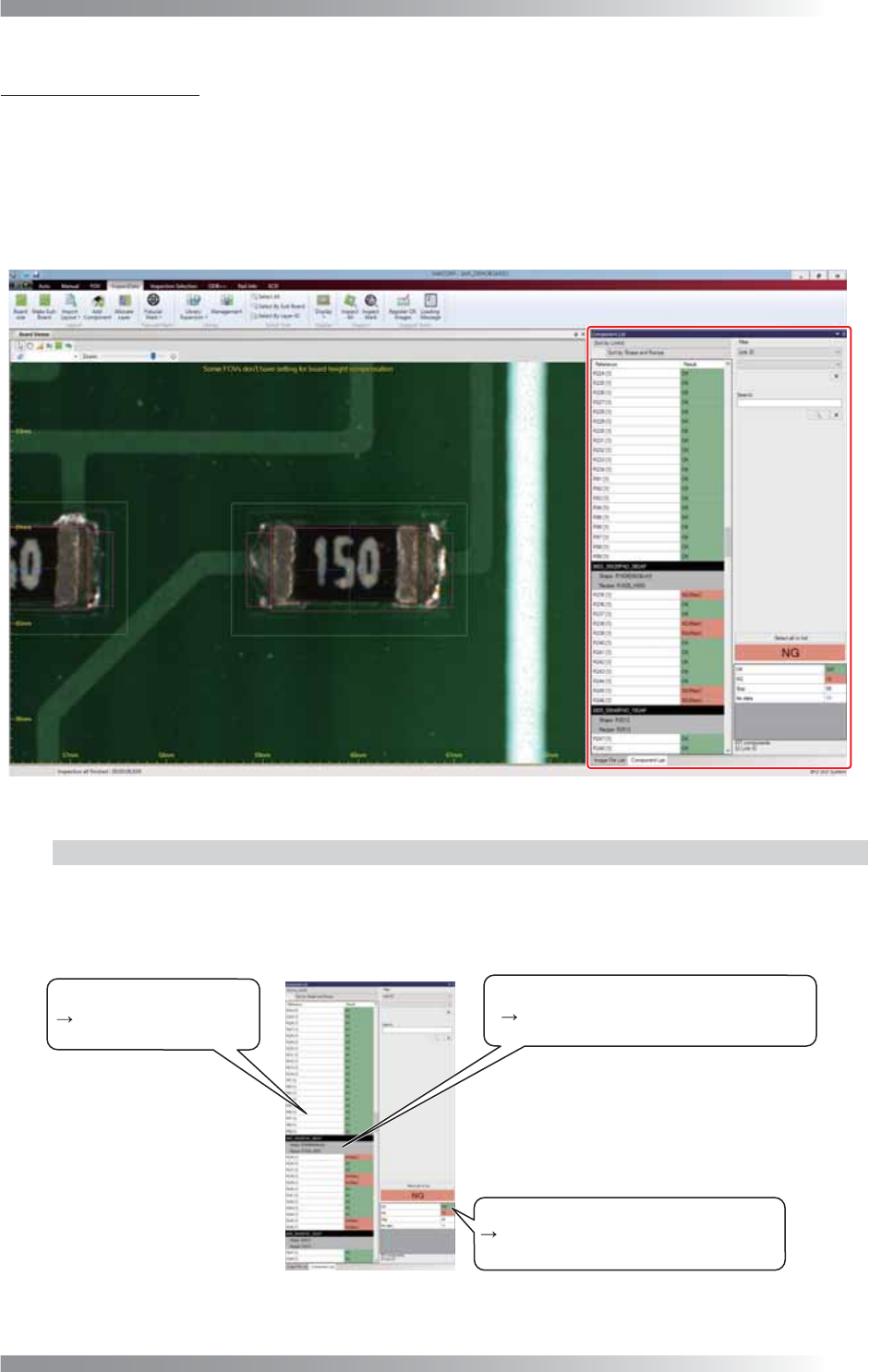

3 编辑检验数据
3.1 元件数据的列表显示
若要显示Component List（元件列表）窗口，请选择InspectData（检验数据）选项卡 > Dock Window（停
靠窗口） > Component List（元件列表）。随后元件名称和检验结果将显示在Component List（元件列
表）中。
在该窗口中，还可以搜索特定元件。
图 3-1 元件列表
3.1.1 选择元件数据（元件列表）
如果点选元件列表里的参考名称，也选择了相应的元件数据。
如果点选了别的元件行，则选择了与点选数据库ID共享的全部元件数据。
同时，勾选了一行检验结果时，每个检验结果（OK/NG/无）将按次序选择。
⚍ߏϔ㸠ܗӊⱘ㒓
䗝ᢽњᏆ⚍ߏⱘܗӊDŽ
⚍ߏẔ偠ᘏ㒧DŽ
ձ䗝ᢽϢᏆ⚍ߏⱘ㒧ᵰᇍᑨⱘܗӊDŽ
ᇚ哴ᷛҢḜⱘϔ㾦ᢪࡼࠄᇍ㾦DŽ
⚍ߏܗӊ㸠ҹⱘ݊Ёϔ㸠
䗝ᢽњ݅ѿৠϔ᭄ᑧ,'ⱘܗӊDŽ
图 3-2 选择元件数据（元件列表）
3D AOI Programming Manual
第 2 部分 检验数据
II-
130

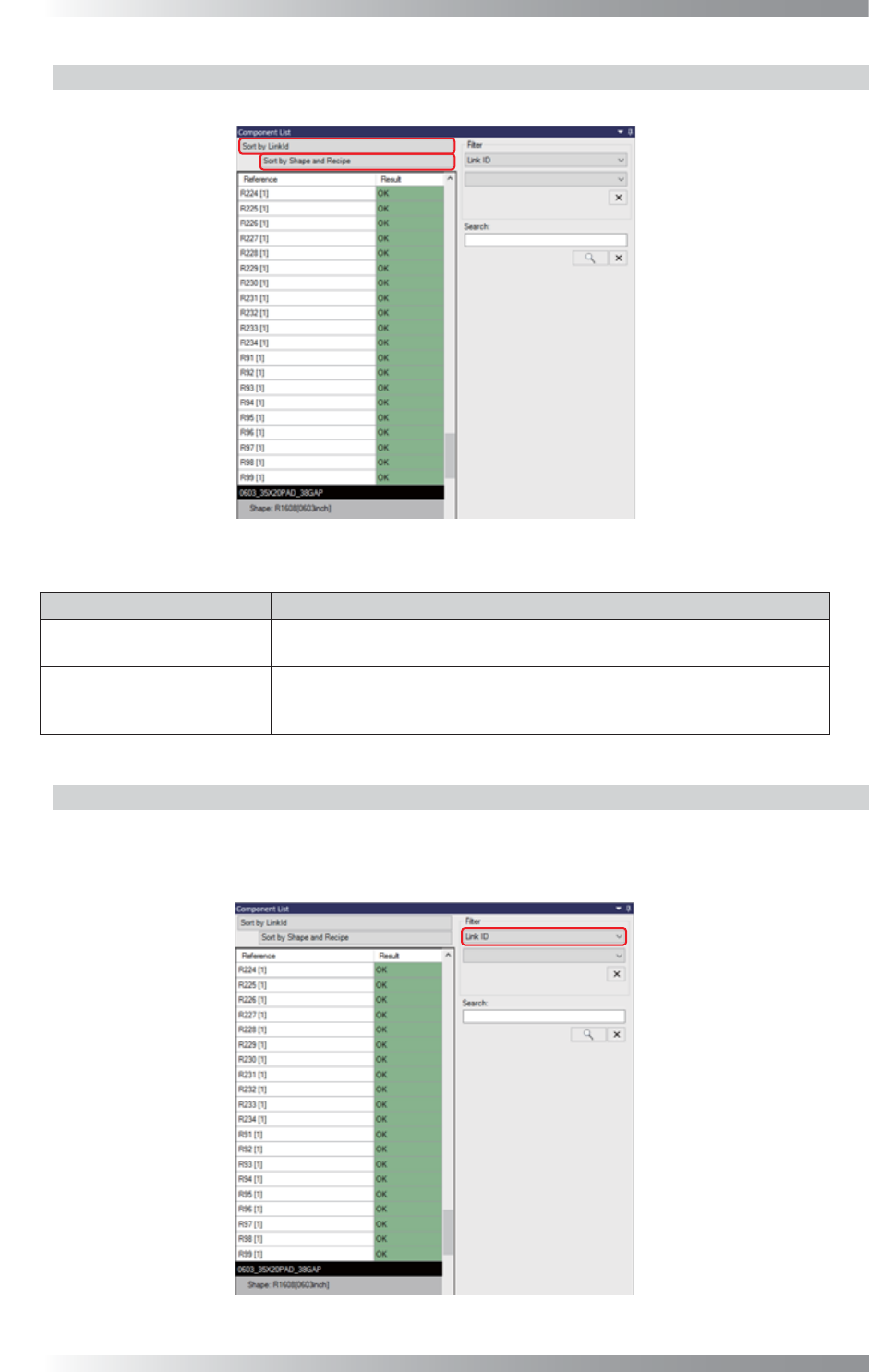

3.1.2 元件数据分类
根据具体的情况将元件数据分类。
图 3-3 元件数据分类
项目 说明
Sort by Link ID
（按数据库ID分类）
将元件数据按数据库ID的升序来分类。
Sort by Shape and Recipe
（按形状和检查参数分类）
将元件数据按形状名称的升序来分类。
如果形状名称相同，则按检查参数名称来分类。
如果形状名称没有设置，则元件数据不会被分类并显示在列表的顶端。
表 3-1 说明
3.1.3 过滤元件数据
过滤功能仅显示符合规定条件的元件。
第1步： 从Filter（过滤器）上部下拉列表中选择项目。
图 3-4 过滤元件数据 1
3D AOI Programming Manual
第 2 部分 检验数据
II-
131

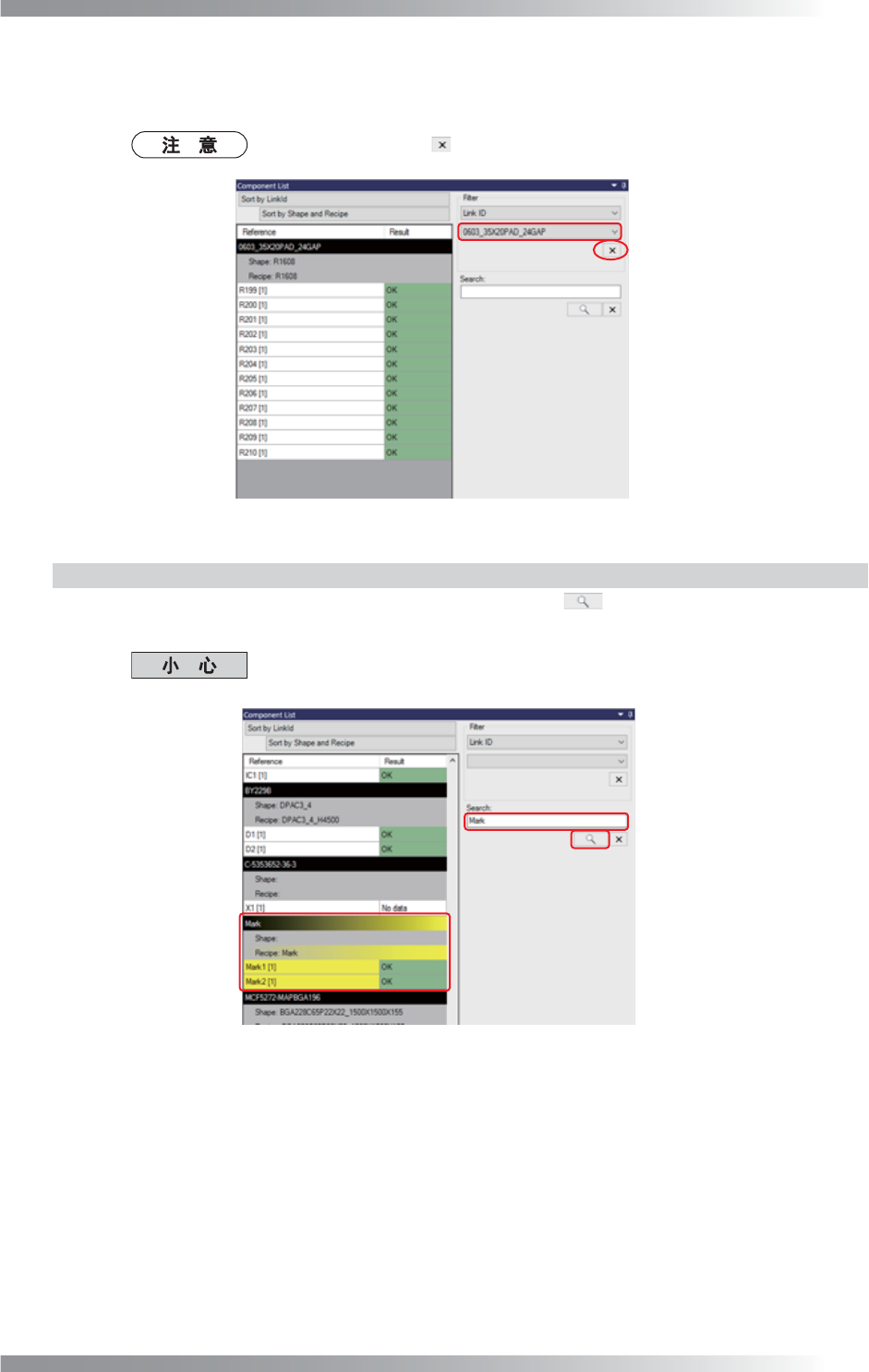

第2步： 从Filter（过滤器）的下一层下拉菜单选择一个项目。
只有元件符合规定条件才显示在Component List（元件列表）中。
如需重置过滤，则点击 按钮。
图 3-5 过滤元件数据 2
3.1.4 搜索元件数据
在Search（搜索）下面的文本框内输入任何字符串，然后点击 。
搜索包含在输入的字符中的元件数据，以黄色突出显示。
文本框的字符串有大小写之分。
图 3-6 搜索元件数据
