第12步： 所有设置完成后，点击OK（好）关闭对话框。

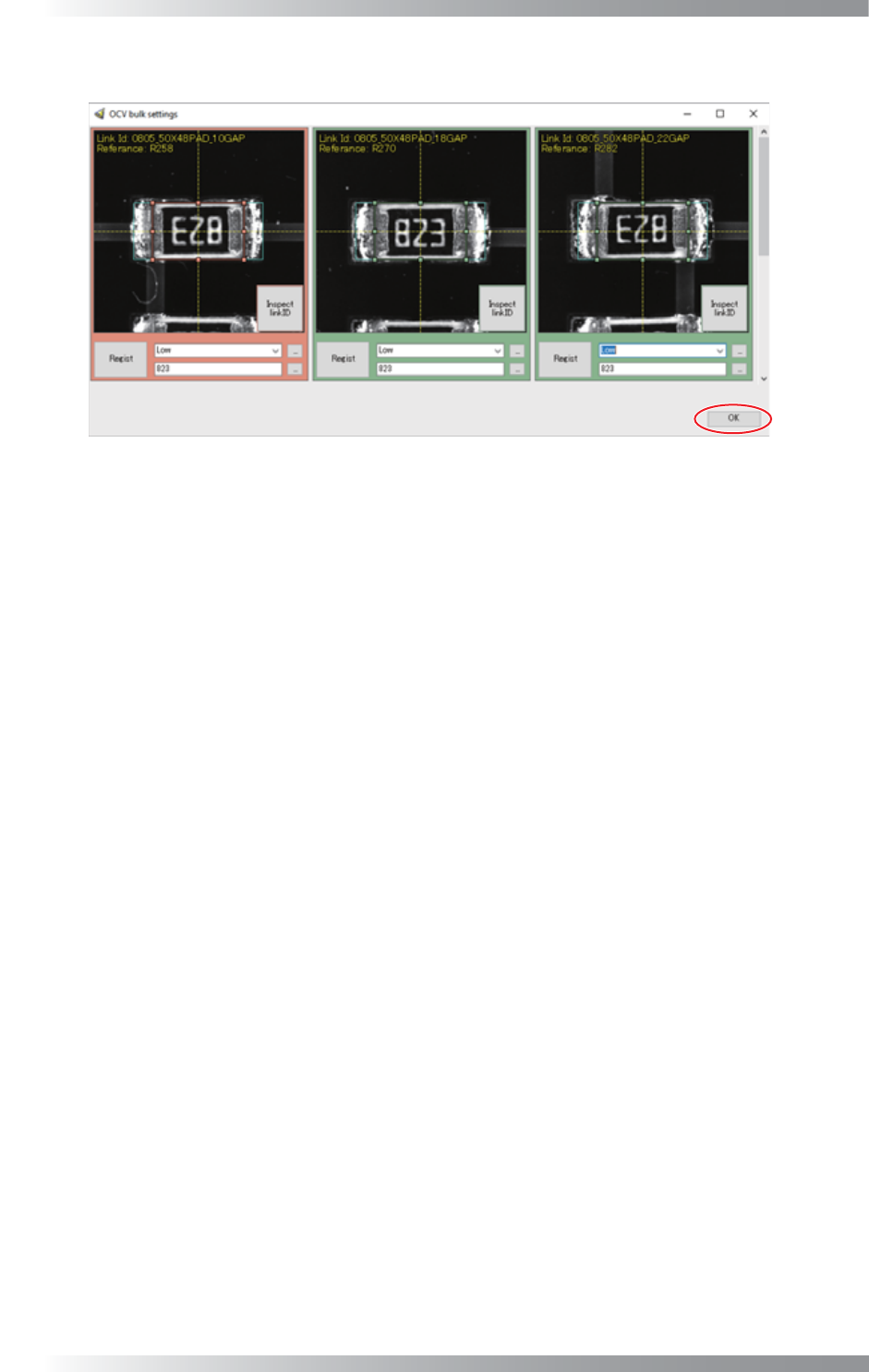

图 3-98 OCV统一设置步骤 13
II-
171
3D AOI Programming Manual
第 2 部分 检验数据
4 获取电路板图像
4.1 创建视野文件
FOV是Field Of View的缩写，是指相机每次可以捕获的一个图像区域。
在检验机器里，视野的尺寸已经被固定，所以检验机器使用多个视野获取一个图像。扫描前需要定义视野
的视野文件。
使用新建检验数据向导创建检验数据时（参考1.3 检验数据向导），自动创建视野文件，
视野自动设置，因而无需进行本节的步骤，除非是创建多个视野文件。
4.1.1 创建视野文件
下面说明如何创建视野文件。

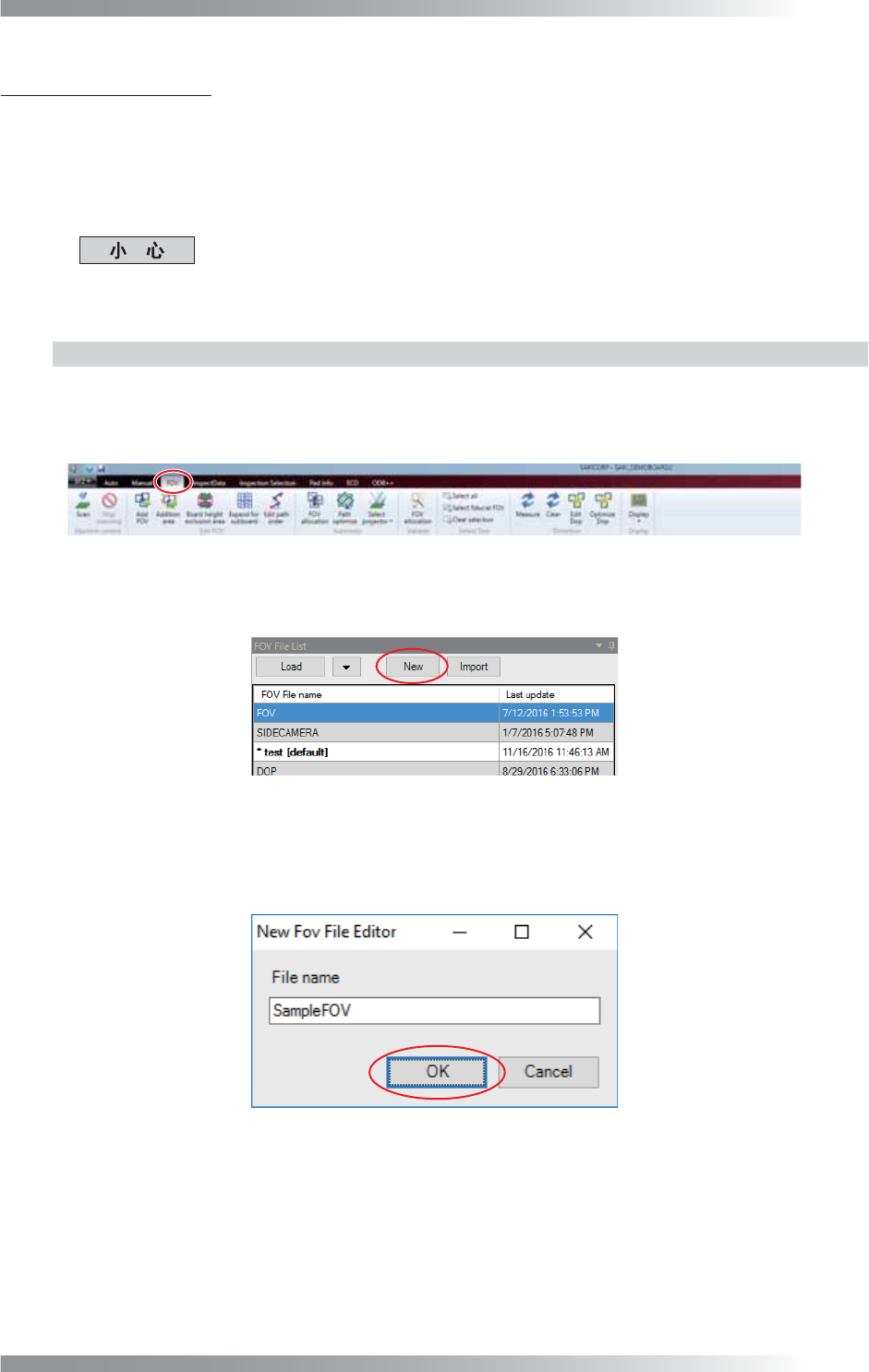

第1步： 选择FOV（视野）选项卡。
图 4-1 视野
第2步： 点击FOV File List（视野文件列表）的New（新建）。
图 4-2 创建视野文件 1
第3步： 输入文件名称并点击OK（好）。
一个视野文件添加到了FOV File List（视野文件列表）中。
图 4-3 创建视野文件 2
II-
172
3D AOI Programming Manual
第 2 部分 检验数据
4.1.2 简便视野的分配
下面说明如何使用简便视野分配功能。如果需要在设置形状和检查参数前获取一张电路板图像时，
通过以下步骤分配检验数据的视野。
在简便视野分配功能里，视野也会分配到不用检验的位置。为了减少扫描时间，设
置检查参数后，通过FOV allocation（扫描范围分配）（参考4.3.3 优化视野分配
（自动分配））和Path optimize（路径优化）（参考4.3.7 视野路径优化）确保优
化视野的分配。
在默认设置里，投影仪设置为NSEW（东西南北向投射）。
如果元件或电路板的高度无法准确测量，参考4.3.10 投影仪设置来修改投影仪的设置。
第1步： 选择FOV（视野）选项卡。
图 4-4 简便视野的分配 1
第2步： 在Board Viewer（电路板观察器）里将鼠标拖动并围绕要设置视野的区域。
松开鼠标键时，在窗口右下角显示如图4-5所示的图标。参考表4-1并选择一个图标。
视野根据所选的图标进行分配。
图 4-5 简便视野的分配 2
项目 说明
将视野分配到所选的区域并不要相互重叠。
分配视野填充所选区域（视野可能相互重叠）。
表 4-1 说明
