II-
106
3D AOI Programming Manual
第 2 部分 检验数据
第3步： 编辑板显示在Board Viewer（电路板观察器）上。
选择Recipe（检查参数）。
可以通过双击Component List（元件列表）里的参考名称来执行同样的操作。
图 1-212 编辑板
第4步： 按Board Viewer（电路板观察器）上的 按钮，选择多个检测窗口。
十字线出现在所选窗口上。
从编辑板里选择Set OR Group（设置OR组）。
若要取消OR组，从编辑板里选择Clear OR Group（清除OR组）。
图 1-213 设置OR组
1.10.6 共享偏移信息
有些用在本产品上的算法可以检测到元件错位数量。检测值可以在算法中共享。
第1步： 选择InspectData（检验数据）选项卡。
图 1-214 检验数据
第2步： 从Board Viewer（电路板观察器）中选择元件数据。
II-
107
3D AOI Programming Manual
第 2 部分 检验数据
第3步： 编辑板显示在Board Viewer（电路板观察器）上。
选择Recipe（检查参数）。
可以通过双击Component List（元件列表）里的参考名称来执行同样的操作。
图 1-215 编辑板
第4步： 选择一个检测窗口。
第5步： 选择Parameter Editor（参数编辑器） > Algorithm（算法），打开下拉菜单。选择可以
检测到Shift（偏移）值的算法（例如，Rect Align（长方形位置）、Circle Align（圆形
对齐）、Model matching（模型匹配））。
图 1-216 选择一个算法
第6步： 检查偏移。点击偏移单元并选择Body Shift（本体偏移）。
图 1-217 本体偏移
第7步： 点击Parameter Editor（参数编辑器）的 ，然后检查检验是否顺利完成。
第8步： 选择其他检测窗口。
II-
108
3D AOI Programming Manual
第 2 部分 检验数据

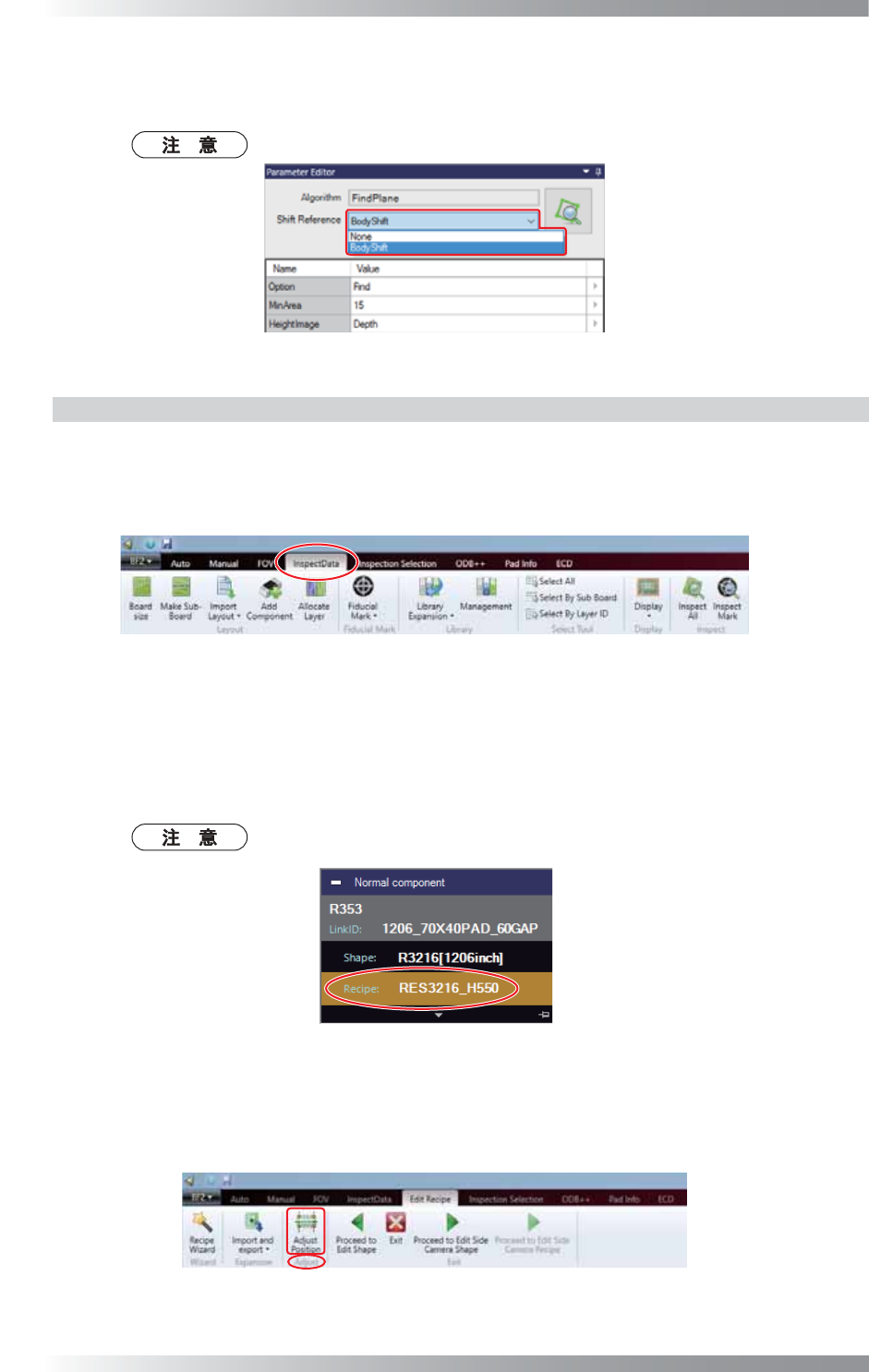

第9步： 从Shift Reference（偏移参考）下拉菜单中选择Body Shift（本体偏移）。
检测窗口位置会根据Shift（偏移）值进行调整。
如果选择None（无），则偏移信息不适用于该检测窗口。
图 1-218 偏移参考
1.10.7 调整应用偏移信息的检测窗口
应用偏移信息，一些检测窗口位置将自动调整。
这些窗口也可以通过以下步骤进行再调整。
第1步： 选择InspectData（检验数据）选项卡。
图 1-219 检验数据
第2步： 从Board Viewer（电路板观察器）中选择元件数据。
第3步： 编辑板显示在Board Viewer（电路板观察器）上。
选择Recipe（检查参数）。
可以通过双击Component List（元件列表）里的参考名称来执行同样的操作。
图 1-220 编辑板
第4步： 从Edit Recipe（编辑检查参数）选项卡中选择Adjust（调整）组 > Adjust Position（调
整位置）。
图 1-221 调整位置
