3D AOI Programming Manual
第 3 部分 检验算法
III-
84
3.4.5 过滤器
通过使用过滤器，可以将图像的模糊移除。
图像过滤器在用于失焦元件的字符检验时有效（例如，高的电解电容器）。
过滤器需要大量计算，因此检验时间会更长。
建议仅在需要反卷积过滤器的检验时启用此功能。
第1步： 从Deconvolution filter（过滤器）的下拉菜单中选择Enable（启用）。
第2步： 请参考3.4.3 设置步骤的第1步至第8步进行设置。
第3步： 设置Blur amount[μm]（模糊量[μm]）以及Smooth[%]（平滑[%]），使图像清晰显示。
设置Horizon filter margin[%]（水平过滤器边缘[%]）以及Vertical filter
margin[%]（垂直过滤器边缘[%]）。如果过滤器在图像一角产生噪点且影响检验，
则调整检查。用粉色虚线内的图像执行检验。
图 3-24 原图
图 3-25 过滤器
第4步： 请参考3.4.3 设置步骤的第9步至第12步进行设置和检验。
3D AOI Programming Manual
第 3 部分 检验算法
III-
85
3.5 OCR
3.5.1 检验概述
OCR是识别字符的算法。
该算法注册合格元件的字符图像并对比已捕捉的字符图像。
OCR 适用于缺失检验和缺件检验。
3.5.2 参数设置

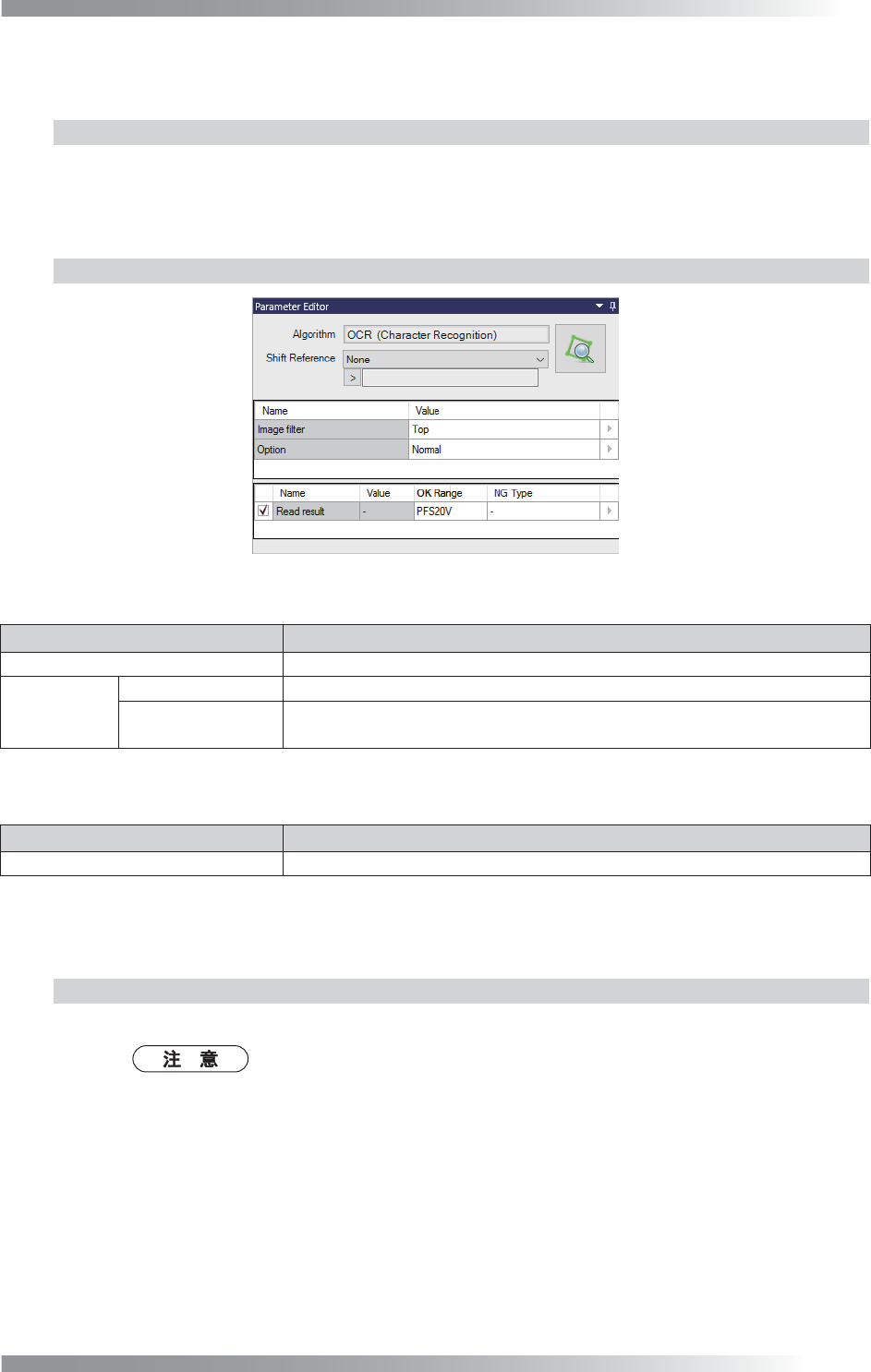

图 3-26 对话框 （Version 1.0.0.0）
参数 说明
Image filter（图像过滤器） 选择一种能清晰地显示字符的灯。
Option
（选项）
Normal（正常） 设置为默认。执行字符及其方向的检验。
Ignore Polarity
（忽略极性）
执行忽略字符方向的检验。
检验没有极性的元件时选择此项。
表 3-11 参数
参数 说明
Read result（读结果） 显示字符识别和注册的结果。
表 3-12 良品范围设置
3.5.3 设置步骤
第1步： 从Algorithm（算法）下拉列表中选择OCR。
如需通过其他算法使用相同的偏移信息，请在Shift Reference（偏移参考）的下拉
菜单中选择Body Shift（本体偏移）。
第2步： 从Image filter（图像过滤器）下拉列表中选择可以使字符能够清晰显示的灯光。
3D AOI Programming Manual
第 3 部分 检验算法
III-
86

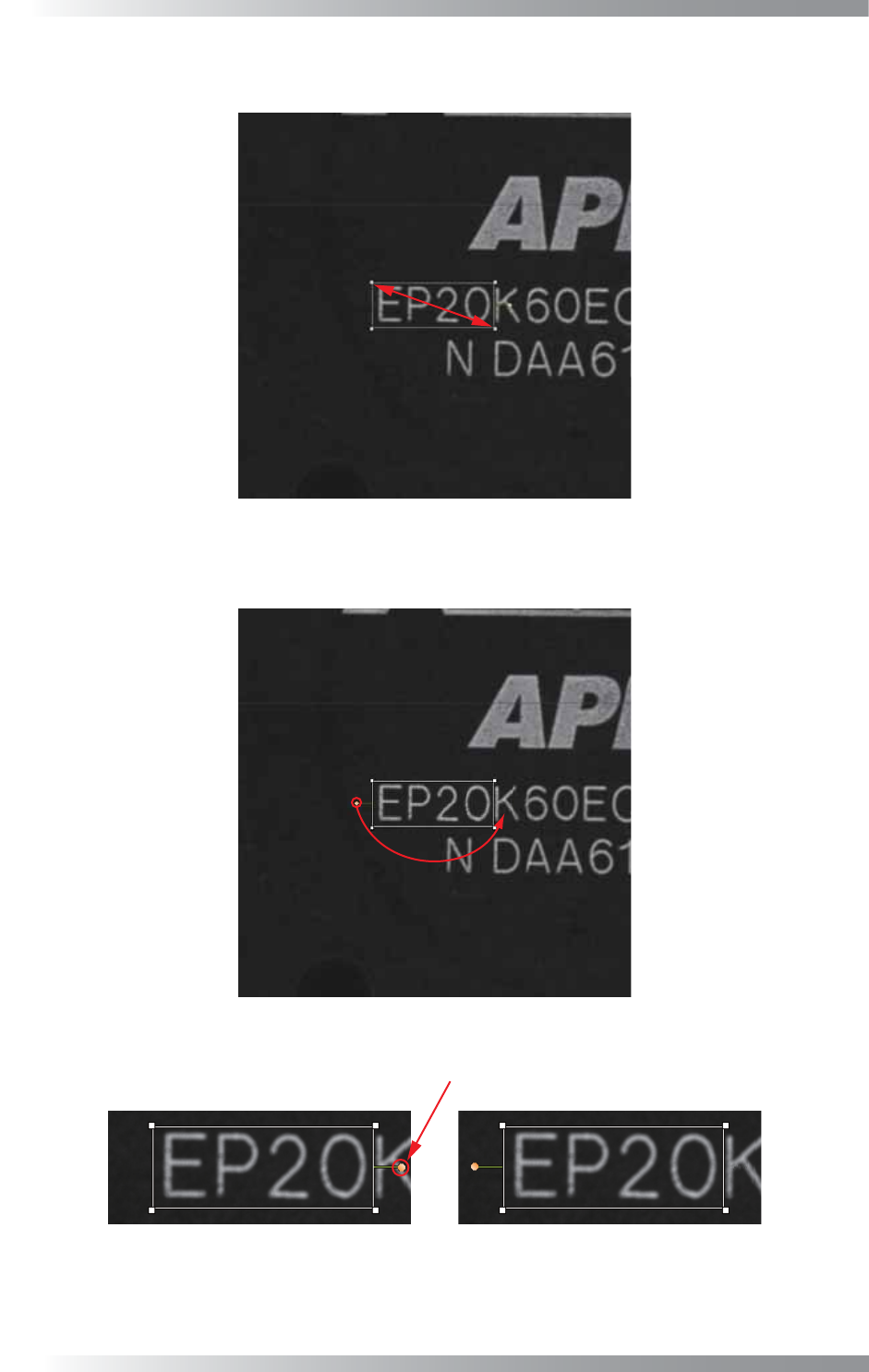

第3步： 将检测窗口调整至包围该字符。
图 3-27 调整检测窗口
第4步： 用鼠标将位于检测窗口侧边上的黄点移到要注册字符的底端。
图 3-28 调整检测窗口角度
↙⺤ 䭏䈥
〱ࡦᴶжѠᆍㅜⲺ䗯р
图 3-29 纠正角度
