II-
91
3D AOI Programming Manual
第 2 部分 检验数据
第5步： 完成所有设置后，检查参数将自动展开。
重复第2步至第5步操作，然后设置所有元素中的检验项目。
如果从Ribbon（功能区）启动元素向导，则不需要此步骤。
如果某个元素和其他元素共享同一个Element ID（元素序号），那么两个元素将自
动设置同样的检验项目。
第6步： 点击 Window Tree（窗口树），然后检查所有检测窗口的检验是否顺利完成。如果某个
窗口检验失败，调整相应的检测窗口的参数和尺寸。
如果检验结果合格，则该单元将用蓝色。如果检验结果是不合格，则用红色。如果
检验没执行，则用灰色。

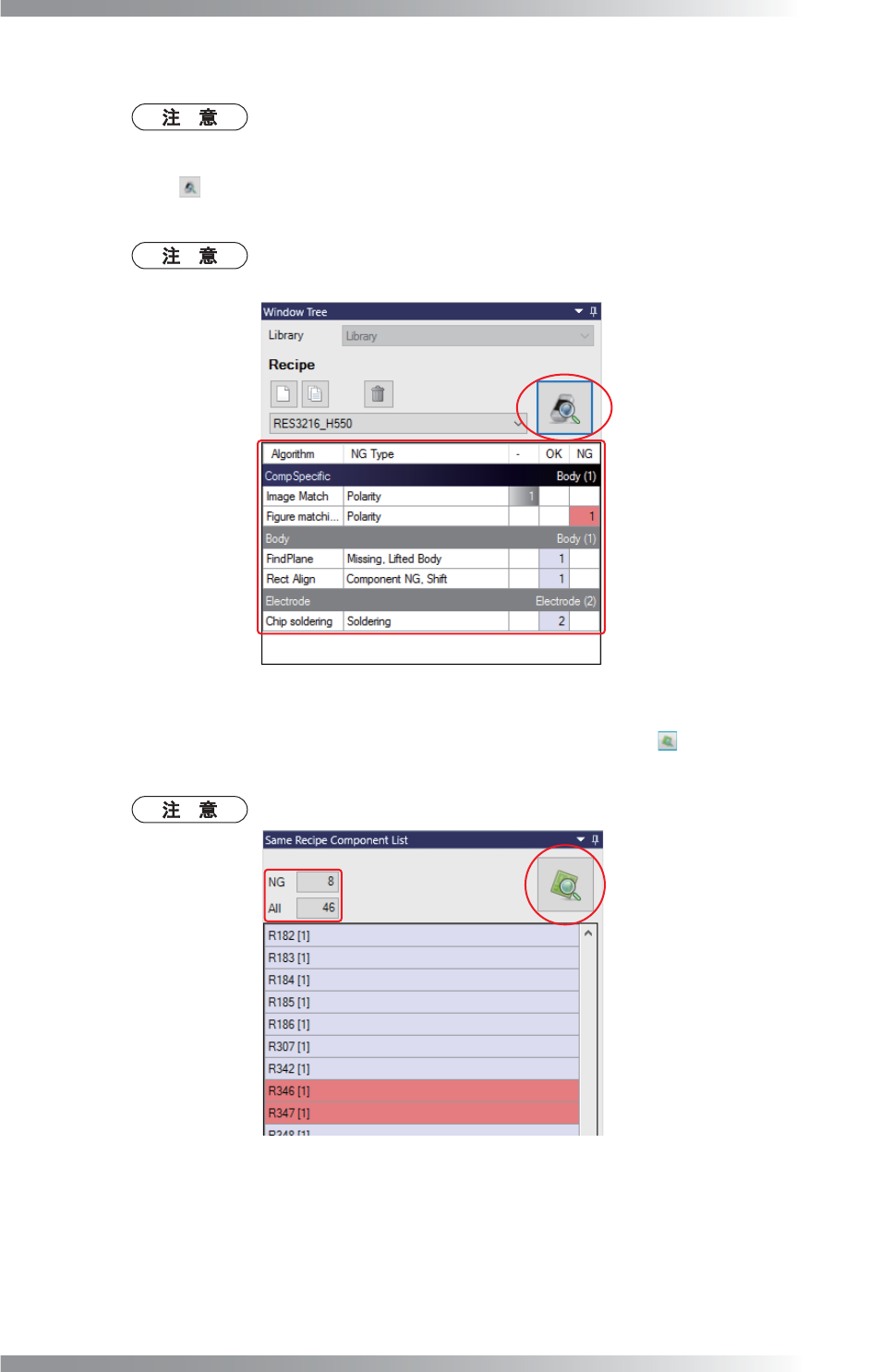

图 1-180 检查元件数据
第7步： 点击Same Recipe Component List（相同检测库元件列表）下的 ，检查全部元件数据检
验是否顺利完成。如果某个检验失败，调整元件数据的参数和尺寸。
如果检验结果NG，则单元将用红色。
图 1-181 检查相同检测库元件
第8步： 参考1.11 退出调整检查参数，退出编辑检查参数界面。
II-
92
3D AOI Programming Manual
第 2 部分 检验数据
1.9.6 手动设置检验项目
如果Element wizard（元素向导）不支持检验目标或所使用的算法不包含在元素向导中，则手动设
置检验项目。
第1步： 参考1.9.4 创建检查参数来给形状分配检查参数。
第2步： 选择一个元素并从编辑板选择Add（添加）。
图 1-182 添加检测窗口
第3步： 在停靠窗口选择Parameter Editor（参数编辑器） > Algorithm（算法），然后选择一种
用于检验的算法。
有关算法详情，请参考第3部分 检验算法。
图 1-183 选择一个算法
第4步： Parameter Editor（参数编辑器）的点击 ，然后检查检验是否顺利完成。
如检验失败，则调整参数和检测窗口的尺寸。
图 1-184 检查检测窗口的设置
II-
93
3D AOI Programming Manual
第 2 部分 检验数据
第5步： 重复第2步至第4步并将检验项目设置到所有元素。
如果某个元素和其他元素共享同一个Element ID（元素序号），那么两个元素将自
动设置同样的检验项目。
第6步： 点击 Window Tree（窗口树），然后检查所有检测窗口的检验是否顺利完成。如果某个
窗口检验失败，调整相应的检测窗口的参数和尺寸。
如果检验结果合格，则该单元将用蓝色。如果检验结果是不合格，则用红色。如果
检验没执行，则用灰色。
图 1-185 检查元件数据
第7步： 点击Same Recipe Component List（相同检测库元件列表）下的 ，检查全部元件数据检
验是否顺利完成。如果一个检验失败，则调整相应元素数据的参数和检测窗口尺寸。
如果检验结果NG，则单元将用红色。
图 1-186 检查相同检测库元件
第8步： 参考1.11 退出调整检查参数，退出编辑检查参数界面。
