II-
98
3D AOI Programming Manual
第 2 部分 检验数据

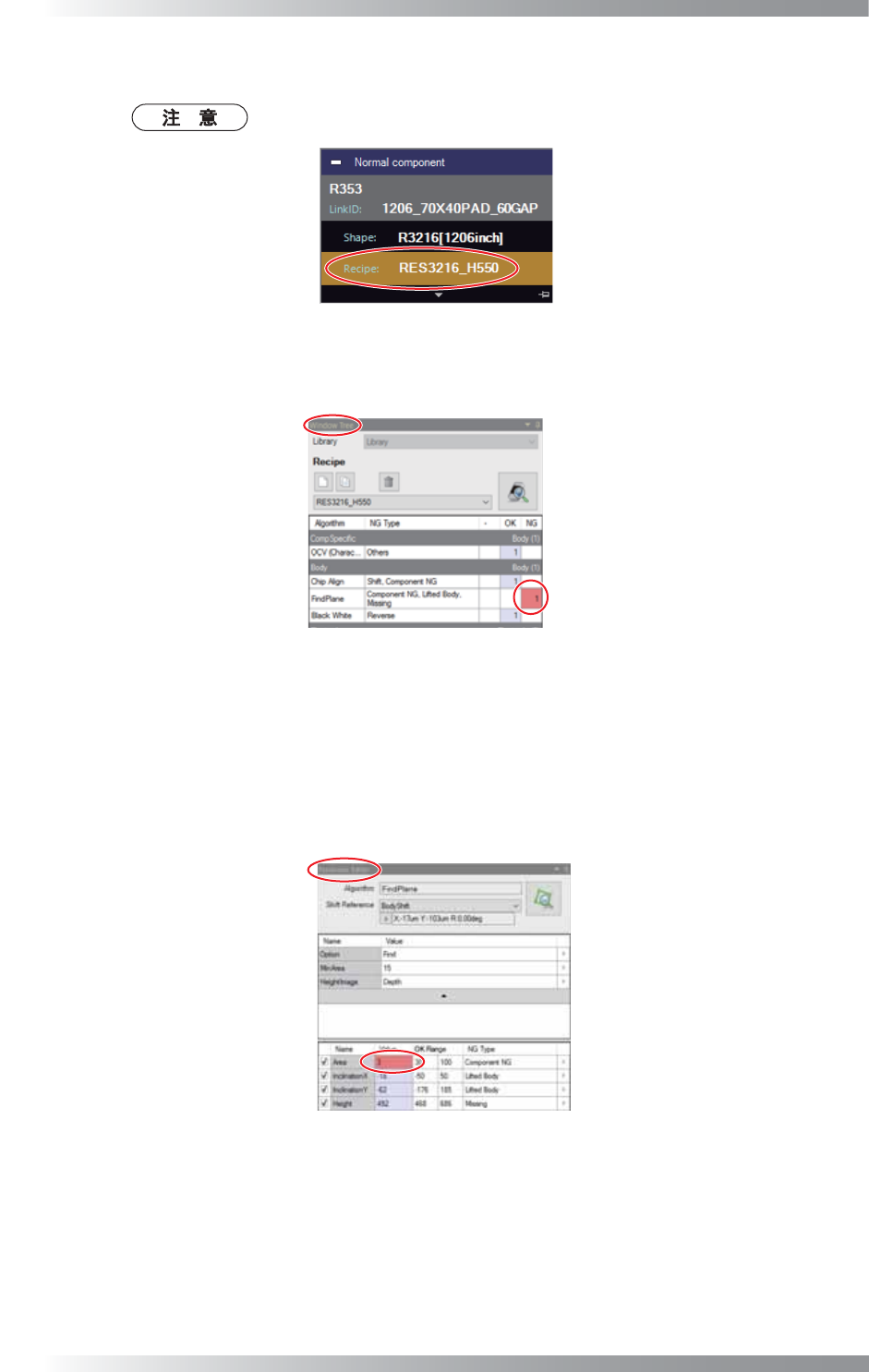

第5步： 从Board Viewer（电路板观察器）里选择一个NG元件并从编辑板里选择Recipe（检查参数）。
可以通过双击Component List（元件列表）里的参考名称来执行同样的操作。
图 1-194 编辑板
第6步： 点击Window Tree（窗口树）里的NG（不合格）值。
图 1-195 窗口树
第7步： 参考第3部分 检验算法，调整检测窗口设置的算法参数。
第8步： 参考下面步骤，调整检测窗口设置的算法样本值设置。
判断阈值诸如偏移的算法
在Parameter Editor（参数编辑器）的下表中，点击用红色的单元。转至第9步。
图 1-196 参数编辑器
II-
99
3D AOI Programming Manual
第 2 部分 检验数据

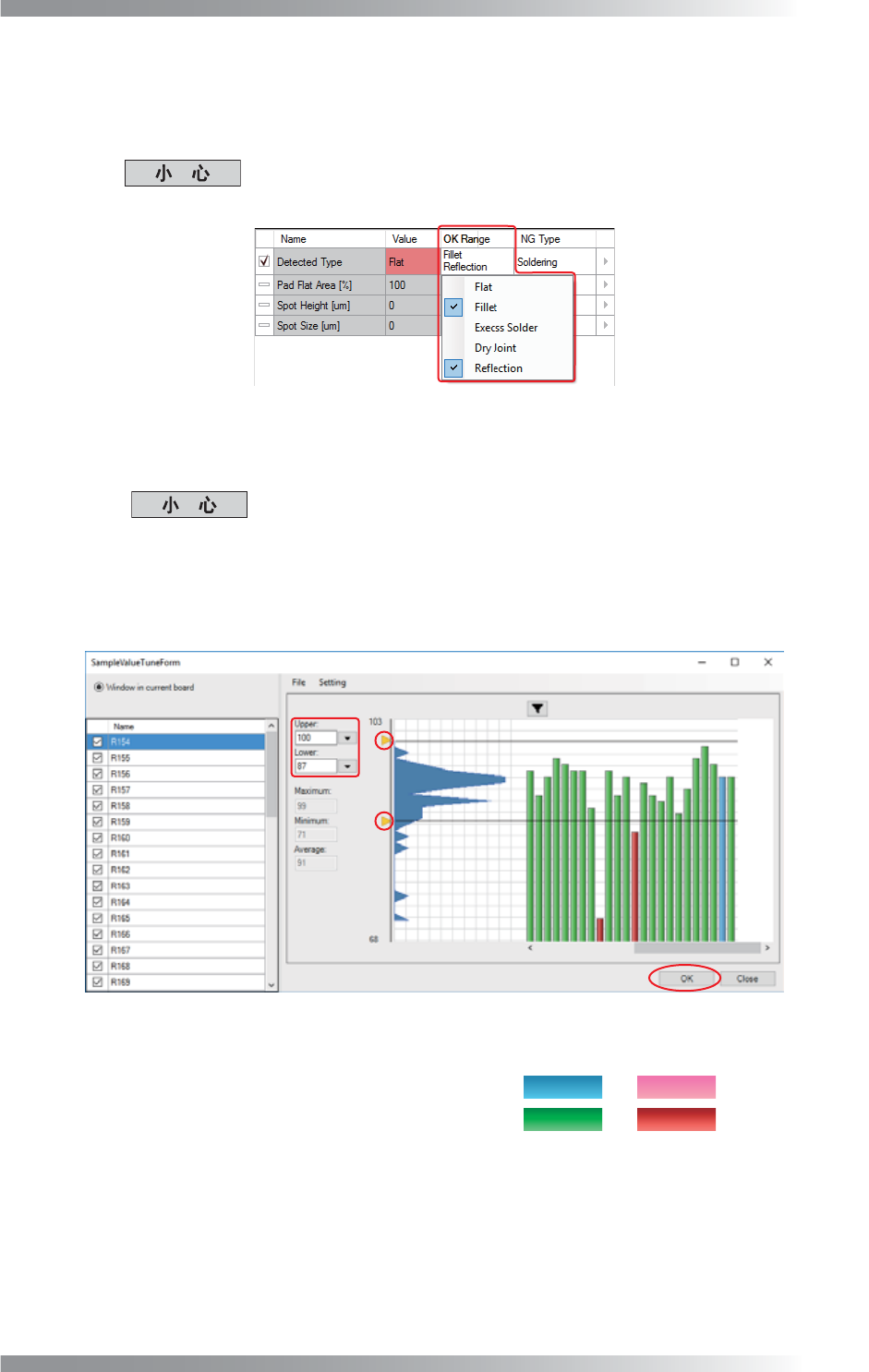

判断检测结果诸如结果类型的算法
在Parameter Editor（参数编辑器）的下表里，点击OK range（良品范围）附近用红色的
单元。选择一个合意的结果。设置完成后，转至第10步。
根据算法，检验项目可能有点不同。
有关详情，请参考第3部分 检验算法。
图 1-197 良品范围
第9步： 显示以下对话框。
根据算法，显示对话框可能有点不同。
如果手动调整参数
滑动位于柱状图左边的滑动按钮或在文本框内输入一个数值来调整该阈值。全部调整完成
后，点击OK（好）。
图 1-198 调整样本值 1
OK（合格） NG（不合格）
所选检测窗口的样本值。 :
共享相同检查参数的检测窗口的样本值。 :
II-
100
3D AOI Programming Manual
第 2 部分 检验数据

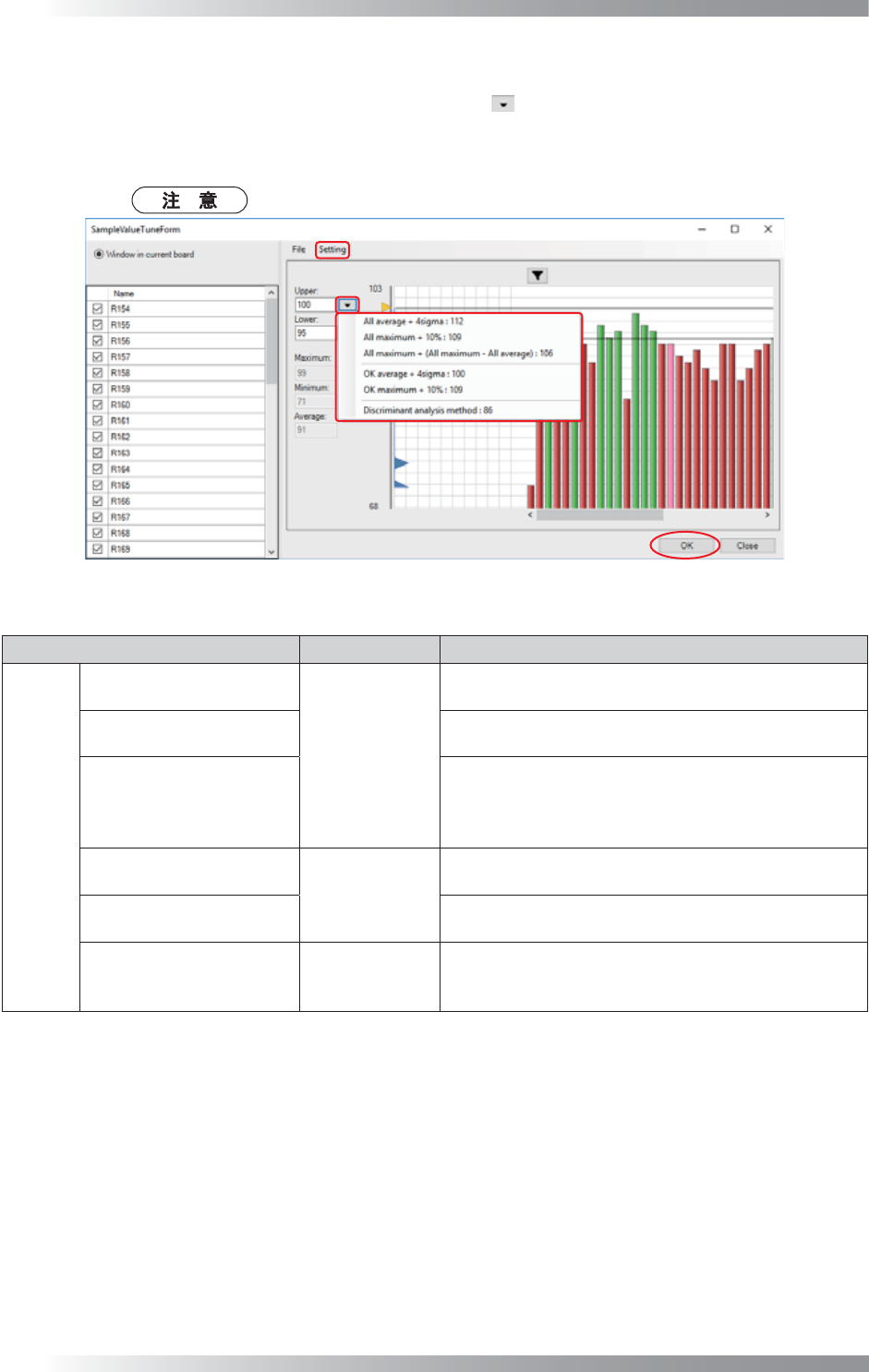

如果使用高级功能调整参数
点击Upper（上表）或Lower（下表）右侧的 按钮。
显示下拉菜单来选择阈值的计算方法。
参考表1-30进行设置。完成所有设置后，点击OK（好）。
从位于对话框的顶端位置的Setting（设置），可以改变西格玛比和百分比。
图 1-199 调整样本值 2
项目 计算对象 说明
Upper
limit
（上限）
All average + 4sigma
（所有平均数+4个西格玛）
All sample
value
（所有样本值）
基于一个西格玛比和当前样本值的平均数，计算样本
值的上限。
All maximum + 10%
（所有最大值+10%）
计算当前样本值中最大值的110%。结果设置为样本值
的上限。
All maximum + (All
maximum - All average)
（所有最大值+（所有最
大值 - 所有平均值））
在该选项上，首先计算当前样本值最大值和平均数的
差额。然后，将计算所得数值加到样本最大值上。
结果设置为样本值的上限。
OK average + 4sigma
（OK平均数+4个西格玛）
Sample values
of the OK
windows（OK窗
口的样本值）
根据检查窗口中一个西格玛比和样本值的平均数，计
算样本值的上限，检查结果OK。
OK maximum + 10%
（OK最大值+10%）
计算检查窗口中当前样本值的最大值，检查结果合格。
结果设置为样本值的上限。
Discriminant analysis
method（判别分析法）
All sample
value
（所有样本值）
根据Otsu's方法（直方图基于形状的图像阈值）计算
样本值的上限。
