II-
55
3D AOI Programming Manual
第 2 部分 检验数据

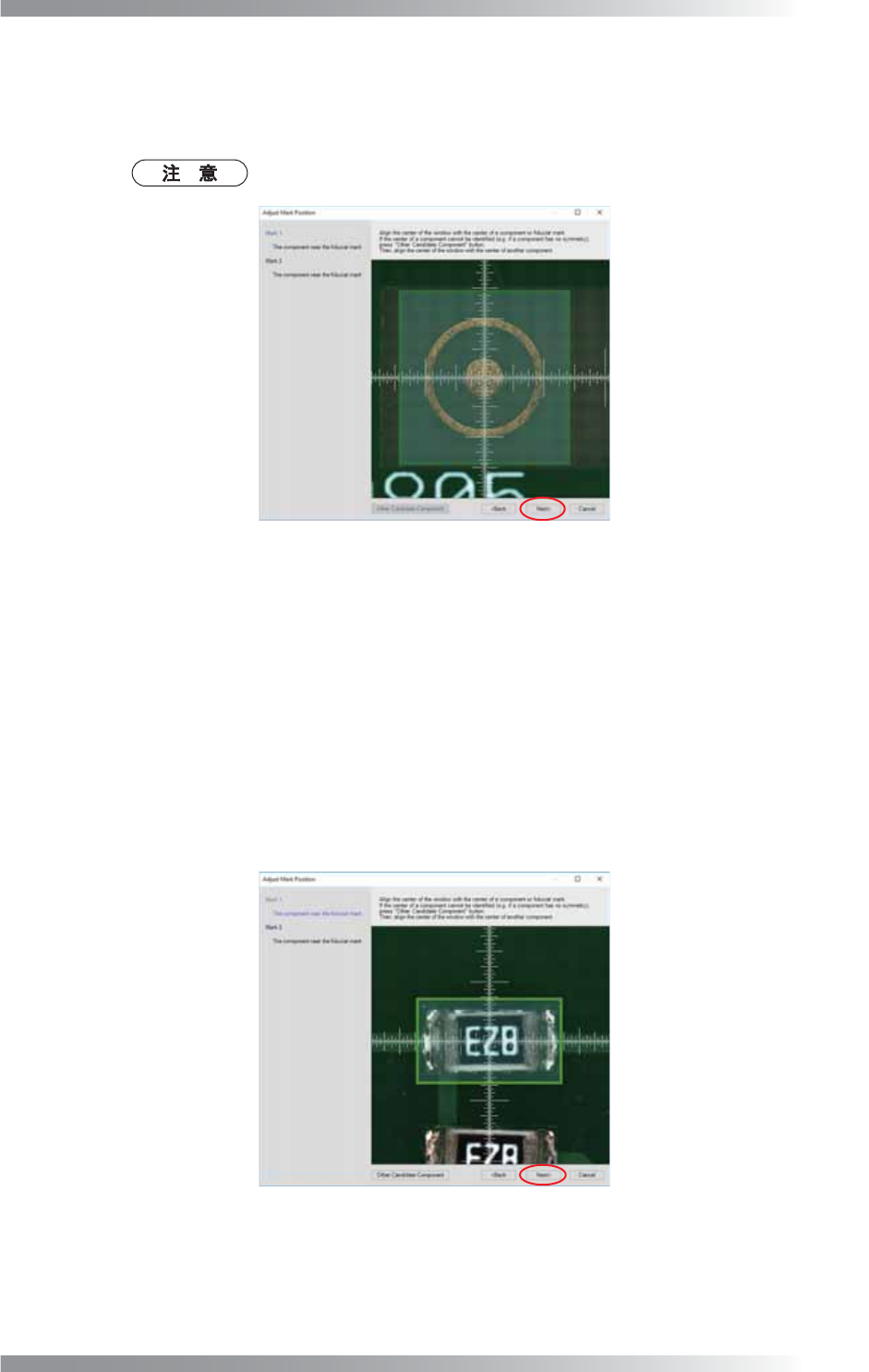

第3步： 显示以下对话框。
将绿色窗口拖拽至基准标定点的中心位置。
所有设置完成后，点击Next（下一步）。
滚动鼠标轮可放大/缩小界面。
图 1-107 调整基准点位置 1
第4步： 显示以下对话框。
界面中显示了第3步中设置的距离基准标定点位置最近的元件。
通过用鼠标拖动边角调整元素尺寸，使其与元件图像匹配。
如果元件形状发生扭曲并且未对齐中心，请点击Other Candidate Component（其他候选元
件）。
显示在第3步中设置的距离基准标定点第二近的元件。
点击Other Candidate Component（其他候选元件），可显示最多十个候选元件，然后返回
第一个候选元件。点击Back（返回）回到第3步。
所有设置完成后，点击Next（下一步）。
图 1-108 调整基准点位置 2
II-
56
3D AOI Programming Manual
第 2 部分 检验数据

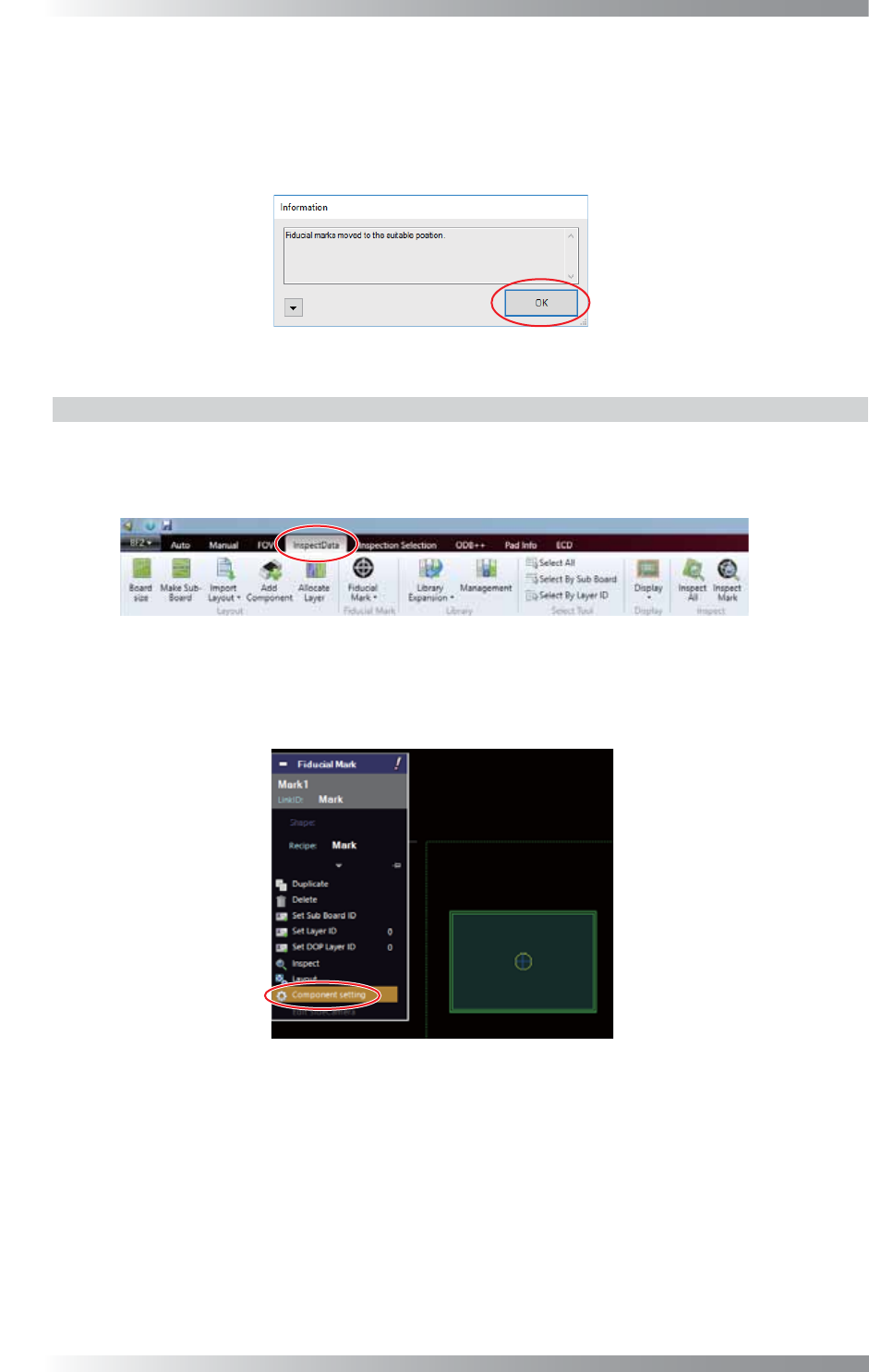

第5步： 根据基准标定点数量，重复执行第3步和第4步操作。
设置完成后显示以下对话框。点击OK（好）。
将基准标定点移动至适当的坐标位置。所有设置完成后，参考1.4.2 手动分配基准点和
1.4.3 自动分配基准点设置基准标定点。
图 1-109 调整基准点位置 3
1.4.6 自动模式下手动调整基准标定点位置
自动模式下基准标定点错误出现时，通过手动调整基准标定点位置可继续自动模式。
第1步： 选择InspectData（检验数据）选项卡。
图 1-110 自动模式下手动调整基准标定点位置 1
第2步： 在Board Viewer（电路板观察器）上选择基准标定点。
出现编辑板，然后点击Component setting（元件设置）。
图 1-111 自动模式下手动调整基准标定点位置 2
II-
57
3D AOI Programming Manual
第 2 部分 检验数据

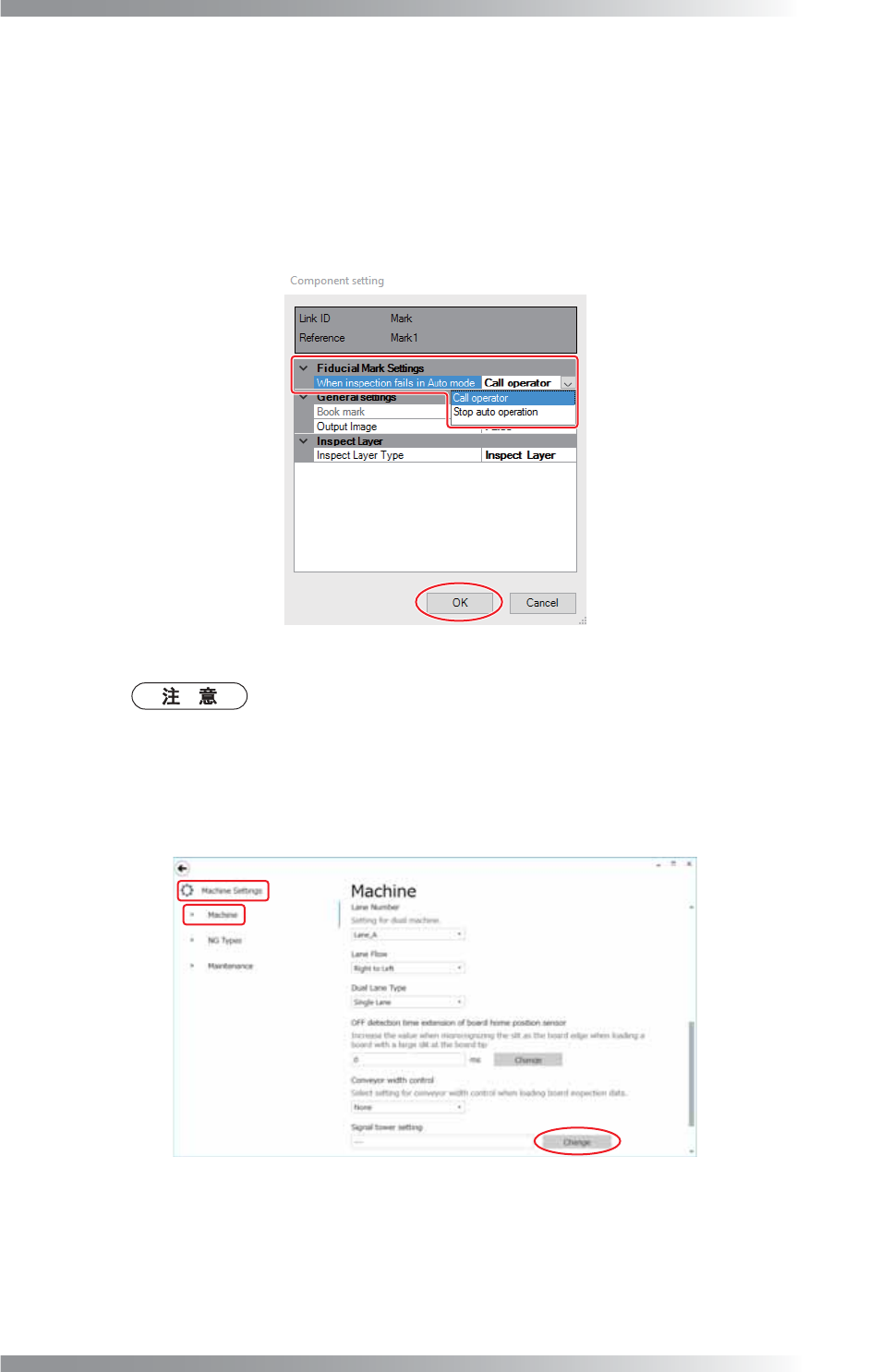

第3步： 显示以下对话框。
出现基准标定点错误后，如需手动调整基准标定点位置继续自动模式，则从When
inspection fails in Auto mode（自动模式下检验失败时）的下拉菜单中选择Call
operator（呼叫操作员）。
选择Stop auto operation（停止自动操作）时，如果自动模式下出现基准标定点，则自动
模式停止。
所有设置完成后，点击OK（好）。
图 1-112 自动模式下手动调整基准标定点位置 3
从When inspection fails in Auto mode（自动模式下检验失败时）的下拉菜单中
选择Call operator（呼叫操作员）时，信号灯塔和蜂鸣器根据信号灯塔的设置运
行。
选择BF2 Option（BF2选项） > Machine Settings（机器设置） > Machine（机
器） > Signal tower setting（信号塔设置），然后点击Change（更改），对
Automatic operation waiting（自动操作等待）的设置进行设置。
图 1-113 自动模式下手动调整基准标定点位置 4
