3D AOI Programming Manual
第 4 部分 其他功能
IV-
11
2.4 焊盘标准检验的检验项目
本节以片状元件位置为例子进行说明。
基于焊盘的偏移检验可以检验侧面偏移[%]和末端偏移[μm]。
良品范围的默认值为基于IPC标准。
基于焊盘的偏移检验时，无法像传统的偏移检验一样设置Shift（偏移）值。
图 2-15 基于焊盘的偏移检验
如果没有焊盘信息，无法设置End Overhang[μm]（末端偏移[μm]）和Side Overhang[%]（侧面偏移[%]）。
图 2-16 不存在焊盘信息
3D AOI Programming Manual
第 4 部分 其他功能
IV-
12
3 SPC功能
SPC（统计过程控制）是指以统计学方式管控制造过程的方法。
通过使用SPC，可以保持产品质量，并且可以控制和改进制造过程。
3.1 SPC功能设置
第1步： 点击窗口左上角的BF2按钮打开菜单，然后点击BF2 Option（BF2选项）。
图 3-1 SPC功能设置 1
第2步： 显示以下的对话框。
点击Auto Mode（自动模式）。
图 3-2 SPC功能设置 2
3D AOI Programming Manual
第 4 部分 其他功能
IV-
13

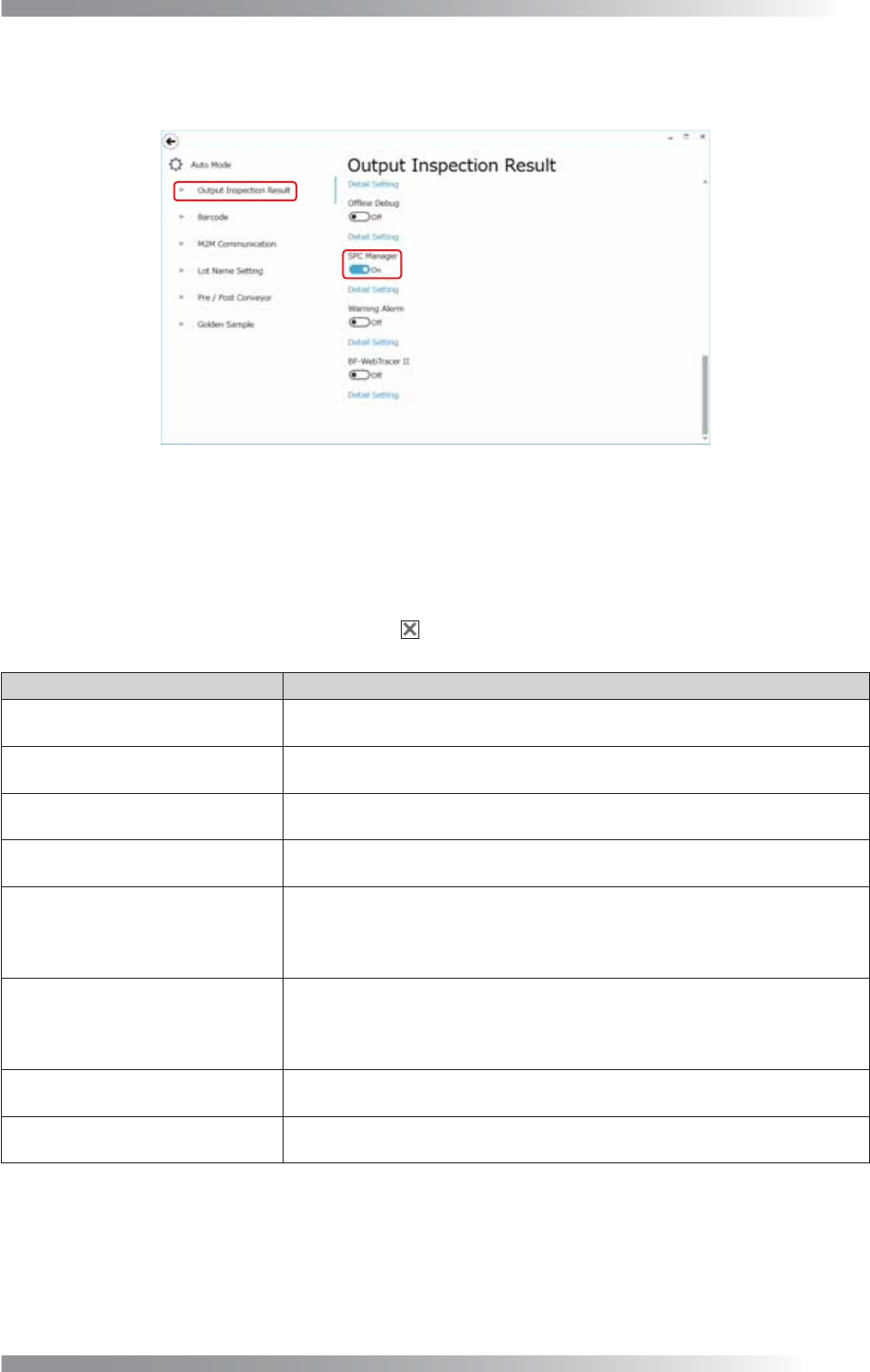

第3步： 选择Output Inspection Result（输出检验结果）并将SPC Manager（SPC管理器）的切换开关设置
为ON（开）。
图 3-3 SPC功能设置 3
第4步： 点击SPC Manager（SPC管理器）切换开关下方的Detail Setting（详细设置），对详细项目进行设
置。
启用所需功能。详细设置请见下表。
完成所有设置后，点击对话框右上方的 然后点击Yes（是），关闭对话框。
项目 说明
Inspection Sample Result
Enable（检验样本结果启用）
样本值以csv文件格式输出至Inspection Sample Result Folder（检验样本
结果文件夹）。
Inspection Sample Result
Folder（检验样本结果文件夹）
设置存储检验样本结果的文件位置。
Simple Inspection Result
Enable（简单检验结果启用）
检验结果文件以xml文件格式输出至Simple Inspection Result Folder（简
单检验结果文件夹）。
Simple Inspection Result
Folder（简单检验结果文件夹）
设置存储检验结果的文件位置。
Enable SPC Window
（启用SPC窗口）
SPC窗口在自动模式下更新。
SPC窗口可使用Auto（自动）选项卡进行验证。
显示自动模式检验结果计算出的统计信息。
有关详情，请参考3.2 SPC窗口。
Enable SPC Detail Window
（启用SPC详情窗口）
SPC详情窗口在自动模式下更新。
SPC详情窗口可使用Auto（自动）选项卡进行验证。
以电路板、子板装置和元件装置为单位显示OK、NG、误判的数量和总数。
有关详情，请参考3.2 SPC窗口。
SPC Window Directory
（SPC窗口目录）
设置存储SPC项目结果文件的文件位置。
SPC Window List（SPC窗口列表）
对SPC窗口最差排名中显示的元件和检查参数的最大显示尺寸进行设置。默
认值为15。
表 3-1 SPC功能设置
